Connecteur tableau de bord
Publié : 21 déc. 2020, 13:06
par bond174
J’ai un compteur Avantime à la maison et je voudrais faire un test de Led ; quelqu’un pour t’il me dire où mettre du 12v plus et moins pour que l’éclairage du compteur s’allume (à la mise du contact)
3 connecteurs :
un Bleu 12 voies
un Noir 6 voies
un Marron 12 voies (sauf erreur de ma part non utilisé sur Avantime)
Un Cap'tain pour m'éclairer sur les fils arrivant sur ces connecteurs
Je n'ai pas démonté mon Tableau de Bord d'où ma question
Re: Connecteur tableau de bord
Publié : 21 déc. 2020, 14:48
par murena57
En regardant les schémas,

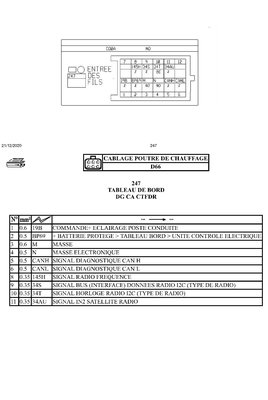

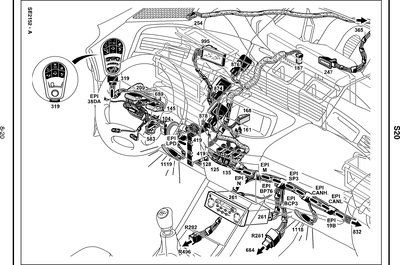

- TDB
- Légende
Je dirai sur connecteur bleu en
borne 1 -> le plus
borne 3 -> le moins
Mathieu
Re: Connecteur tableau de bord
Publié : 21 déc. 2020, 15:53
par bond174
Merci Cap'tain Mathieu
: je ne comprends pas pourquoi je n'arrive pas à accéder à la page (Légende) description des connecteurs alors que j'ai bien accès à la page (TDB)
Peut être est ce le fait que je n'y accède pas via le CD directement (j'ai copié l'intégralité du CD sur mon PC) ......
Re: Connecteur tableau de bord
Publié : 21 déc. 2020, 16:44
par murena57
Et moi je travailles avec les Iso sur une clef usb.
Tout se joue dans les icônes du centre de l'écran lorsque tu es sur la NT.
Re: Connecteur tableau de bord
Publié : 21 déc. 2020, 19:16
par bond174
murena57 a écrit : ↑21 déc. 2020, 16:44
Et moi je travailles avec les Iso sur une clef usb.
Tout se joue dans les icônes du centre de l'écran lorsque tu es sur la NT.
Ok merci
Re: Connecteur tableau de bord
Publié : 21 déc. 2020, 19:21
par bond174
Bon : test avec 1 (+12v) et 3 (Masse) : quelque chose s'allume cela ce voit à l'arrière du tableau de bord mais aucune des lampes du rétro éclairage de l'écran LCD s'allume (j'ai testé chaque lampe avant)
