Installation verrouillage centralisé universel , Grand Air et fermeture des ouvrants
Publié : 10 févr. 2015, 22:16
par troublouse
Bonjour à tous,
ayant comme d'autres
perdu une clé j'ai décidé d'installer un verrouillage centralisé universel en plus de celui d'origine.
personnes intéressées par un Kit complet:
Orignal : 2
Knarfi : 1
Avantime 91 : 1
KVB-212 : 1
Voici les deux versions
1-version verrouillage centralisé et ouverture Grand air
2- version verrouillage centralisé ,fermeture des ouvrants et ouverture Grand air
Rappel du fonctionnement:
l’interrupteur situé ente les 2 siéges ref"123" sue le schéma envoi une masse en 23 pour la fermeture et une masse en 24 pour l’ouverture sur le connecteur SS1de la BII (ref 645 sur le schéma )
L'interrupteur situé entre les 2 sièges " s'endort "au bout d'un certain temps ; pour le "réveiller" il faut simuler une ouverture de porte en envoyant une masse sur le point 8 (porte droite) ou 20 ( porte gauche )du connecteur SS1 de la BII (ref 645 sur le schéma )
Quand on ouvre ou ferme avec la télécommande les indicateurs de direction clignotent il faut donc envoyer la commande sur les points 2 et 3 du connecteur SP de la BII
La suite de l'installation bientôt
Re: Installation verrouillage centralisé universel
Publié : 10 févr. 2015, 22:42
par troublouse
La suite.
J'ai fait l’acquisition de ce kit:
il dispose de deux télécommande avec lame de clef vierge

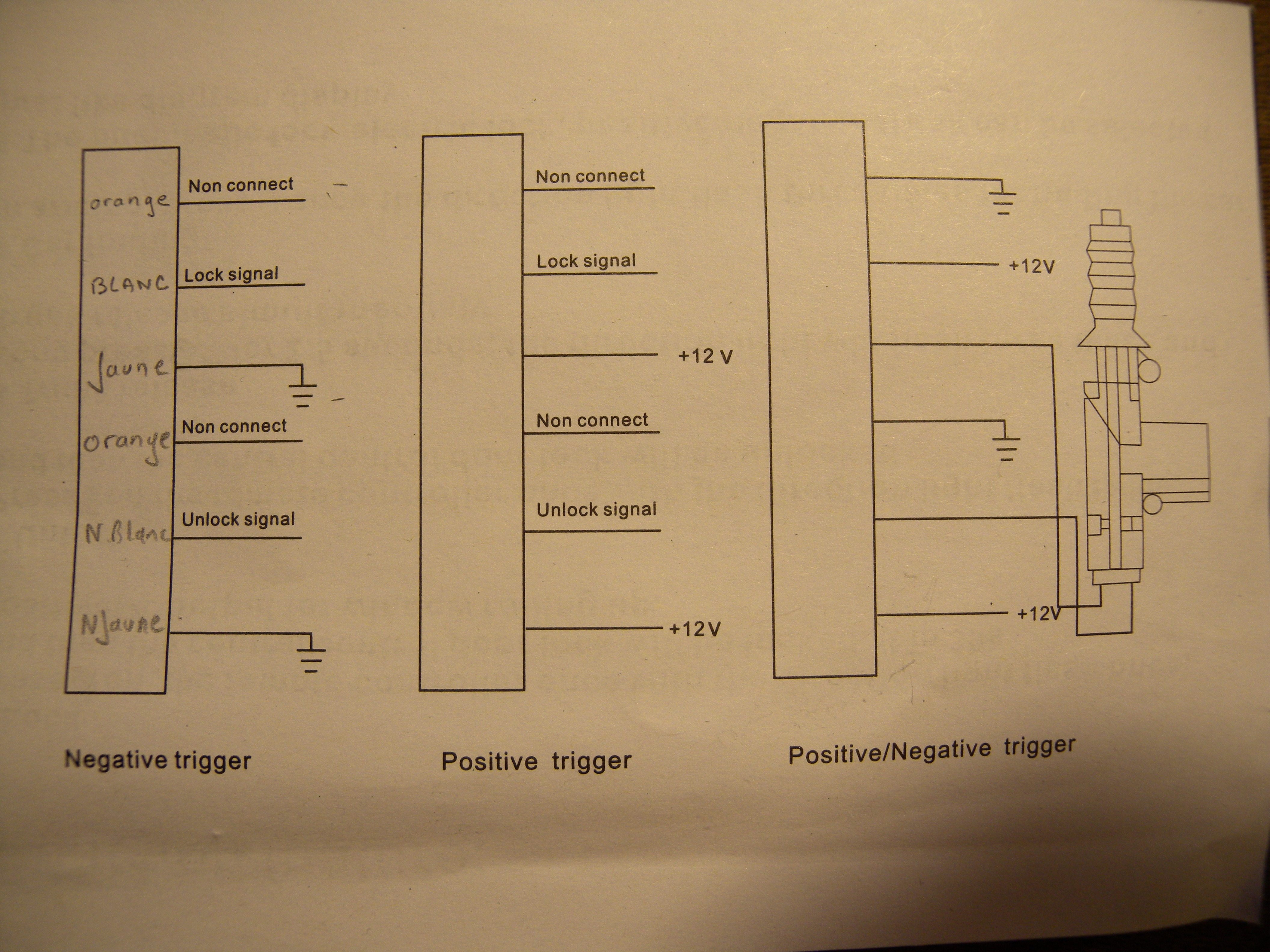

sur la documentation du Kit il faut dans notre cas faire le choix de la commande par une masse ( negative trigger )
voici les différents fils à câbler:
les fils Blanc et Noir/blanc sont pour la fermeture et l'ouverture.
Pour le "reveil" de la BII j'ai modifié le module afin d'utiliser le fil rouge/noir pour cette fonction.
J'ai aussi soudé directement des fils sur le module pour le mettre en configuration "Negative Trigger"
Avant:
Après :
maintenant je vais trier les photos pour la suite
Re: Installation verrouillage centralisé universel
Publié : 10 févr. 2015, 23:10
par troublouse
On débranche la batterie avant tout cablage.
Nous avons donc à cabler sur les connecteurs de la BII:
Connecteur SS1 bleu 26 points :
20 : contact porte avant gauche "réveil " sur fil rouge/noir du module
23 : fermeture porte sur fil blanc du module
24 : ouverture porte sur fil blanc/noir du module
Connecteur SP noir 16 points :
1: Alim 12V du module
2 :Cligno droit sur marron du module
3: Cligno gauche sur marron du module
J'ai repiqué la masse du module sur STP2
Raccordement sur SS1
Raccordement sur SP
Raccordement sur SPT2
on rebranche tous les connecteurs et on rebranche la batterie .
Il reste à faire tailler les 2 lames vierges : 10 euros les 2 chez le cordonnier du coin.
Cloner le transpondeur de ma clef d'origine sur un transpondeur TPX2 avec cette machine:
ouvrir la télécommande pour y mettre le transpondeur
refermer la télécommande et faire des tests ......ça marche
Une journée bien occupée , j’espère ne pas avoir oublier trop d'explication
sinon posez des questions
Re: Installation verrouillage centralisé universel
Publié : 10 févr. 2015, 23:24
par renoforever
Alors là tu bats tous les records ! Après t'être échauffé sur un module E85 tu nous inventes une télécommande plus transpondeur programmé. Respect !
Je vais t'amener mon vaisseau : en 2 minutes tu auras remis mes 2 télécommandes en fonction !
J'ai souvenir de Koukiz et de ses montages audio et GPS tout aussi impressionnants.
Re: Installation verrouillage centralisé universel
Publié : 10 févr. 2015, 23:41
par troublouse
Le problème c'est que je ne sais pas programmer des télécommandes d'origine
C'est Brio qui est en train de bosser dessus.
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 00:04
par mac-avant
Bravo!!!!!!!!!!!!!
ça fait plus deux ans que j'ai un kit comme le tien qui dort dans son emballage.
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 00:07
par troublouse
Tu vois ce qu'il te reste à faire...
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 07:55
par avantime91
Franchement respect ,il y a des bons sur ce forum
Encore bravo pour ton travail l'ami ,tu mérites bien tes barrettes de capitaine
Il faut en faire un beau tuto d'urgence
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 10:26
par brio77
Bravo, en plus un résultat avec des clés, genre Peugeot, qui ne font plus de trous dans les poches des jeans !!!
Magnifique !!!
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 13:30
par avantime91
Du coup ,comme nos hayons s'ouvrent avec une commande électrique ! n'est il pas possible d'utiliser le bouton de la télécommande pour ouvrir celui ci
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 13:33
par mac-avant
Nico c'est ce que je voulais faire en achetant le kit.
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 13:34
par avantime91
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 14:17
par brio77
avantime91 a écrit :Du coup ,comme nos hayons s'ouvrent avec une commande électrique ! n'est il pas possible d'utiliser le bouton de la télécommande pour ouvrir celui ci
Par contre, il faudrait mettre des vérins pour le lever, car sur la partie basse, les vérins le plaquent....
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 20:20
par BeZyaH
Bravo Troublouse,
chapeau bas, quelle maitrise!
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 20:51
par mac-avant
Et il y a un troisième bouton qui peut servir à ouvrir le mode grand air vu qu'il y a déjà le kit de fermeture de celui ci.
Re: Installation verrouillage centralisé universel
Publié : 11 févr. 2015, 22:10
par troublouse
C'est une bonne idée je vais y réfléchir
Re: Installation verrouillage centralisé universel
Publié : 12 févr. 2015, 07:58
par avantime91
Peut être bientôt un nouveau kit prêt à monter pour nos vaisseaux
Re: Installation verrouillage centralisé universel
Publié : 12 févr. 2015, 11:43
par Alphomega
Prêt à monter... j'y arriverai peut-être...
Re: Installation verrouillage centralisé universel
Publié : 12 févr. 2015, 20:27
par troublouse
Bon et bien c'est tout réfléchi
je viens de faire le nouveau plan et je teste le proto ouverture "Grand Air " demain
Re: Installation verrouillage centralisé universel
Publié : 12 févr. 2015, 21:03
par mac-avant
Super !!!!!!!!!!
on compte sur toi
Re: Installation verrouillage centralisé universel
Publié : 12 févr. 2015, 22:20
par Spaza
Bravo
Re: Installation verrouillage centralisé universel
Publié : 12 févr. 2015, 23:02
par teixeira41
Re: Installation verrouillage centralisé universel
Publié : 12 févr. 2015, 23:28
par troublouse
J'y étais hier
Re: Installation verrouillage centralisé universel
Publié : 13 févr. 2015, 08:06
par avantime91
troublouse a écrit :
Bon et bien c'est tout réfléchi
je viens de faire le nouveau plan et je teste le proto ouverture "Grand Air " demain
J’espère que tu vas nous faire un kit prêt à monter
Re: Installation verrouillage centralisé universel
Publié : 13 févr. 2015, 12:58
par Alaing
C'est beau d'avoir du temps...et la compétence
Bravo Yves. Alaing
