[Fiche n°68:] Montage Antenne Téléphone d'origine

Message par Spaza » 28 avr. 2013, 09:32

Donc voila un tuto concernant l'antenne téléphone dont l’embase a disparu et qu'il faut remettre en place .
&FX 003.jpg

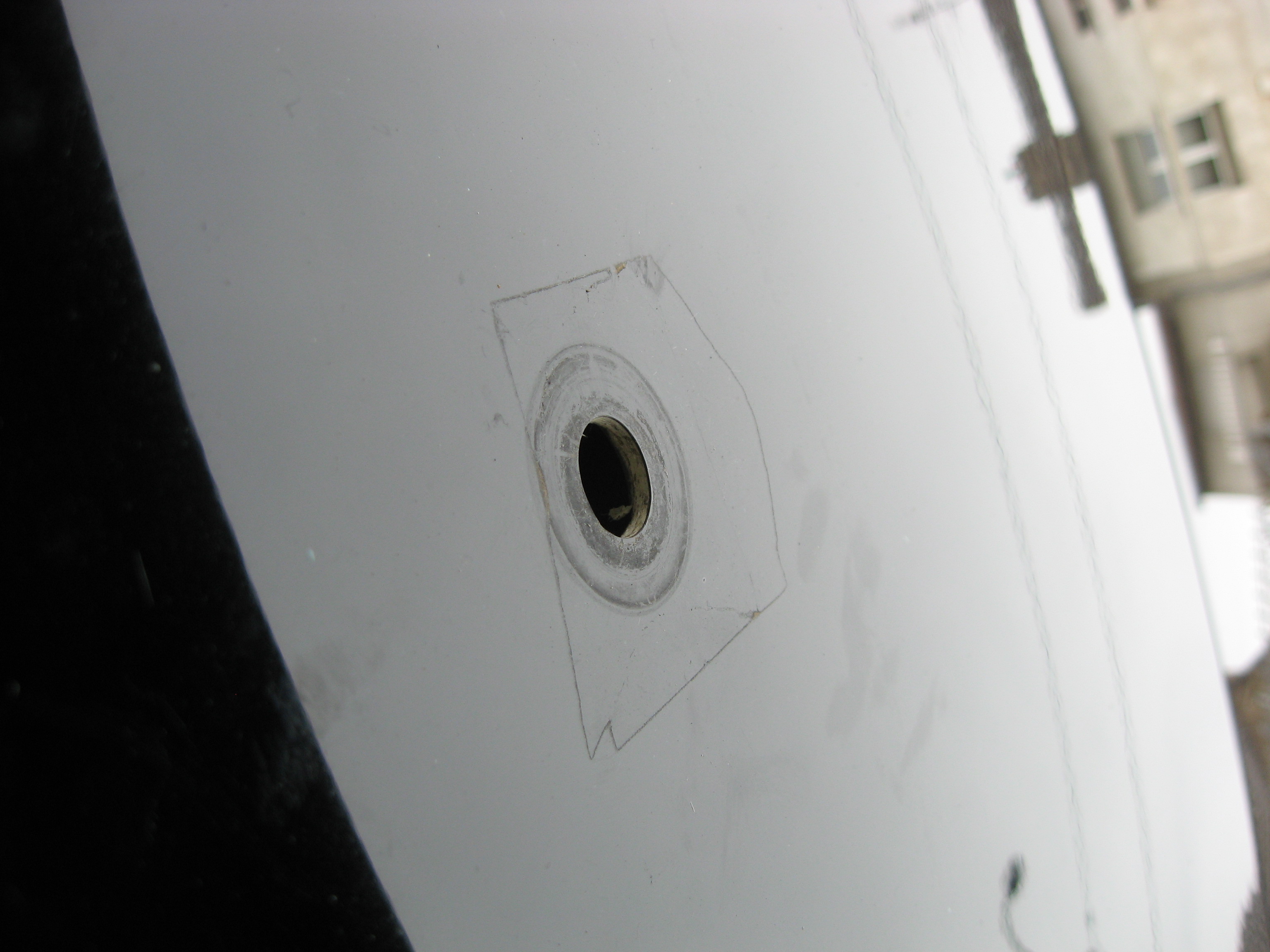

Le trou sans rien, ou est passée l'embase ?
Même si tous les fils viennent de droite, il faut démonter le haut parleur de gauche car le câble d'antenne vient par l'autre coté tout seul ( hein fx on a bien démonté les deux pour finir :oops: ).

Pour retirer le cache, il faut le tourner avant de le descendre .
Ensuite 4 VIS TORX à retirer pour déposer le haut parleur (attention à la partie centrale qui est fragile)
On enlève la fiche électrique et on pose de coté le HP.
&FX 002.jpg
HAUT PARLEUR DE GAUCHE
On plonge le bras dans le trou et on trouve le câble (voir photo).
&FX 001.jpg

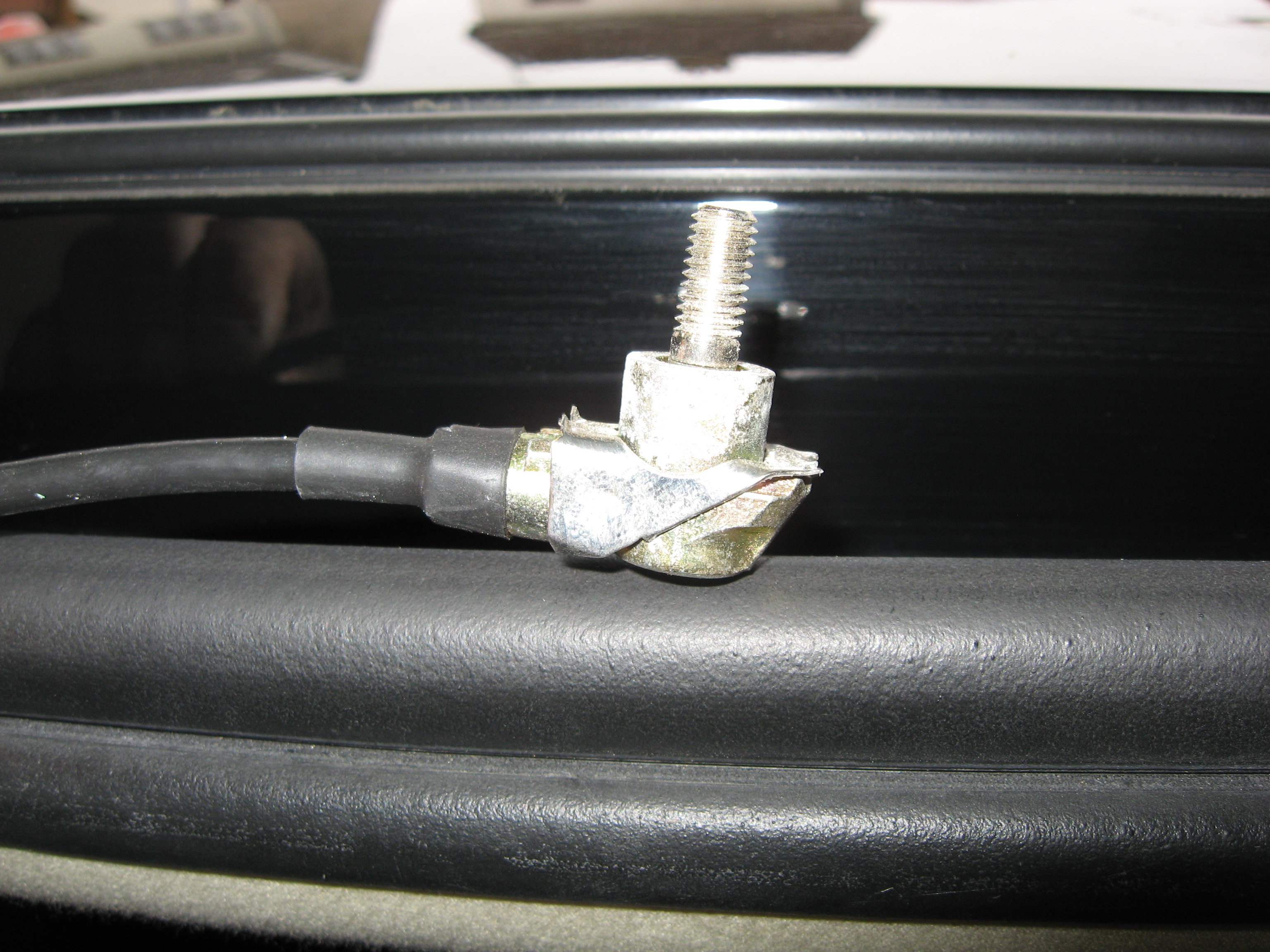

LA FICHE RETROUVEE
Il ne reste plus qu'à la remettre dans le trou : la fiche au bout du câble (bonne chance :mrgreen: )

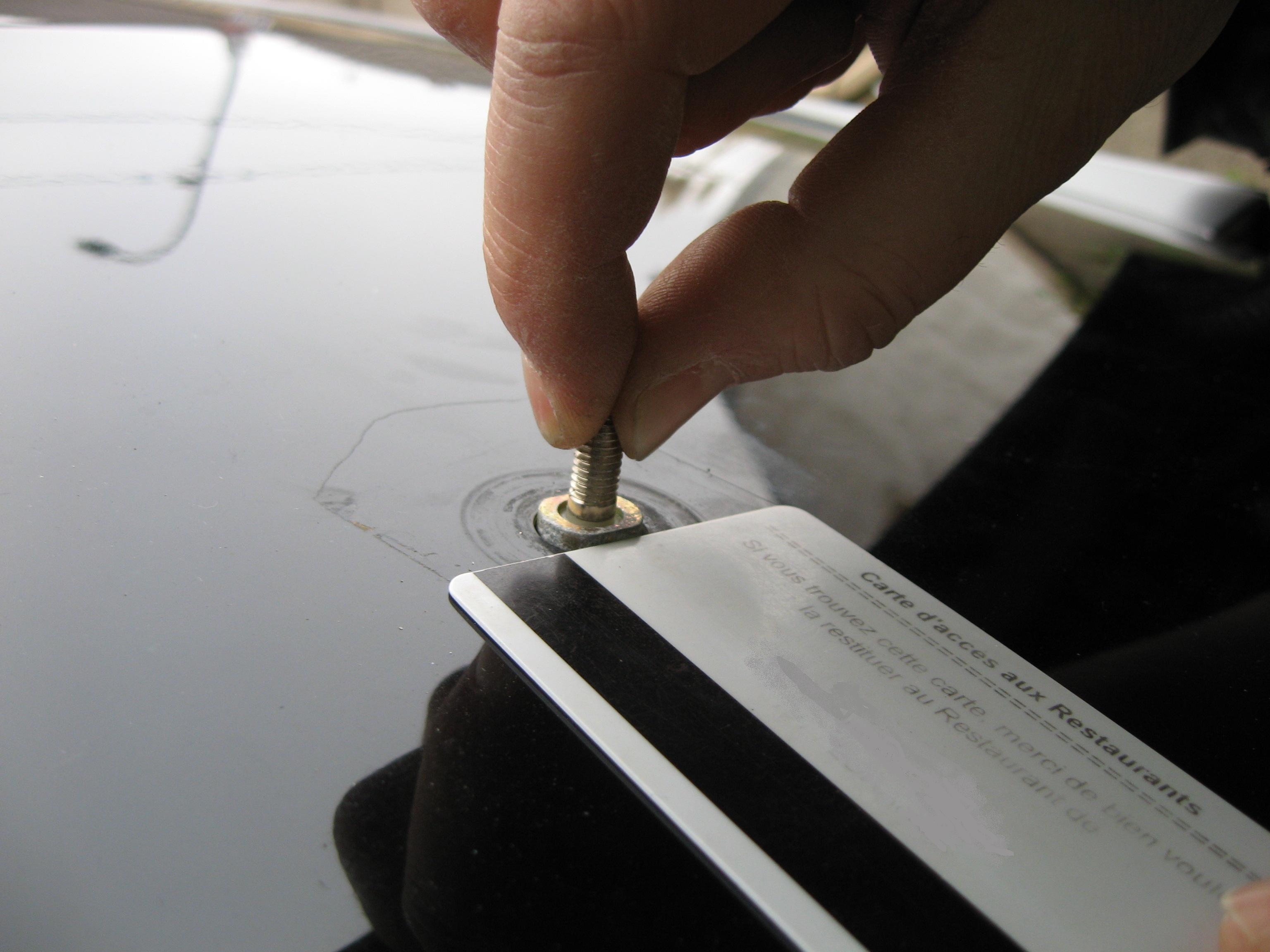

noté l'astuce pour pouvoir visser l'antenne .....
&FX 004.jpg

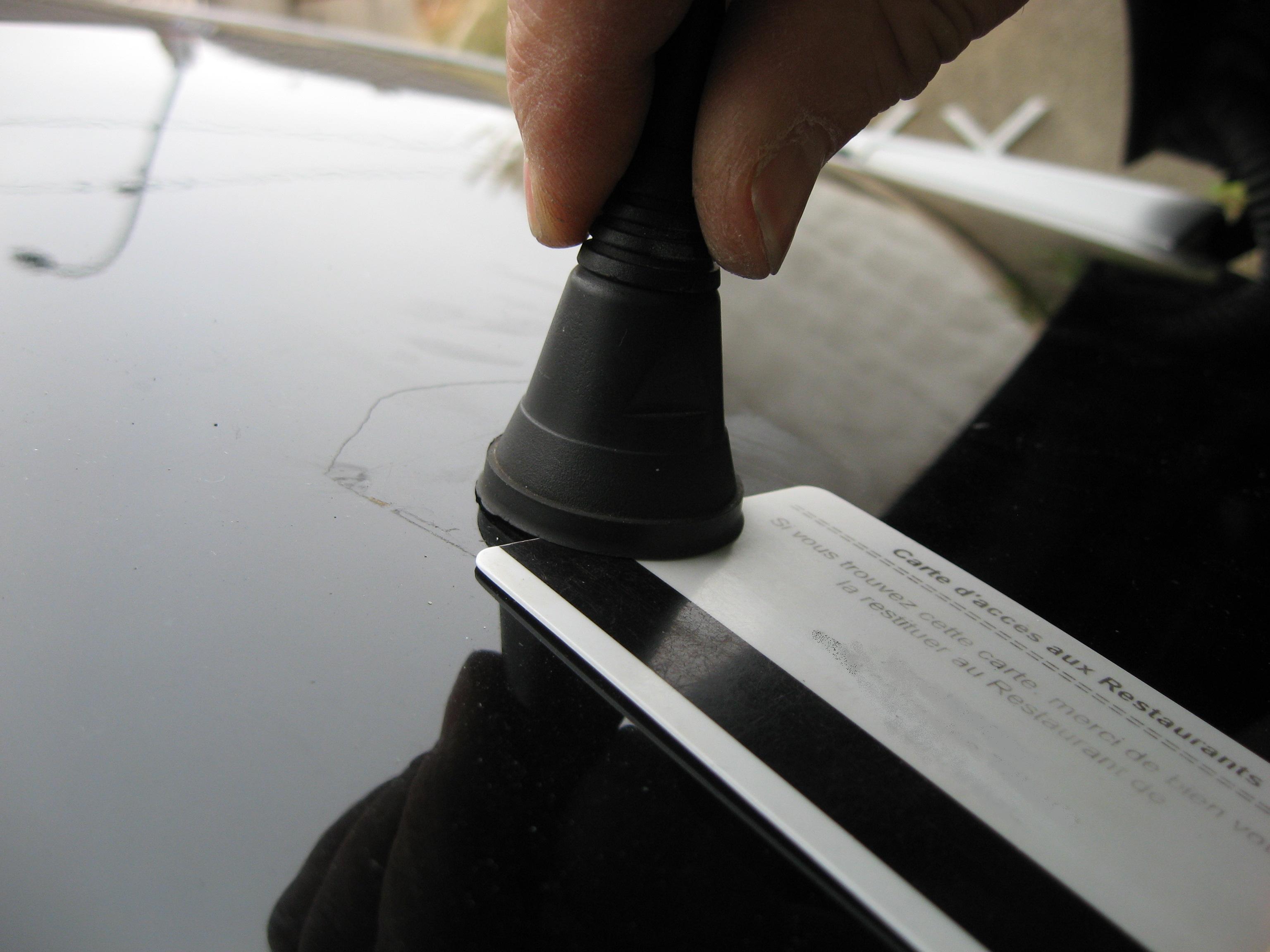

Vissez l'antenne
& FX 006.jpg
Et voila c'est fini
N'oubliez pas le connecteur HP, les quatre vis en respectant les trous pour les ergots et le cache par rotation.

Avatar de l’utilisateur
Spaza
Messages : 4823
Inscription : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: Montage Antenne Téléphone d'origine

Message par Spaza » 29 avr. 2013, 01:10

Si quelqu'un sait ou va le câble de l'antenne telephone ?

Avatar de l’utilisateur
morille52
Messages : 822
Inscription : 19 mai 2007, 22:46
Localisation : FRANCE - (52) - Hot-Marne - Langres

Re: Montage Antenne Telephone d'origine

Message par morille52 » 29 avr. 2013, 06:51

C'est pas plutot l'équipement / pré-équipement téléphone cette antenne :?:



125000 kms

Avatar de l’utilisateur
Spaza
Messages : 4823
Inscription : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: Montage Antenne Téléphone d'origine

Message par Spaza » 29 avr. 2013, 07:42

Au moins un qui suit,erreur corrigée ! :mrgreen:

Avatar de l’utilisateur
brio77
Donateur 2008 & 2009 & 2010 & 2013 & 2016 [Merci !]
Messages : 6656
Inscription : 19 déc. 2006, 11:14
Localisation : FRANCE - (35) Ille et Vilaine - DINARD

Re: Montage Antenne Téléphone d'origine

Message par brio77 » 29 avr. 2013, 10:16

Oui, et il va normalement sous l'accoudoir central....

Avatar de l’utilisateur
Spaza
Messages : 4823
Inscription : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: Montage Antenne Téléphone d'origine

Message par Spaza » 01 mai 2013, 17:03

Et aujourd'hui avec nos téléphones modernes, ça sert à quoi ?

ag17
Donateur 2016 [Merci !]
Messages : 1297
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: Montage Antenne Téléphone d'origine

Message par ag17 » 01 mai 2013, 17:29

Aujourd'hui cela sert ... à rien, si ce n'est à se poser des questions et qui peuvent avoir des réponses... que je ne connais pas :!: :wink: .

Avatar de l’utilisateur
Spaza
Messages : 4823
Inscription : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche n°68:] Montage Antenne Téléphone d'origine

Message par Spaza » 02 févr. 2014, 15:12

Pour ceux qui l'ont perdue .....
& image 2014-01-26_161230.jpg
