@ Adaptation on/off sur Module rétro

[bond174]

Je me pose la question suivante : Est il possible de mettre un interrupteur (Marche/Arrêt) sur un des fils de ton boitier afin de l'inhiber Si oui lequel
Merci

[UltraDMA78]

Oui sur l'alimentation normalement !!

[bond174]

Oui mais laquelle

[koukiz]

Si on veut inhiber la fonction de rabattage rétro,il ne suffit pas de mettre un interrupteur sur le 12v permanent ou le +12 apc.

Petit récapitulatif du fonctionnement:

Ce module permet d'ouvrir ou de fermer les rétros en fonction de la présence ou non d'un +12v APC (broche5).
Si contact mis et Présence du +12APC une tension de 12v est envoyer:

sur la broche 3 ouverture des rétros,dans ce cas une tension de 0v est présente sur la broche 2

si contact coupé et non présence du +12v APC une tension de 12v est envoyer:
sur la broche 2 fermeture des rétros,dans ce cas une tension de 0v est présente sur la broche 3

Ce sont les relais qui joue le rôle d'inverseur.

Pour La fonction Manuelle, la broche 6 du module rétro joue le rôle d'inverseur forcé, une tension de 12v est envoyé au module afin de forcé la fermeture des rétros.

Si interrupteur et donc coupure du 12v perm (broche 1):

le module n'est plus alimenté (relais) donc:
tension 12v sur broche 2 (fermé)
tension 12v sur broche 3 (ouvert)
non présente ????? il fait quoi??? RIEN

si interrupteur sur le +12v APC (broche5)
fonctionne comme si le contact était coupé et dans ce cas FERMETURE des RÉTROS.

Donc pour la fonction de désactivation du module il faut un interrupteur qui coupe l'alimentation du +12v perm du module,et une alimentation de 12v présente sur la broche 3 du module afin de laisser ouvert les rétros (c'est plus pratique).

Alimentation trouvable sur les fils que l'on a coupé du bouton rotatif (ouvert), qui conjointement avec un interrupteur bipolaire (à 2 contacts), coupe l'alimentation du module en 12v, et permet de rétablir la connexion du bouton rotatif au rétro.

[brio77]

Là Koukiz, tu as marqué encore un point, personne ne peut plus répondre à ça !!!!

Du grand Koukizzzzzzzzzzzzzzzzzzzzzzz

[koukiz]

je vais rougir brio

[bond174]

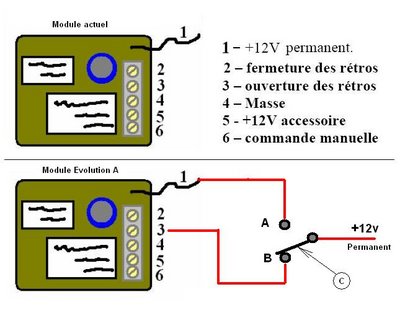

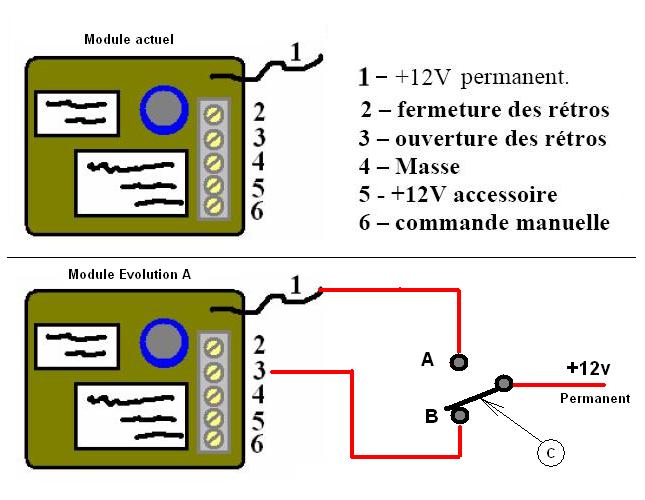

En synthétisant les explications de Koukiz voilà ce que cela donne donc :

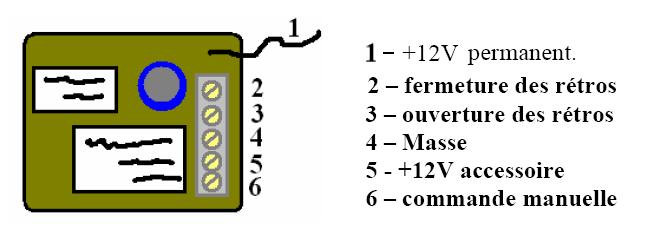

- En haut le module actuel
- En bas le module "Évolution A" où l’on ajoute un inverseur "C"
"C" en Position A : fonctionnement module actuel (lorsqu'on coupe le contact les rétros se rabattent)
"C" en position B : inhibition du module, (lorsqu'on coupe le contact les rétros ne se rabattent pas). La molette rotative manuelle de rabattage des rétros reste opérationnelle
Est ce que c'est bon

[koukiz]

Oulala vous me faite chauffer les méninges les gars

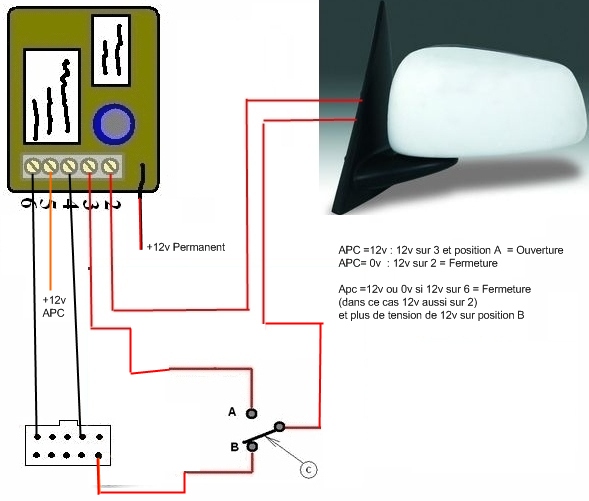

schéma

dans ce cas de figure :

Contact mis donc +12apc sur 5, interrupteur en position A,fonctionnement normale du module de rabattage Rétro.
soit :
contact mis +12 APC, 12v présent sur 3,et 0v sur 2 ouverture des rétros
contact coupé pas de +12v APC, +12v présent sur 2,et 0v sur 3 fermeture des rétros.
et si bouton rotatif dans position manuelle +12v sur 6,donc +12v sur 2 fermeture rétro

Contact mis donc +12apc sur 5, interrupteur en position B
soit:
contact mis +12 APC, +12v envoyé sur ouverture rétro (en permanence)
et si bouton rotatif dans position manuelle +12v sur 6,donc +12v sur 2 fermeture rétro,mais plus de tension +12v sur position B donc pas d'ouverture de rétro

Quand pensez vous?

[bond174]

Hummmmm comment vous dire
Ma question est simple à la base : je souhaitais juste savoir si je pouvais mettre un bouton à deux positions :
1 - Avantime avec rabattage auto des rétros grâce au module Zechrisd
2 - Avantime avec rabattage manuel des rétros.

Donc si je comprends bien : si je rajoute l'inverseur "C" du schéma de Koukiz......ça marche C'est ça

[koukiz]

Oui ça fonctionne bond174.


1 - Avantime avec rabattage auto des rétros grâce au module Zechrisd
dans la position A de l’interrupteur C

2 - Avantime avec rabattage manuel des rétros.
dans la position B de l’interrupteur C

Voila autre question ?

[bond174]

Maître Koukiz, avec les couleurs c'est plus simple de comprendre les deux versions....c'est bon

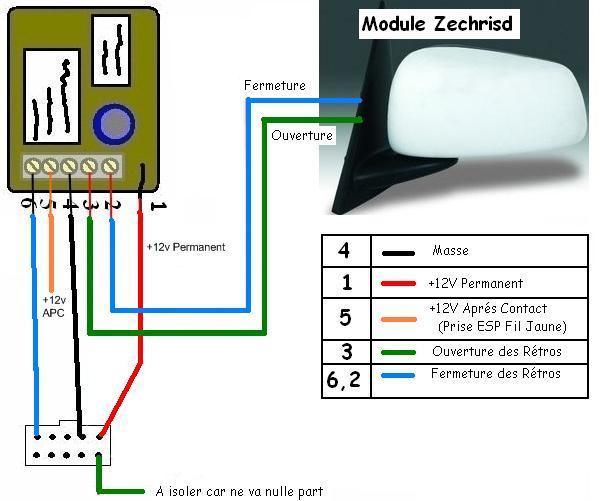

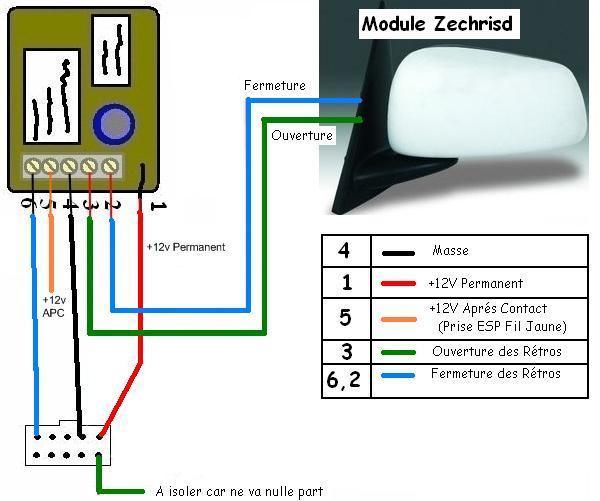

Module Zechrisd

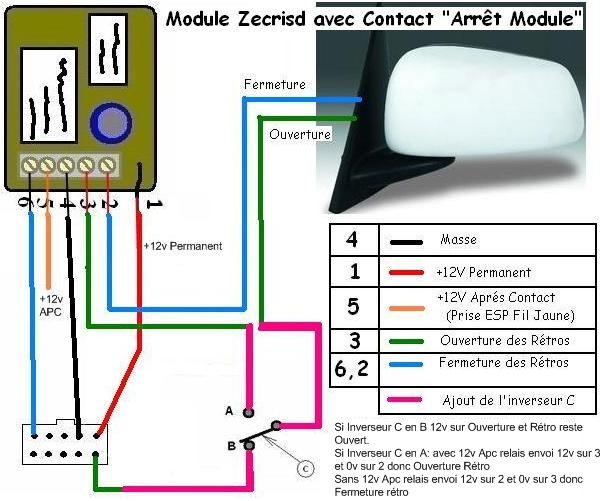

Module Zechrisd avec Evolution Koukiz

[koukiz]

Ce schéma est parfait pour la désactivation du module, c'est a dire que lorsque l’interrupteur ou le relais passe de position b ver l'ouverture rétro celui ci est désactivé.

Si l'on veut fermer les rétros avec la fermeture centralisée on a :

un signal de fermeture centralisée de +12v pendant 1s
une tension de +12v pour la fermeture,dans ce cas l'ouverture est a 0v
une tension de +12v pour l'ouverture,dans ce cas la fermeture est a 0v

le module rétro fonctionne par la présence ou non d'un +12v APC

si 12v APC dans ce cas ouverture rétro,et de part le relais il inverse la fermeture et tension 0v
si pas de 12v APC dans ce cas fermeture rétro, et de part le relais il inverse l'ouverture et tension 0v.

Suivant ce principe maintenant il va falloir sur l'impulsion de la fermeture centralisée (12v) faire inverser un relais .
mais faut il encore que ce 12v reste en permanence que ce soit sur l'ouverture ou la fermeture.

[bond174]

Hummmm hummmmm....et avec un petit schéma ...tu peux me l'expliquer

[koukiz]

Oui je vais essayer de faire un schéma pour comprendre, mais dans ce cas j'abandonne le module rétro actuelle.

[bond174]

Alors voilà : j'ai installé le contact inverseur C
En position A lorsque je coupe le contact les rétros se rabattent
Si je passe en position B les rétros s'ouvrent
Si je repasse en A les rétros restent ouvert pourquoi ne se rabattent ils pas

De plus en position A lorsque je remets le contact : la commande molette manuelle pour rabattre les rétros ne fonctionne plus pourquoi elle fonctionnait avant de mettre l'inverseur

Me serais je trompé quelque part

[koukiz]

Bond174 quand tu repasses en position a, avec les rétros ouvert, tu as le contact allumé ou éteint ?
car si tu as le contact coupé, tu as 12v sur 2, donc les rétros doivent se fermer.
et si tu as le contact mis les rétros restent ouvert, puisque tu as 12v sur 3 et 0v sur 2

[bond174]

Contact éteint

[koukiz]

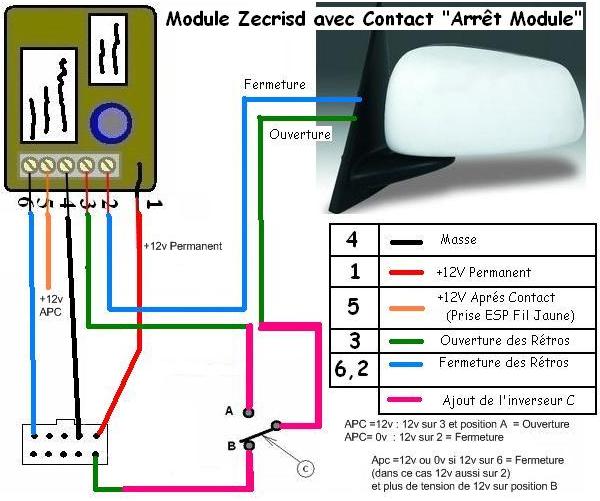

Petit schéma pour comprendre:

Si l'inverseur C est en position B,sur le connecteur du bouton rétro et sans aucune action il y a 12v présent, dans ce cas l'ouverture des rétros est permanente (comme a l'origine).
si l'inverseur C est en position A, on revient dans le fonctionnement du module rétro:

Contact Mis,présence du 12v Apc sur 5(orange), le relais fait son inversion et envoi 12v sur 3 et 0v sur 2, dans ce cas il y a ouverture des rétros.
contact coupé, non présence du 12v sur 5 (orange), le relais fait son inversion et envoi 12v sur 2 et 0v sur 3, dans ce cas il y a fermeture des rétros.

Bond174 suivant le schéma et les indications, il faudrait vérifier les tensions quand tu as le problème:

En position A lorsque je coupe le contact les rétros se rabattent : ok puisque il y a 12v sur 2 et 0v sur 3 contact coupé
Si je passe en position B les rétros s'ouvrent ok puisque il y a présence de 12v en permanence qui est envoyé a l'ouverture (fonctionnement d'origine)
Si je repasse en A les rétros restent ouvert pourquoi ne se rabattent ils pas

nok puisque il doit y avoir 12v sur 2 et 0v sur 3 donc les rétros doivent se fermer.
la tu dois tester avec multimètre si ces valeurs sont comme décrites.

De plus en position A lorsque je remets le contact : la commande molette manuelle pour rabattre les rétros ne fonctionne plus pourquoi elle fonctionnait avant de mettre l'inverseur
nok dans ces cas le bouton des rétros en position manuelle envoi sur 6 du module un 12v pour faire commuter manuellement le relais afin d'avoir une fermetures des rétros, soit 12v sur 2 et 0v sur 3,pareil a tester au multimètre.

[bond174]

Merci à vous pour les réponses Koukiz ..... je fais le test au multimètre ce week end Je vous tiens au jus

[Spaza]

J'ai un peu mal à la tête avec toutes vos explications sur l'interrupteur
Ne connaissant pas par cœur le fonctionnement du module (j'ai su (merci koukiz) dans un passé lointain), je n'ai pas fait l’effort de comprendre pour vous trouver une solution. (ok c'est pas bien !, je sais ).
Mais il me reste une question pour ceux qui veulent faire !
Ça marche ou ça marche pas, le schéma avec l'interrupteur ?
Et si c'est non, on fait comment .....

[bond174]

De mon côté non ça ne marche pas

[Spaza]

Je te trouve la solution, tu valides et tu me fais un beau schéma comme ceux précédent , mais cette fois qui marche ! chich ?

C'est uniquement pour ceux qui ont déjà investi dans des modules ....

[bond174]

Banco

[Spaza]

Voila une solution proposée à bond174 pour faire un test .....
Si ça marche du premier coup , je suis un dieu

[Spaza]

Alors mon cher bond174, ça marche ou pas ?
