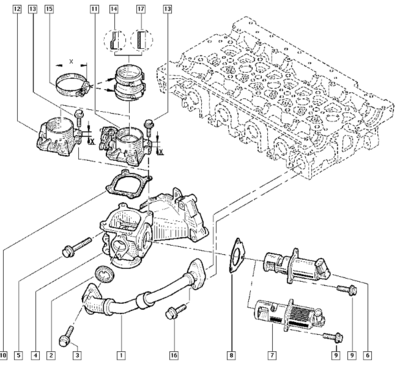

L'eclaté dialogys
- dialogys

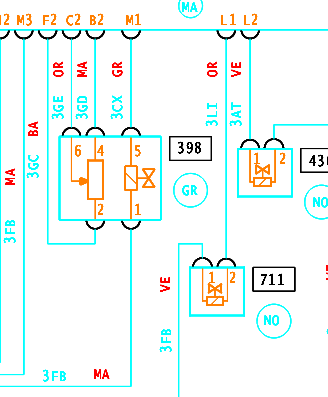

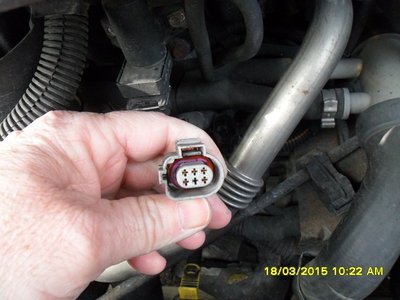

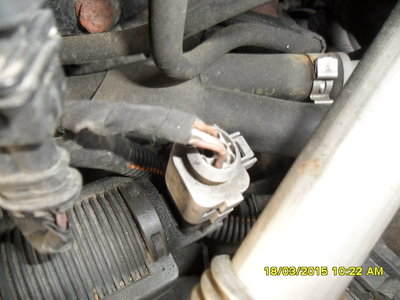

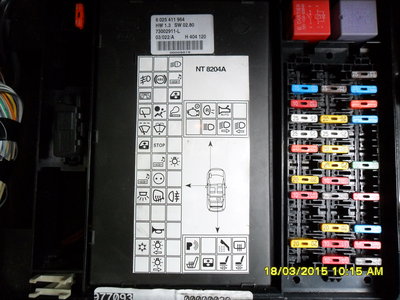

- SCHEMA ELECTRIQUE VANNE EGR 398
- Capture.PNG (13.81 Kio) Consulté 4957 fois

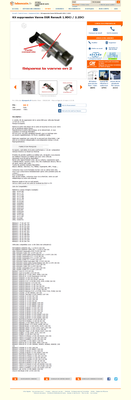

- Offre du bon coin

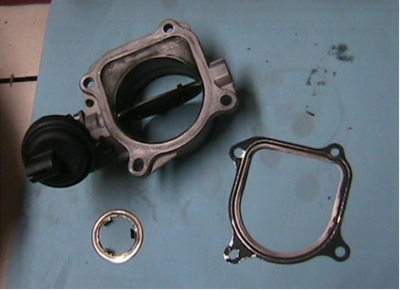

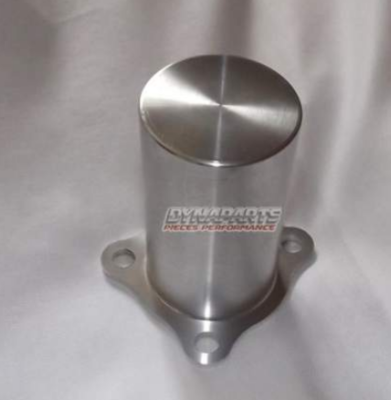

- Pièce du kit bouchage

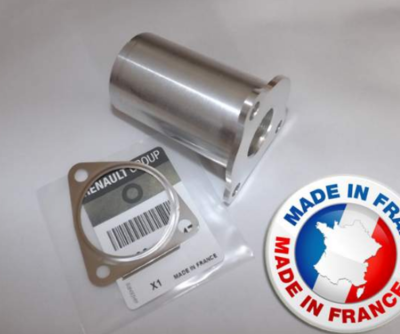

- Pièce du kit de bouchage
Vous avez sans doute déjà entendu parler de ce système désormais installé sur la quasi-totalité des véhicules à moteur Diesel, et qui est responsable de nombreuses pannes.
« Ouais encore un système qui va à l’encontre du fonctionnement du moteur, remettre des gaz d’échappement ça va pas la tête !!! Encore une idée de $€^¨% de ces ingénieurs !! », vous a dit Robert de retour de son garagiste.
« La vanne EGR fonctionne au démarrage du véhicule puisqu’elle permet de faire revenir le carburant qui n’a pas brûlé dans l’admission et ainsi réduire la consommation », vous a affirmé avec a$$urance votre concessionnaire (qui se trompe to-ta-le-ment)
Alors pourquoi un tel système, pourquoi donc faire revenir des gaz d’échappement dans le moteur ?
Pour respecter les normes d’émissions d’oxydes d’azote (NOx), c’est à dire moins polluer notre atmosphère vicié, nous rendre en bonne santé et donc heureux.
Les oxydes d’azote se forment pendant la combustion et nécessitent deux éléments :
- de l’oxygène
- une température élevée
Que pourrait-on faire pour réduire la quantité d’oxygène présente dans le cylindre ? Le cylindre aspire en effet un volume donné d’air, on ne peut pas l’empêcher. Sauf si on lui donne autre chose à aspirer, quelque chose qui ne contienne pas (ou moins) d’oxygène : les gaz d’échappement. De plus, la chaleur spécifique des gaz d’échappement est supérieure à celle de l’air : la température de combustion est plus faible, bingo.
Moins d’oxygène, une température de combustion plus faible : moins de NOx !

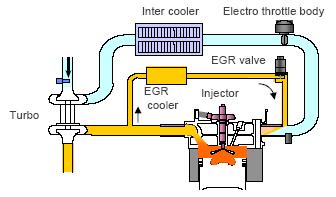

Le schéma ci-dessous nous montre en simplifié le système EGR : à la sortie du cylindre, une partie des gaz d’échappement est renvoyée vers l’admission. Vous noterez la présence de trois éléments clés :
- la vanne EGR (EGR valve)
- un papillon (electro throttle body) qui a pour rôle de réduire la pression dans le répartiteur d’admission et ainsi d’augmenter la quantité d’EGR
- un échangeur gaz/eau qui va, comme pour l’inter-cooler du turbo, permettre d’augmenter la masse volumique des gaz EGR et ainsi d’augmenter la masse d’EGR
- EGR.jpg (12.81 Kio) Consulté 4957 fois
Tout simplement parce que comme vous le savez, le moteur Diesel émet des particules. Comme on récupère les gaz d’échappement directement au niveau du collecteur, les gaz ne sont pas propres. Au bout d’un moment, et surtout si la personne conduit dans des zones où l’EGR est actif (régimes et charges faibles), un dépôt de suies peut se former et ainsi empêcher la fermeture correcte de la vanne. On se retrouve donc avec un moteur qui fonctionne en permanence en aspirant des gaz d’échappement. En dehors de la zone EGR, quand on met un peu le pied dedans, le moteur est asphyxié, est mou et fume noir…

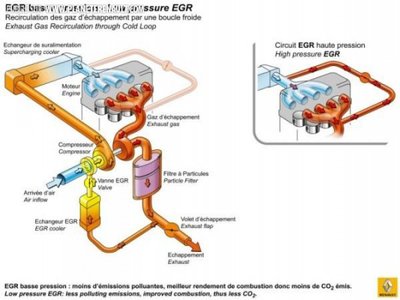

Et pourquoi ne réutiliserait-on pas des gaz d’échappement « propres » ?Effectivement, ça semble logique, on pourrait utiliser des gaz d’échappement une fois qu’ils sont passés dans le pot d’oxydation et le filtre à particules, et qu’ils sont débarrassés d’une bonne partie des impuretés. Ce n’est malheureusement pas si simple que cela. En effet pour faire passer des gaz de l’échappement vers l’admission, il faut que Péchappement > Padmission, ce qui est le cas entre le collecteur d’échappement et le répartiteur d’admission. Mais ce n’est pas le cas entre la sortie du filtre à particules et l’entrée du compresseur. Il est donc nécessaire d’installer un système de papillons qui vont permettre, pour chaque point de fonctionnement moteur, d’adapter les pressions dans les boucles d’admission et d’échappement pour faire recirculer correctement l’EGR. Déjà installé sur les poids lourds ou sur des véhicules vendus à l’étranger (notamment aux Etats-Unis), ce système va faire son apparition en grande série sur le 1,6 dCi de Renault :
Les pièces en photos et les vues internes

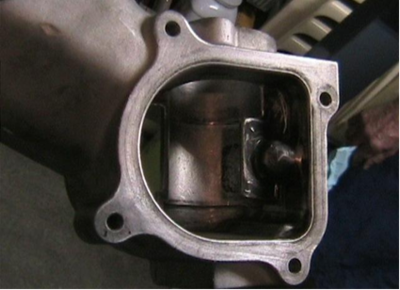

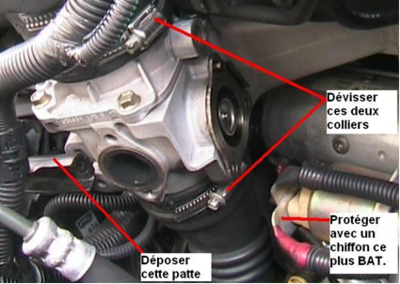

- étouffoir avec vanne egr
on peut noter une plaque à la place de la vanne EGR ( PAS LA BONNE SOLUTION)
- étouffoir avec vanne egr
(noter que l'air ne passe que par un seul trou en haut )
- Volet

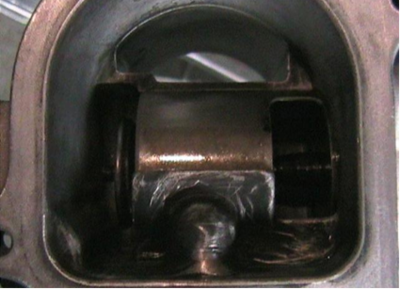

- Boitier EGR entrée des gaz d'échappement

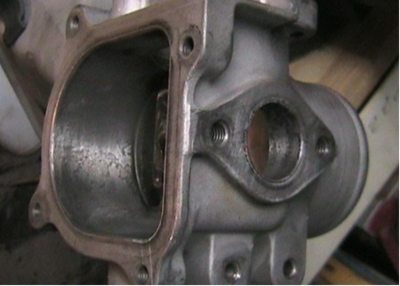

- Boitier egr vide
(noter que l'air ne passe que par un seul trou à gauche )
- Boitier EGR monté

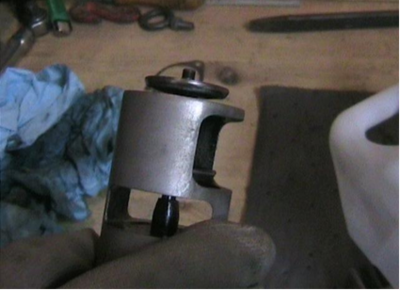

- Vanne EGR
