[Fiche:34] Mute sur marche Arrière

Message par koukiz » 28 juin 2009, 00:35

Afin d'entendre le radar de marche arrière, une modification simple avec un relais 12v peut être réalisée.

Cette réalisation a déjà été effectuez sur des laguna du forum planet Renault ici
http://www.planeterenault.com/forum/tou ... t5375.html

Je m'en suis inspiré afin de l'adapter à nos avantimes

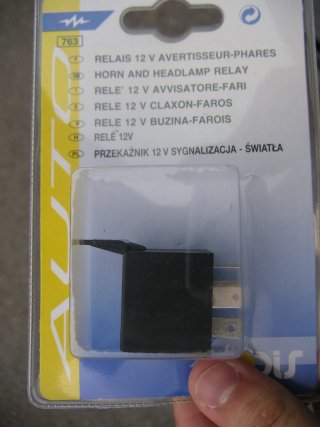

Tout d'abord le relais:
Relais emballage.jpg
Relais emballage
Un relais 12 v que l'on trouve partout en pièces auto

Ensuite il faut localiser le connecteur R303, qui se trouve dans la console centrale,
c'est un connecteur rouge et blanc avec une tirette rouge (derrière la partie métallique).
Pour le démontage,vous n’êtes pas obligé de démonter la partie plastique supportant le lecteur cd et le module de communication du gps, sur le flanc droit, vous pouvez de-clipser le flanc avec la moquette.(pas comme un bourrin)

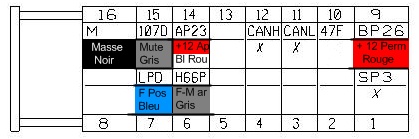

Connecteur R303 Avantime :
R303
Sur ce connecteur 3 connections sont nécessaires

16 Masse Noir
15 Mute Gris
6 Feux de recul Gris

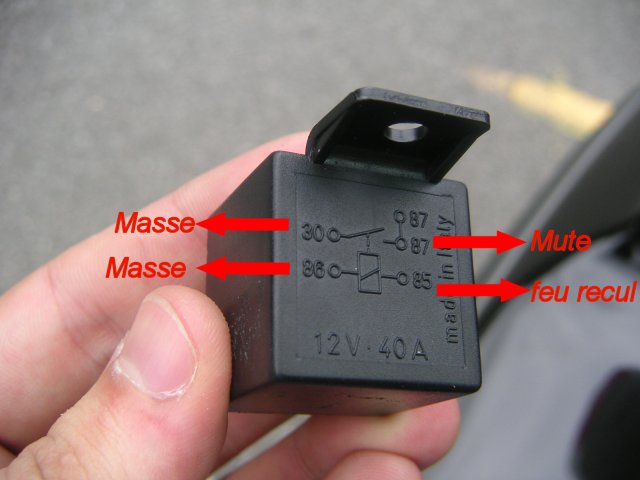

Schéma Relais :
Relais Dessus.jpg
Relais dessus
R303 connexion 16 (Noir) Masse ---------> Relais 12 v 86 et 30
R303 connexion 15 (Gris) Mute ---------> Relais 12 V 87
R303 connexion 6 (Gris) Feux de recul --------> Relais 12 V 85
Avantime V6 Privilège Bleu Methyl Jantes Olympie n° 1016

Avatar du membre
koukiz
Messages : 484
Enregistré le : 31 mars 2008, 05:30
Localisation : Bordeaux

Re: Mute sur marche Arriere

Message par koukiz » 28 juin 2009, 00:38

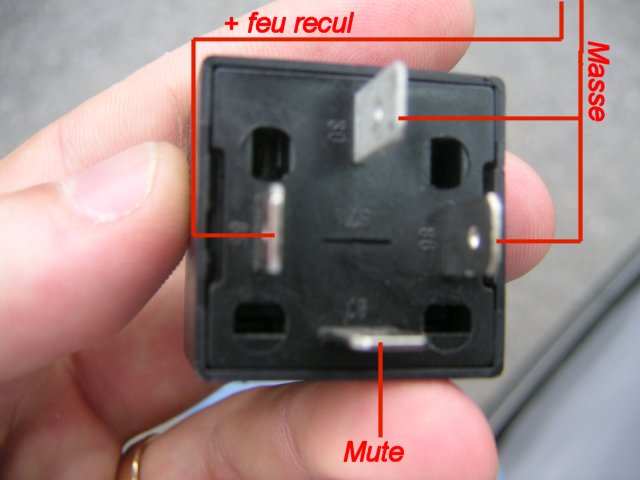

Schéma Relais :
Relais Dessous.jpg
Relais Dessous
Connexion Relais :
Relais Connection.jpg
Connection relais
Le relais teste la tension entre les broches 86 et 85,
Si 0 (feu recul éteint) alors le relais laisse ouvert les fils 30 et 87 donc le mute n'est pas à la masse.
Si 12v (feu allumés et enclenchement de la marche arrière) alors le relais ferme le contact entre 30 et 87 le fil Mute est à la masse et le son de la radio coupé.
Vous aurez " Phone " afficher sur le tableau de bord, dans la partie affichage radio.

Pour la fixation du relais vous pouvez l'attacher avec un collier plastique autour de la partie métallique,ou du double face etc.....


Voila,maintenant des que j'enclenche la marche arrière, je n'est plus de son,c'est comme même plus adéquate par rapport au nom de nos vaisseaux.
Avantime V6 Privilège Bleu Methyl Jantes Olympie n° 1016

Avatar du membre
duc.l
Donateur 2009 & 2011 & 2013 [Merci !]
Messages : 1611
Enregistré le : 11 mars 2008, 02:57
Localisation : 78 - Conflans-Sainte-Honorine

Re: Mute sur marche Arriere

Message par duc.l » 28 juin 2009, 02:03

Bravo pour cette initiative et ce tuto !
C'est vrai que parfois c'était limite avec la radio un poil trop fort... :wink:
Jeep Wrangler Unlimited MY18 3.6 L V6 284 CH - JK Edition 2018 Bright White
Renault ZOE Intens R240 43kW Gris Givré (2015)
Renault CLIO 1 phase 3 Alyzée 1.4L Energy Noir Nacré (1997)

Avatar du membre
MaitreTI
Administrateur - Site Admin
Messages : 4362
Enregistré le : 18 déc. 2006, 23:39
Localisation : FRANCE - (57) - Moselle - METZ
Contact :

Re: Mute sur marche Arriere

Message par MaitreTI » 28 juin 2009, 10:28

sympa ;)

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 2715
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Mute sur marche Arriere

Message par bond174 » 28 juin 2009, 11:04

Génial et surtout merci pour le tuto :D
N°3481/4422 - Membre Avantime Connexion et Avantime Passion et PMA
Présent : Repas (BE) 25/11

Avatar du membre
Stefano
Messages : 49
Enregistré le : 07 févr. 2014, 18:25
Localisation : ITALIA - (BS) - Provincia di Brescia - Capriolo

Re: [Fiche:34] Mute sur marche Arrière

Message par Stefano » 10 févr. 2014, 00:41

Utilissimo!
Lo metto nella lista delle modifiche che dovrò fare :idea:

Très utile!
Je l'ai mis dans la liste des changements que je dois faire :idea:
