[Fiche:42] Réparation lave phare & demontage PC

Message par porteavion » 28 avr. 2011, 20:25

Suite à mon achat, le lave phare droit était HS (cassé).
J'avais tenté une première fois une réparation qui n'avait pas tenue.
J'ai recommencé mais ce coup là c'est bon:

Ci joint la procédure en photos :mrgreen: (ça va plaire à maitreti)

Il faut commencer par démonter le pare choc .
On commence par démonter les clignotants
Pour avoir accès à cette vis là

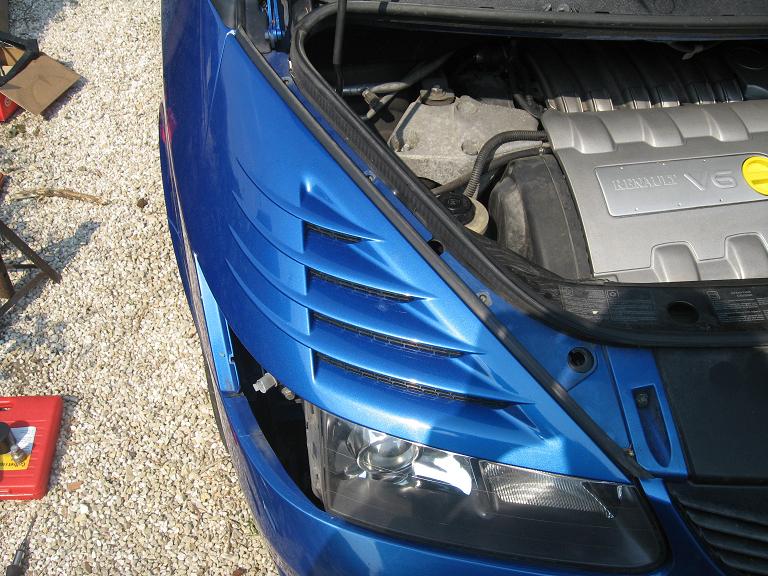

On démonte les caches d’aérations ainsi que les caches des laves phares
(Après réflexion, le démontage des clignotants et caches aérateur n'est peut être pas obligatoire pour démonter le PC mais facilite quand même le remontage).

Pour enlever les caches des laves phares, faites sortir les laves phares à la main et tirez sur le cache.
Les vis à enlever aux niveaux des roues
y'a celle là aussi
les vis du dessous: 4 + 2 au niveau des antibrouillards
Sans oublier les vis du dessus du PC: 2 diamètre 10 et 2 étoiles
On en profite pour retirer les connecteurs des antibrouillards par les trappes ajourées (j'ai oublié la photo .... :!: :cry: )

Enfin à ce stade après avoir dégagé les cotés du PC qui sont retenus dans les ailes ; voir photo n°3 , on peut retirer le PC : (je conseille de démonter les 2 vis étoiles de la calandre en dernier pour éviter que le PC ne tombe tout seul).

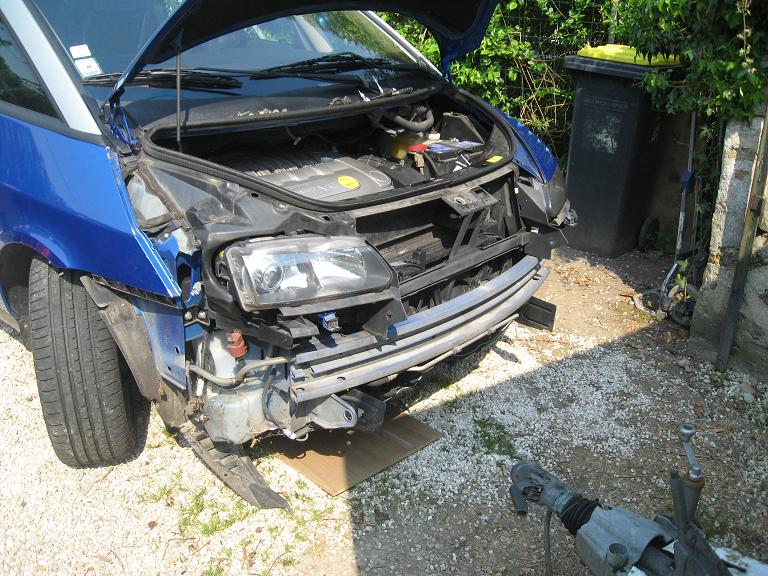

Et posez tout délicatement en attendant le remontage:
On a démonté 10 boulons de 10 et 14 visses étoiles.
Avantime V6 privilege de 2001 bleu Illiade
Modifs:
GPS PN 6000 TomTom
Olympie's
Devil simple
Koni's
E85 EUROFLEX (démonté)

Espace IV 3,5l V6 Auto initial de 2005

Vendu
Espace III V6 Auto initial de 2002 Pierre de Lune E85 sans modif

porteavion
Messages : 211
Inscription : 27 mars 2010, 06:24
Localisation : NANGIS 77

Re: Réparation lave phare / demontage PC

Message par porteavion » 28 avr. 2011, 20:44

Démontage du piston lave phare:
Enlever le renfort du PC du dessous du phare qui tiens par 2 boulon de 10 et un clips blanc

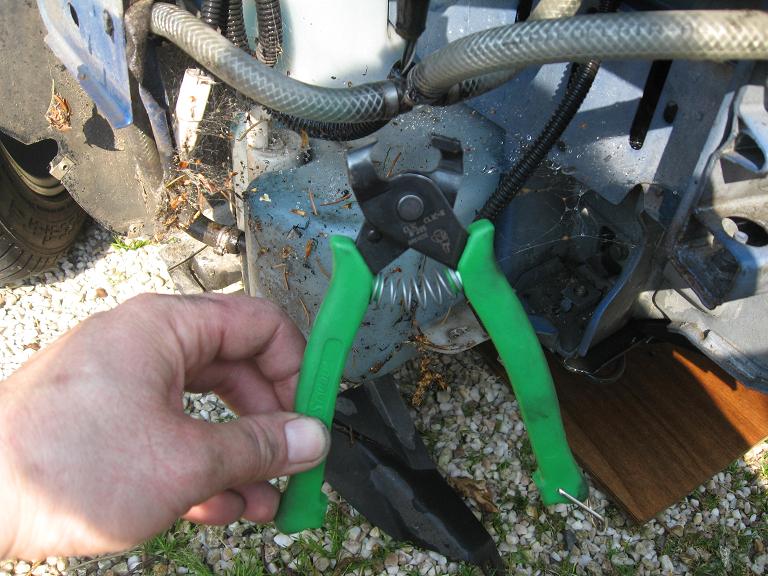

Déconnecter la durite HP du LP avec cet outil: et démonter les 2 boulons de 10 du piston LP
Le piston du LP peut être retiré

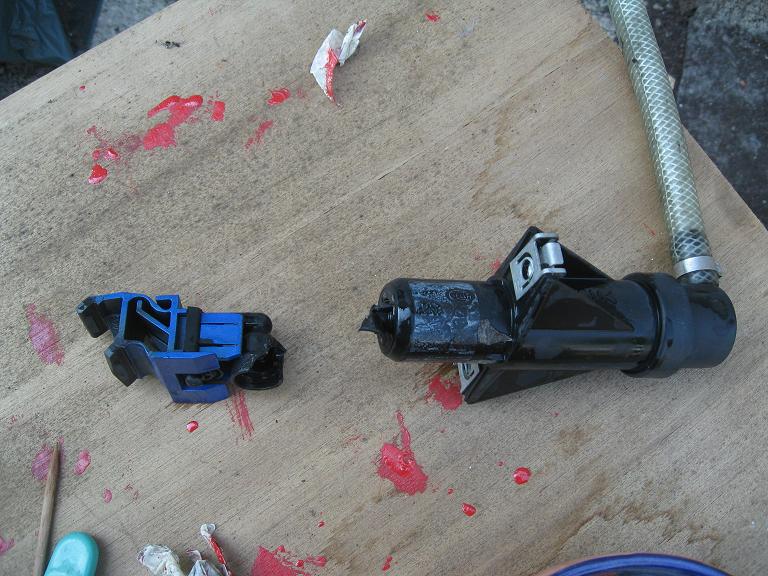

Voici le problème :
le piston est en 2 partie
Le matos utilisé
Dégraisser le plastique avec la bombe pour frein, coller à la glue les morceaux du piston complet en prenant soins de ne pas coller les éléments caoutchouc et plastique de l’intérieur du piston.

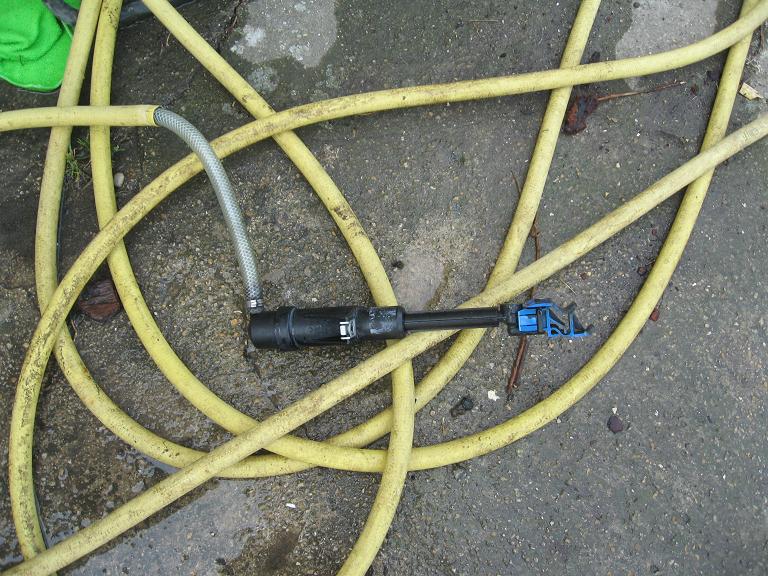

Attendre que la glue prenne (j'utilise un accélérateur) et tester la réparation:

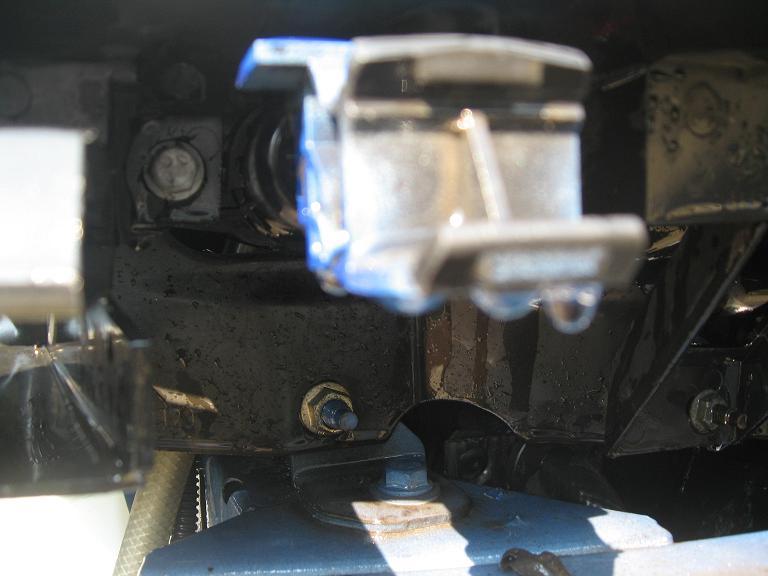

Pas trop de pression sinon on est mouillé
Puis renforcer la réparation avec la pâte bi-composant .

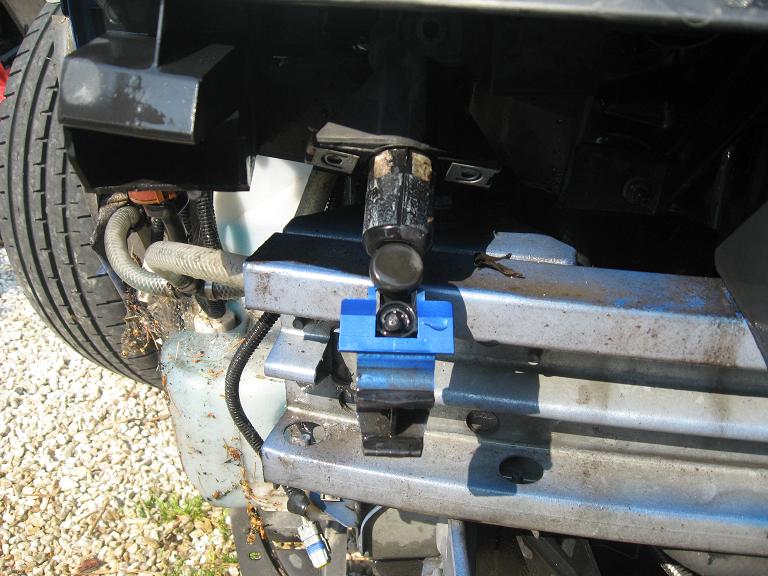

Un dernier essais avant remontage du PC
Y' a plus qu'à tout remonter .......
Avantime V6 privilege de 2001 bleu Illiade
Modifs:
GPS PN 6000 TomTom
Olympie's
Devil simple
Koni's
E85 EUROFLEX (démonté)

Espace IV 3,5l V6 Auto initial de 2005

Vendu
Espace III V6 Auto initial de 2002 Pierre de Lune E85 sans modif

Avatar de l’utilisateur
bond174
Donateur 2010 [Merci !]
Messages : 2685
Inscription : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Réparation lave phare / demontage PC

Message par bond174 » 28 avr. 2011, 21:31

Merci pour le reportage photos :!: :wink:
N°3481/4422 - Membre Avantime Connexion et Avantime Passion et PMA
Présent : Auto Rétro (92) 15/09, Repas (94) 21/09

Avatar de l’utilisateur
Avt-v6-dyn
Messages : 338
Inscription : 26 oct. 2010, 22:25
Localisation : agen 47000

Re: Réparation lave phare / demontage PC

Message par Avt-v6-dyn » 01 mai 2011, 19:03

Super tout ca!!! C'est du reportage de chef ;)
Fred
V6-BVA-gpl-bleu methyl-dynamique noir-ja19 jaguar-
325000kms.
V6-bva-gpl-bleu methyl-privilege-ja20-280000kms.
chevrolet-caprice-1972-v8-4portes hard top sans montants!!

Avatar de l’utilisateur
MaitreTI
Administrateur - Site Admin
Messages : 4356
Inscription : 18 déc. 2006, 23:39
Localisation : FRANCE - (57) - Moselle - METZ
Contact :

Réparation lave phare / demontage PC

Message par MaitreTI » 03 juil. 2011, 21:19

Nickel :-)

Avatar de l’utilisateur
patnad
Messages : 309
Inscription : 16 mai 2009, 17:43
Localisation : FRANCE - (57) - Moselle - Gandrange

Re: Réparation lave phare / demontage PC

Message par patnad » 03 juil. 2011, 22:08

Belle journée de mécanique, félicitation.
Amicalement
Patrick.
Image Avantime Privilège 2.2 dci - n° 1270 - Gris Acier - Intérieur Gris Volcan - 1° mise en circulation: 18/12/2002 .

porteavion
Messages : 211
Inscription : 27 mars 2010, 06:24
Localisation : NANGIS 77

Re: [Fiche:42] Réparation lave phare & demontage PC

Message par porteavion » 17 oct. 2016, 19:41

Ma réparation a lâché lors d'un lavage trop puissant !!!
5 ans elle a tenu ....
