Changement antenne radio

[slick]

Bonjour

L'antenne vitrée étant HS et le chargeur Cd qui viens de griller, les voyages sont long au son du V6.

En attendant le temps pour mettre un lecteur MP3 ([Fiche:36] Entrée AUX via connecteur TAPE privilège) je voulais mettre une antenne traditionnelle.

Mais je ne trouve pas de post. A part celui de Spazza Fiche 68 qui s'en rapproche mais pour rebrancher l'antenne TEL.

Au début je restais sur une antenne intérieur du type :

Mais ça va faire dégueu à l'intérieur

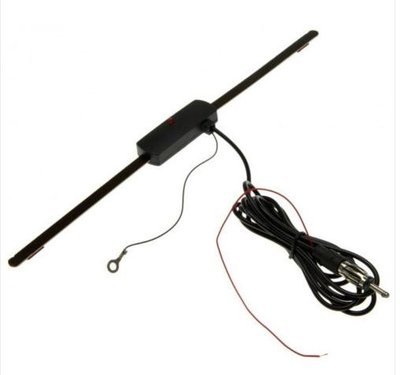

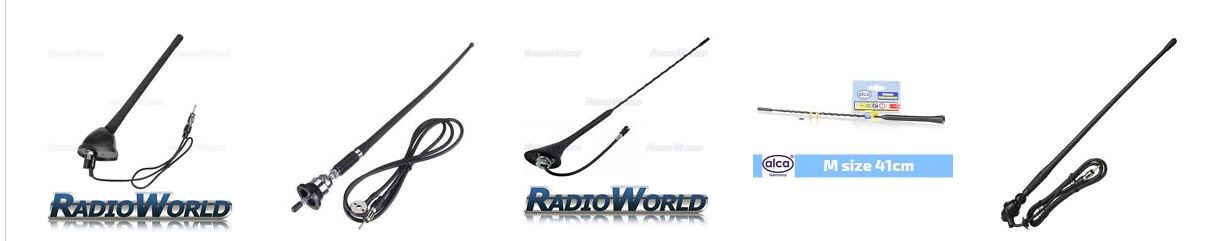

Donc il reste l'extérieur pour ces modèles :

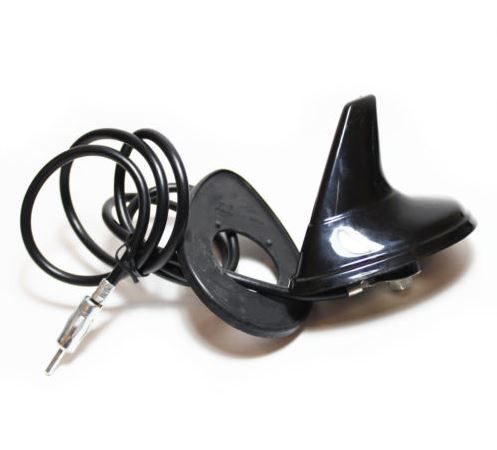

Je penche pour ce modèle plus discret et qui passera mieux ma porte de garage (et antivol en plus !)

La position est la même que dans la fiche 68.

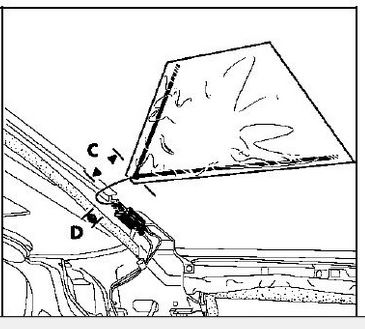

Au sujet du branchement, j'ai vu sur une notice qu'elle se situe au dessus de la tête du conducteur :


Mais savez vous quel type de branchement ?

[troublouse]

Salut,
si c'est temporaire tu met l'antenne intérieure sur le tableau de bord et raccorde la prise à l'arriere de la commande GPS.

A+
Yves

[slick]

Alors je n'y suis mis.

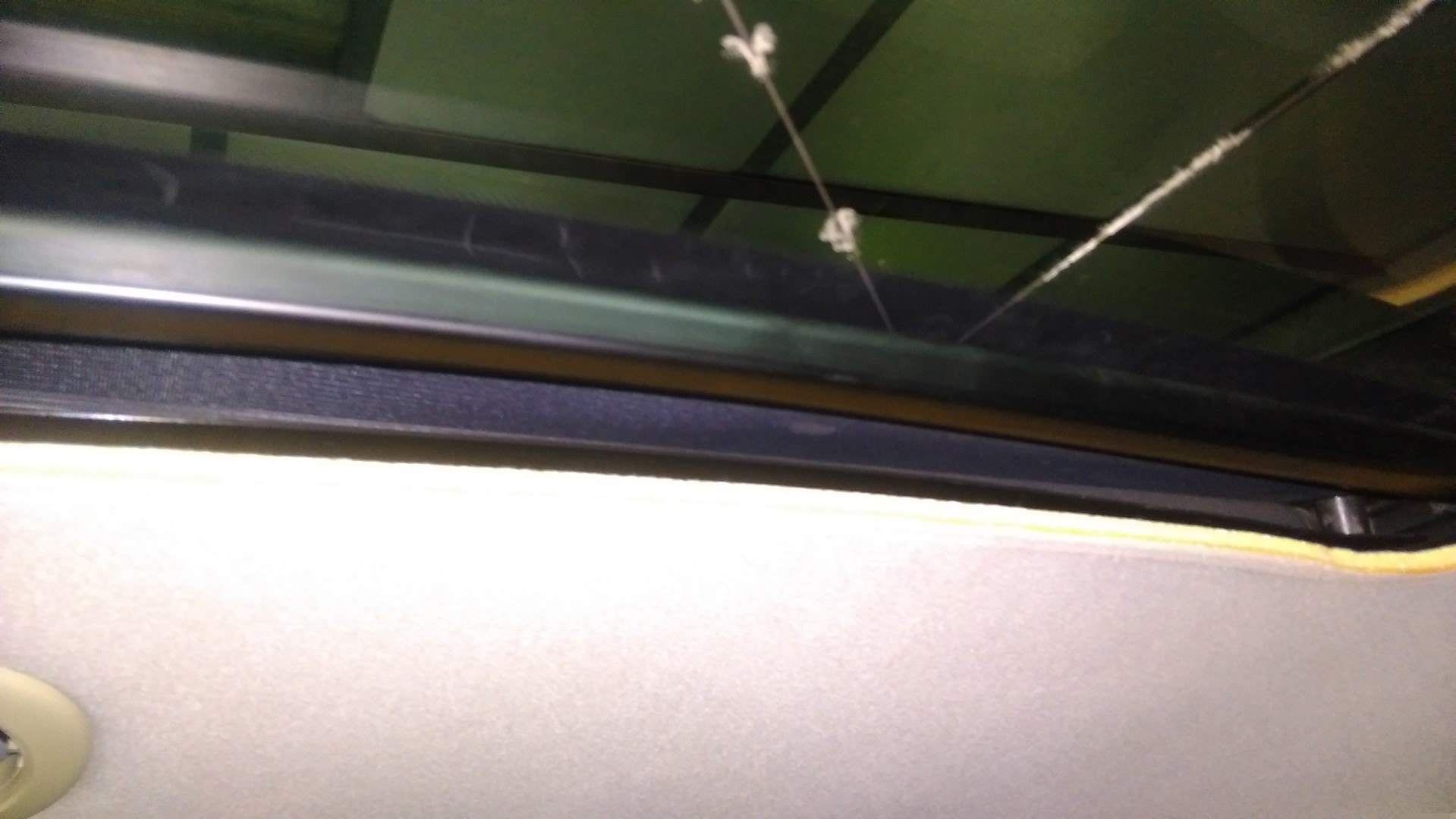

En regardant le point d'attache à la vitre j'ai trouvé un grand fil de fer dans le store qui était raccordé au plot de la vitre

Bon le raccordement de l'antenne est situé au dessus de l'appui tête arrière conducteur, là où converge la pointe du V de l'antenne :

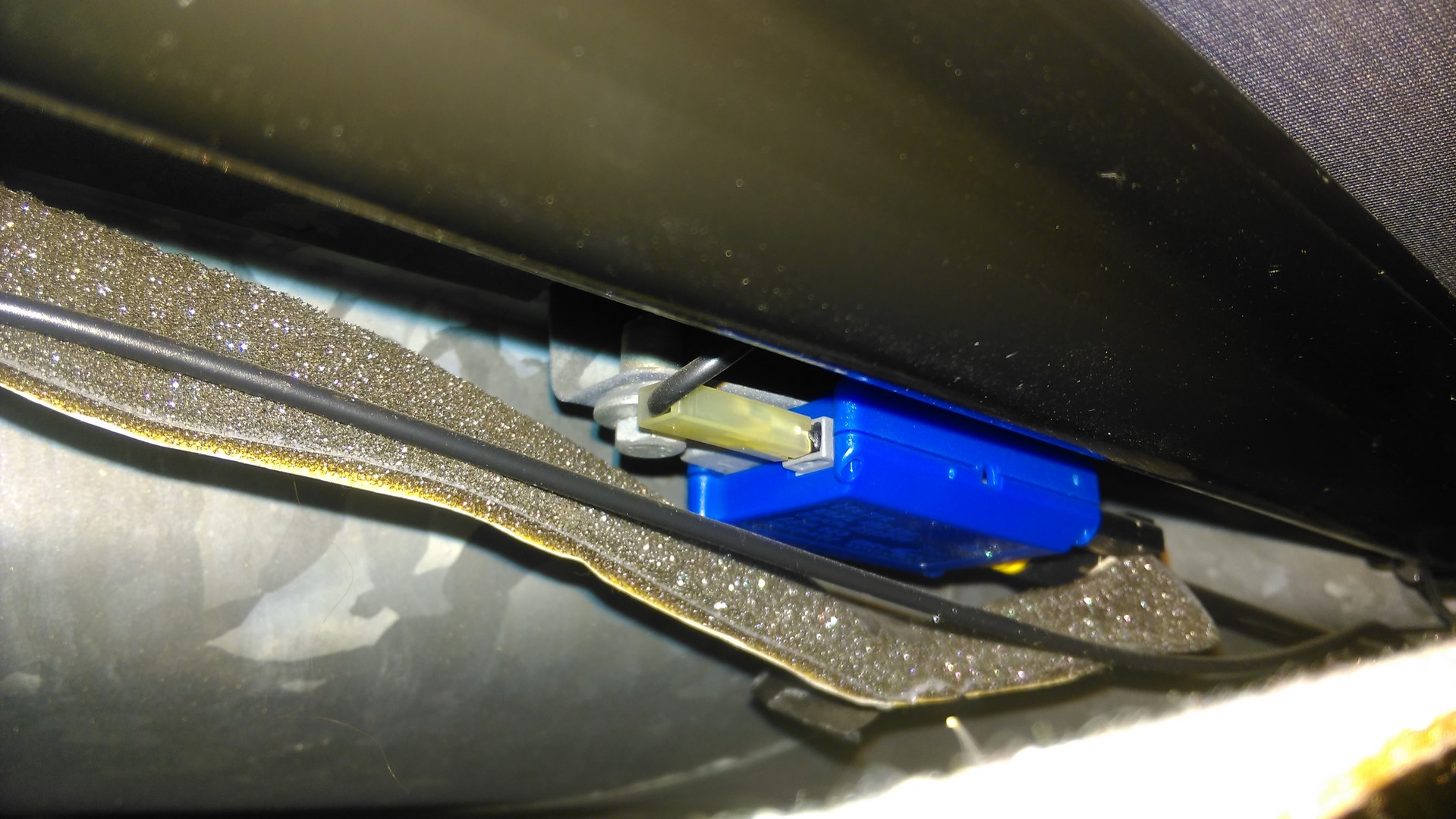

Je retire le joint et voilà le boitier :

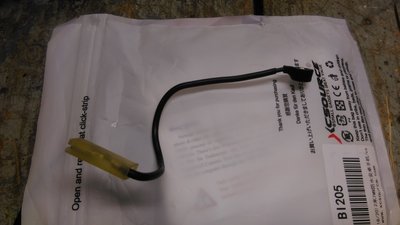

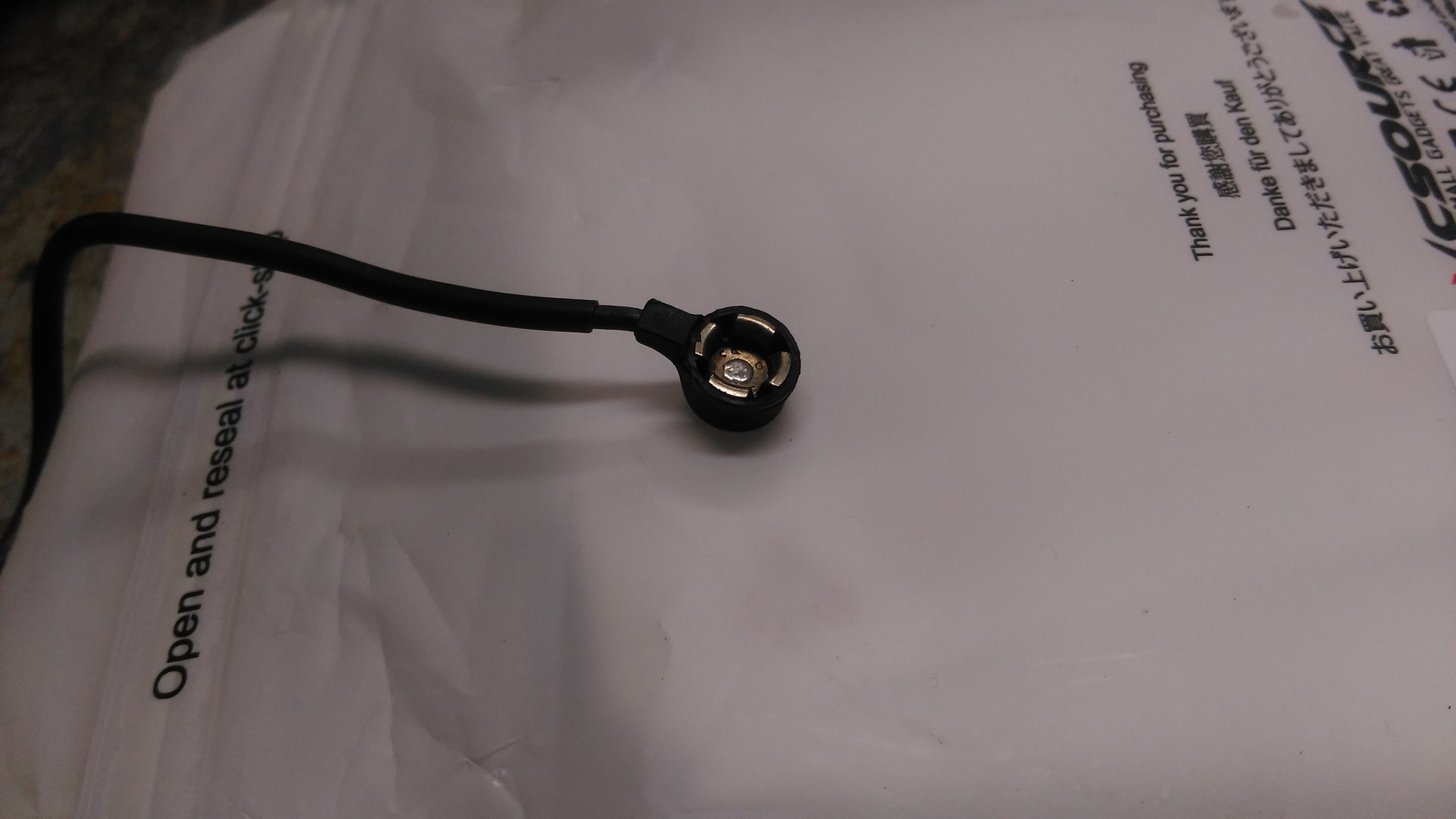

Le branchement est une simple fiche :

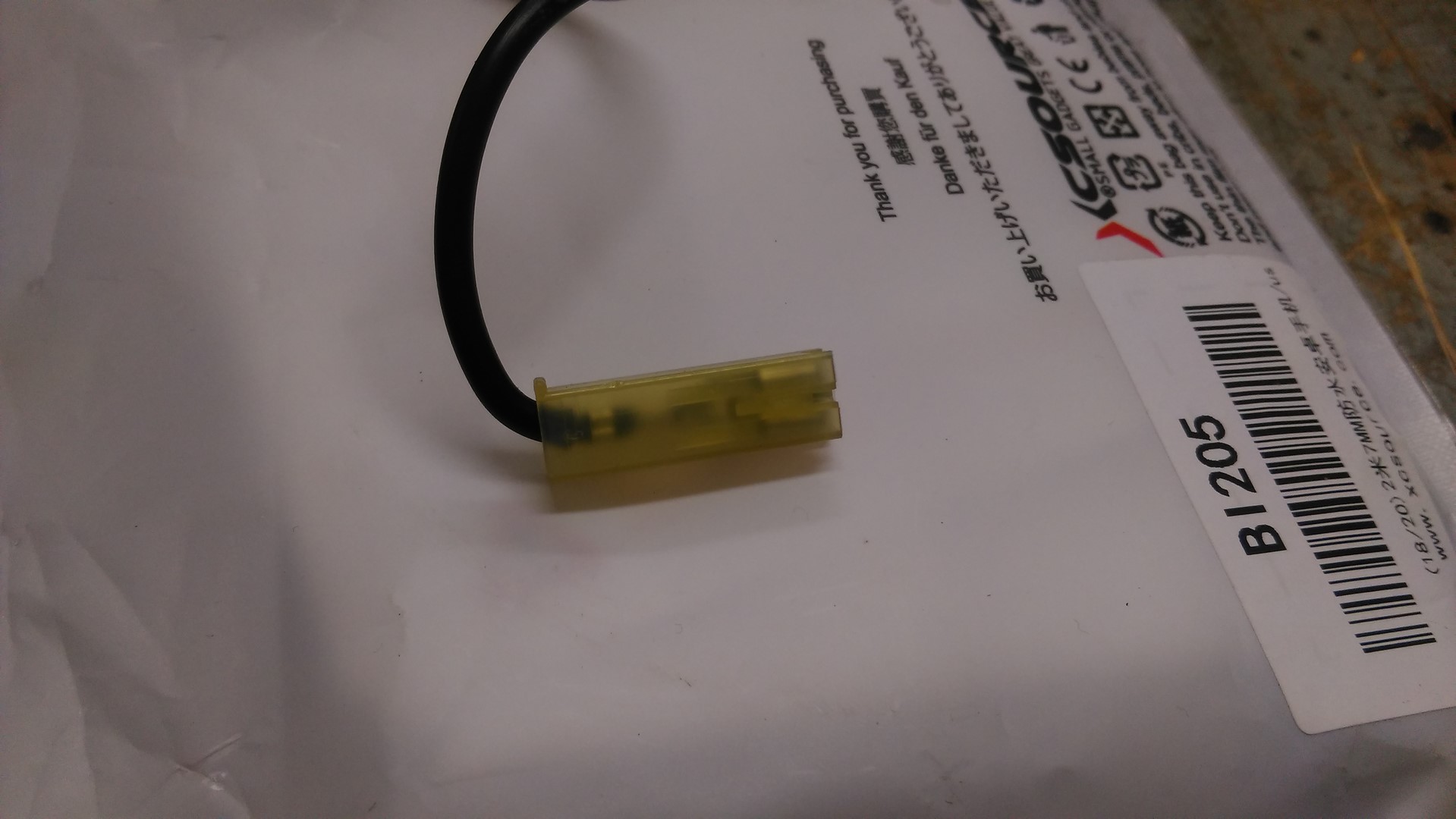

Et de l'autre le branchement sur la vitre :

Pour me dépanner, j'ai mis 2 fils dans la voiture et branchement sur le boitier bleu :

Test radio... et rien


Je me suis rappelé qu'en démontant le chargeur, il y avait une prise d'antenne non branchée (je l'avais remise sur le GPS)

J'ai testé la continuité entre la prise au GPS et mon fil, ben rien - nada, pas de continuité.

Donc c'est un peu normal que la réparation de ma vitre ne donnait rien !

En branchant 2 grands fils de téléphone direct sur la prise dans la console, hourra ça marche.

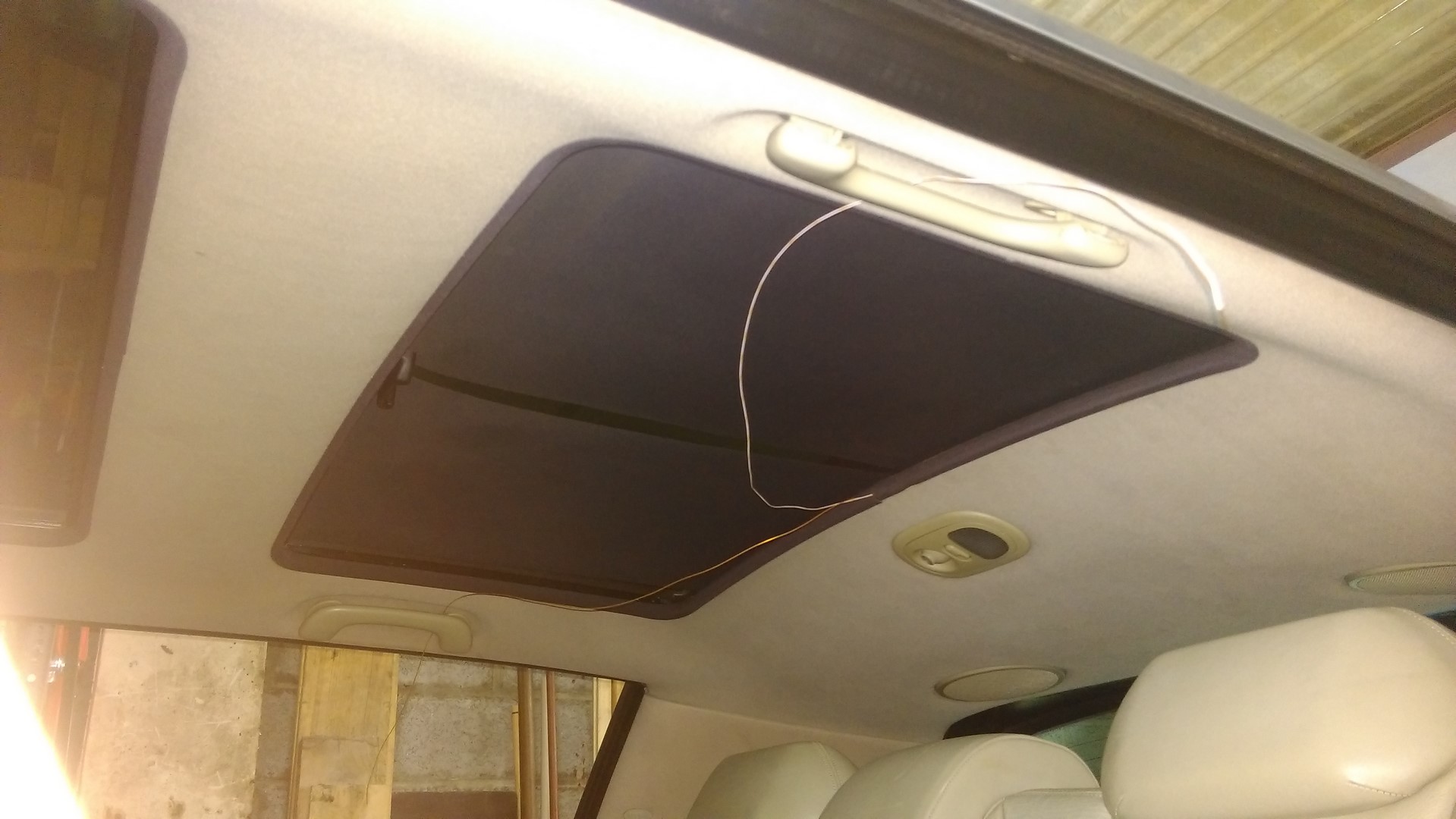

Donc en attendant, j'ai passé un fil sur le côté de la voiture et j'ai un fil de cuivre sur les pare soleil.

Vous avez déjà tenté une antenne mais à l'avant du toit ouvrant.

[troublouse]

Le câble antenne part de l'ampli au niveau de l'antenne puis rentre sur la commande GPS ressort de la commande GPS et va à l'ampli sous le siège passager.
Si tu as touché à la commande de GPS vérifie les 2 câbles coax qui sont câblés dessus.

[slick]

Ok 2 coax, je regarde ça demain.

[slick]

Effectivement, il y a un deuxième coax.

J'ai bien la continuité mais sur l'extérieur de la prise ! La masse.

Je me suis bien mis sur la fiche qui est reliée au plot de la vitre

[troublouse]

Effectivement, il y a un deuxième coax.

J'ai bien la continuité mais sur l'extérieur de la prise ! La masse.

Je me suis bien mis sur la fiche qui est reliée au plot de la vitre

les 2 coax sont ils bien raccordés sur la commande GPS ?

[incared]

C'est normalement pas un problème de câble, mais de la fiche femelle qui se branche sur du GPS, le téton centrale de la fiche ne fait plus contact avec le fil de cuivre du coaxial.

[slick]

Intéressant, je vais regarder

[slick]

Bon j'ai refait le tour, les 2 prises bien branchées, GPS Ok mais pas de radio.
J'ai remis l'antenne provisoire derrière rien.
Je l'ai rebranchée devant direct sur la prise dans le GPS. C'est OK.

Le fil d'antenne doit être coupé quelque part.

Quelqu'un a le cheminement de ce câble ?

[slick]

Un p'tit up ?

[troublouse]

Bonjour,
l'ampli d'antenne bleu est il toujours alimenté ?

[slick]

Bonne question, j'ai pas regardé
