[FICHE:104] Remplacement moto-ventilateur d'habitacle

Message par Dogboy » 10 janv. 2015, 00:44

Note: :arrow: le tuto ci dessous est réalisé sur un Espace 3, il n'y a normalement aucune difference. :!:
Depuis quelques temps je trouvais mon chauffage et ma ventilation paresseux. Obligé de mettre la ventilation à fond, j'avais pensé à des filtres d'habitacle colmatés (Région parisienne oblige :D )
Après changement de filtres, je manquais toujours de puissance d'aération et des bruits inquiétants venaient de la ventilation, genre grognement de roulements.

Donc, récupération de deux moto-ventilateurs à la casse (40 euros) sur un Espace 3 et on s'y met! :mrgreen:
Notez le petit crochet maison entre les deux, indispensable pour le démontage.

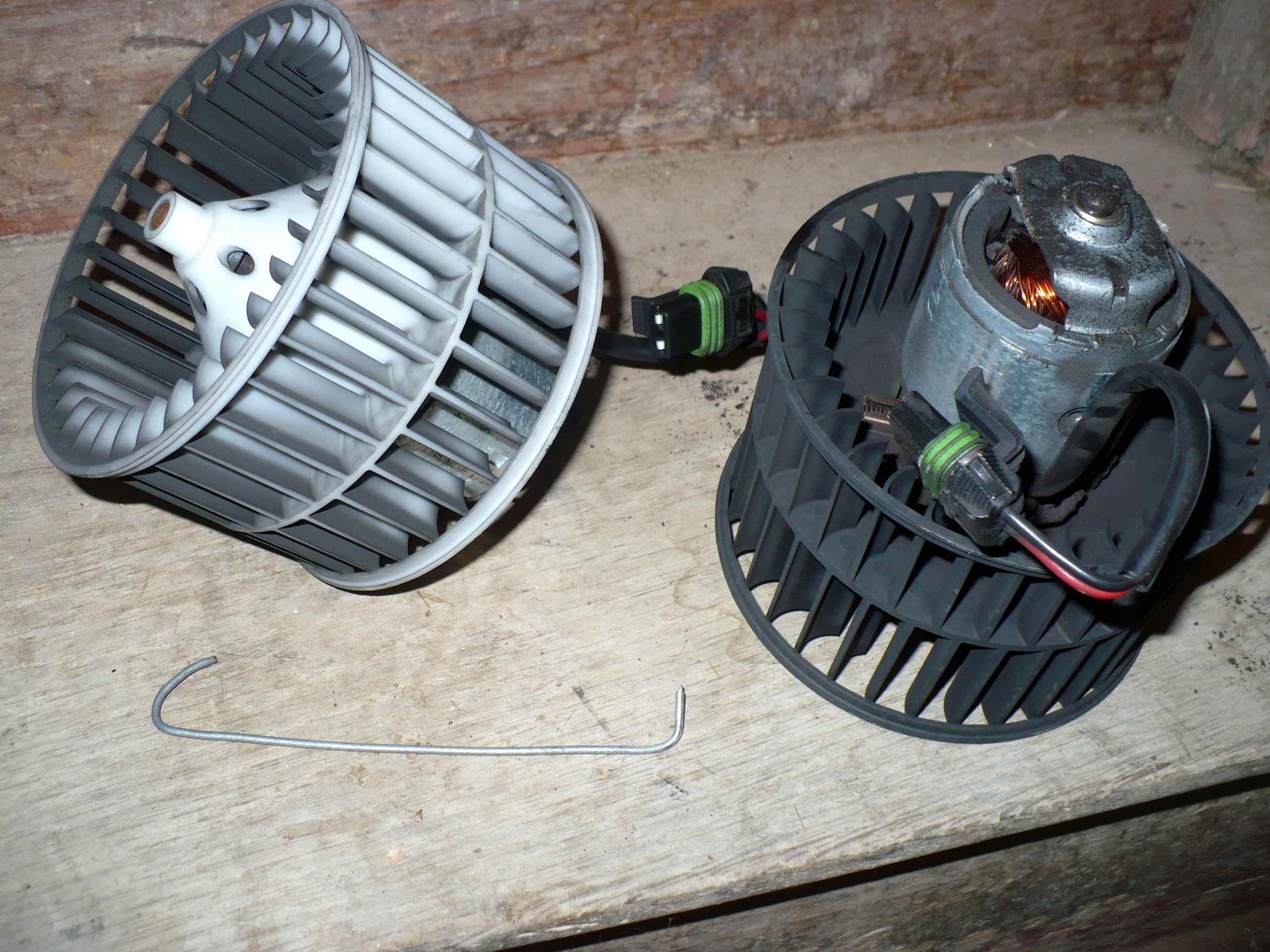

Les deux moto-ventilateur Espace 3 gauche (noir) et droit (blanc), le petit crochet maison pour les démonter.
On commence par déposer le dessus du TDB (il y a un tuto sur le forum) et enlever les vis du compteur (sans le déconnecter pour pouvoir faire les essais)
On enlève la mousse insonorisante marron (sans la casser) et on accède au couvercle blanc du boitier ventilation.
Déposer le couvercle blanc (8 vis torx de 30 si j'ai bonne mémoire), il faut une clef coudée.

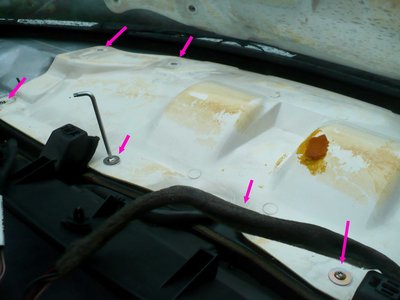

8 torx de 30 à enlever pour retirer le couvercle
Déposer les couvercles des moto-ventilateurs (8 vis cruciformes pas très accessibles). Prévoir une clef cruciforme coudée (c'est pas très courant :mrgreen: ).

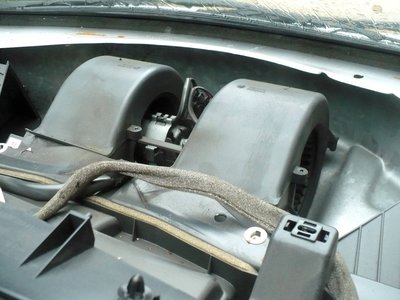

Les boitiers des deux moto-ventilateurs

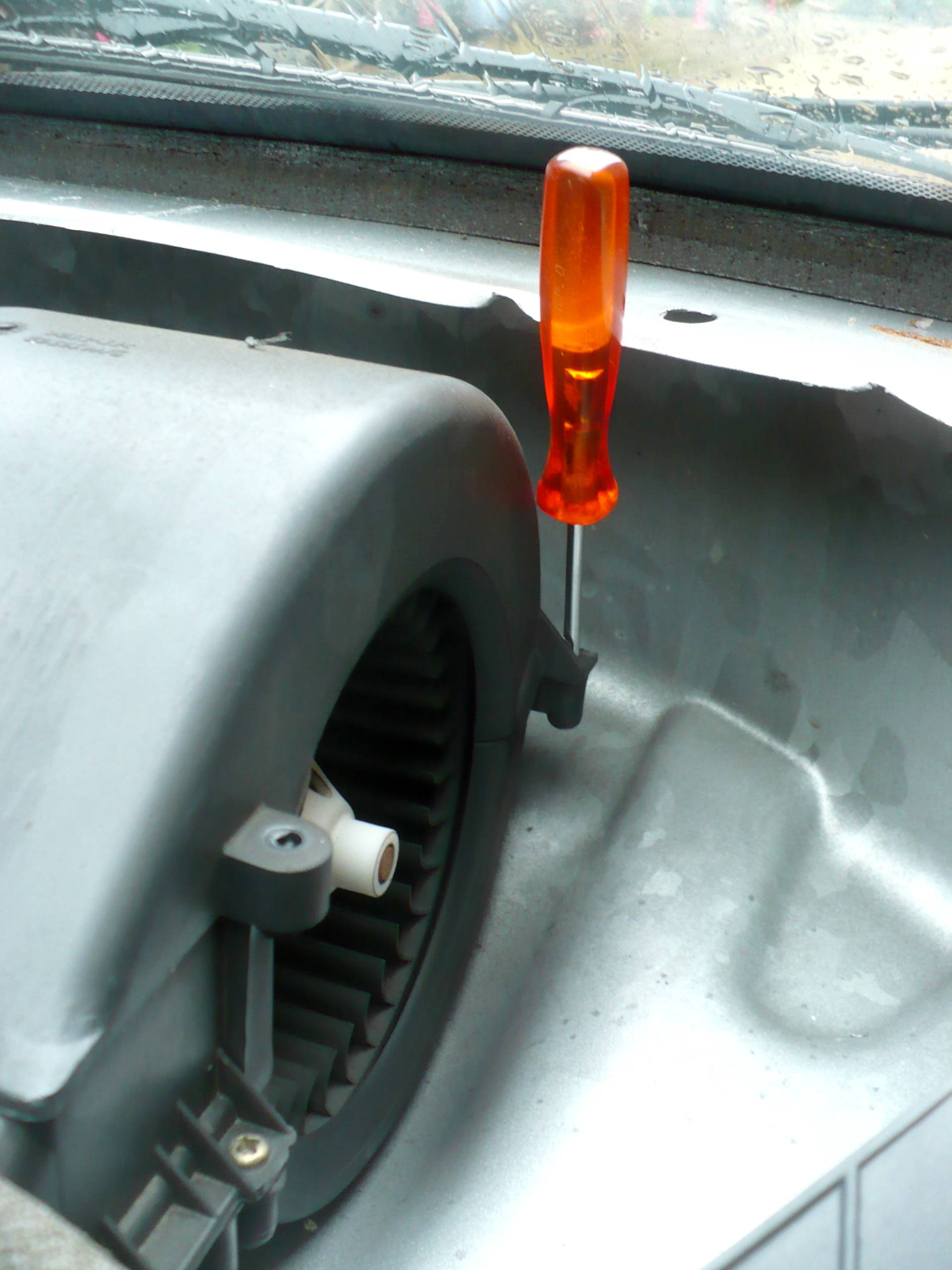

Même avec un petit cruciforme, on n'arrive pas à démonter les vis arrière
Couvercles enlevés on peut mettre en route la ventilation et constater le problème : un ventilo HS et l'autre qui fait du bruit.

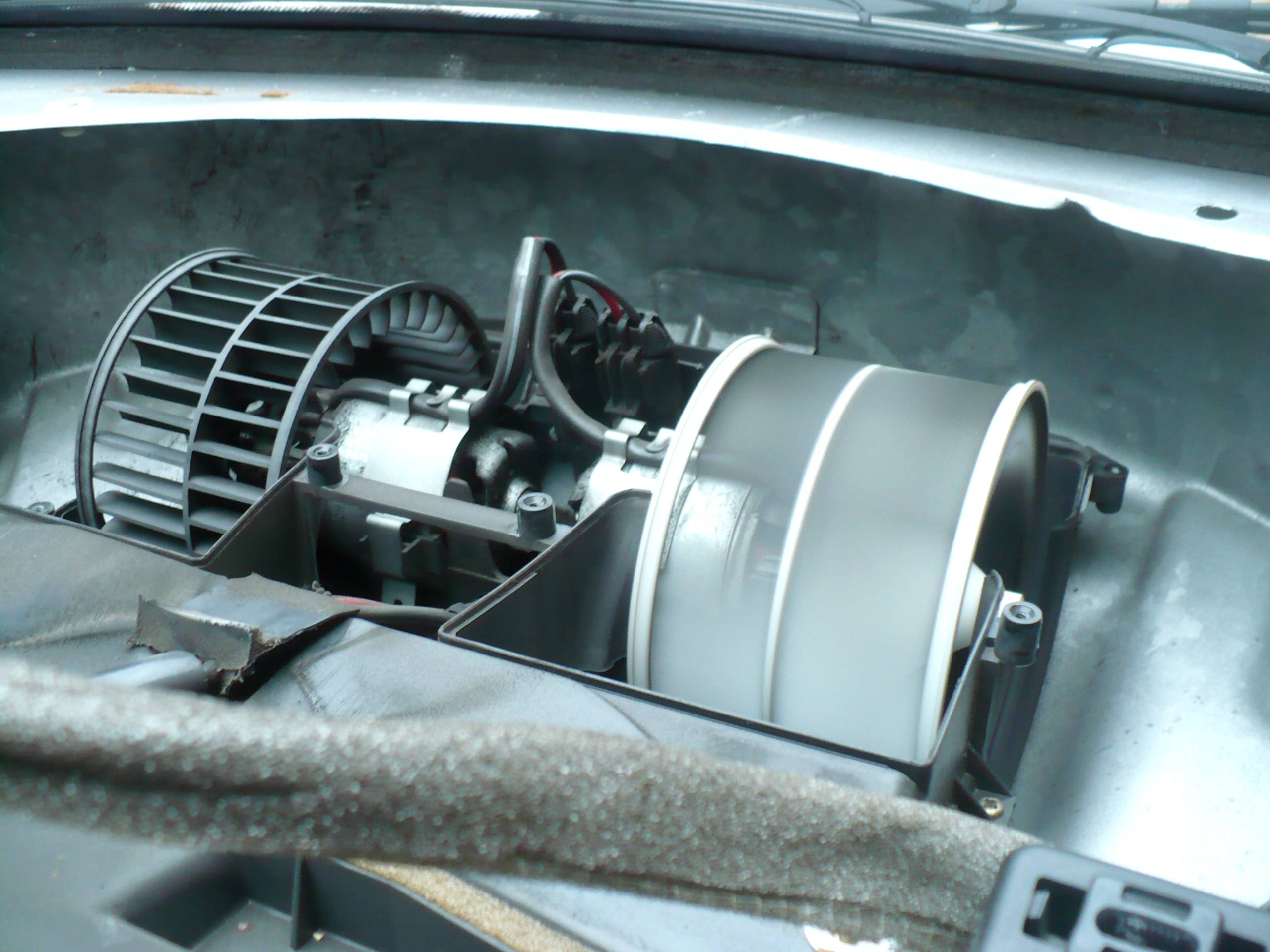

Le ventilo gauche est HS et le droit grogne!

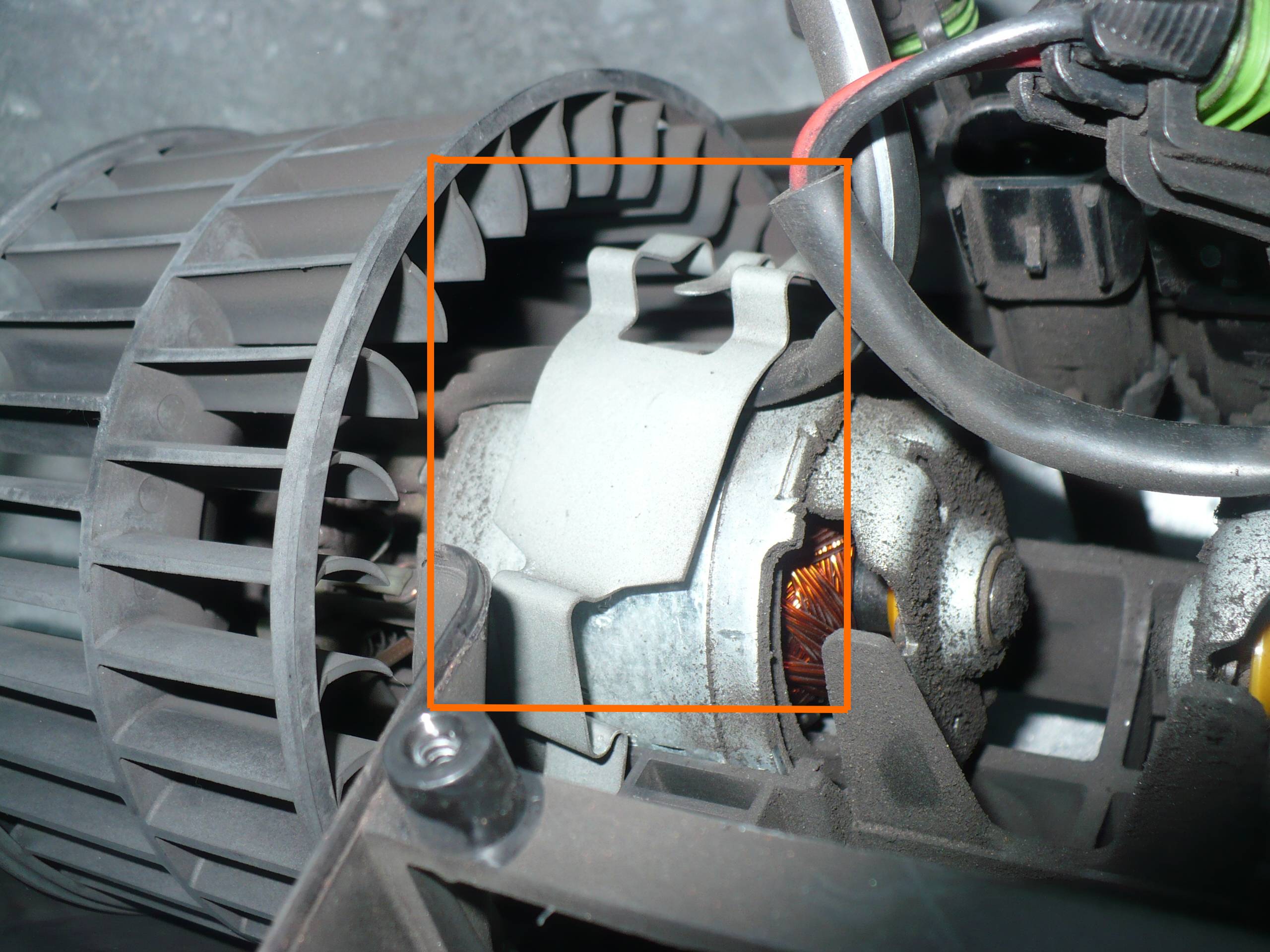

Défaire les deux connecteurs et tirer le clip métallique avec le crochet qu'on s'est fabriqué auparavant.

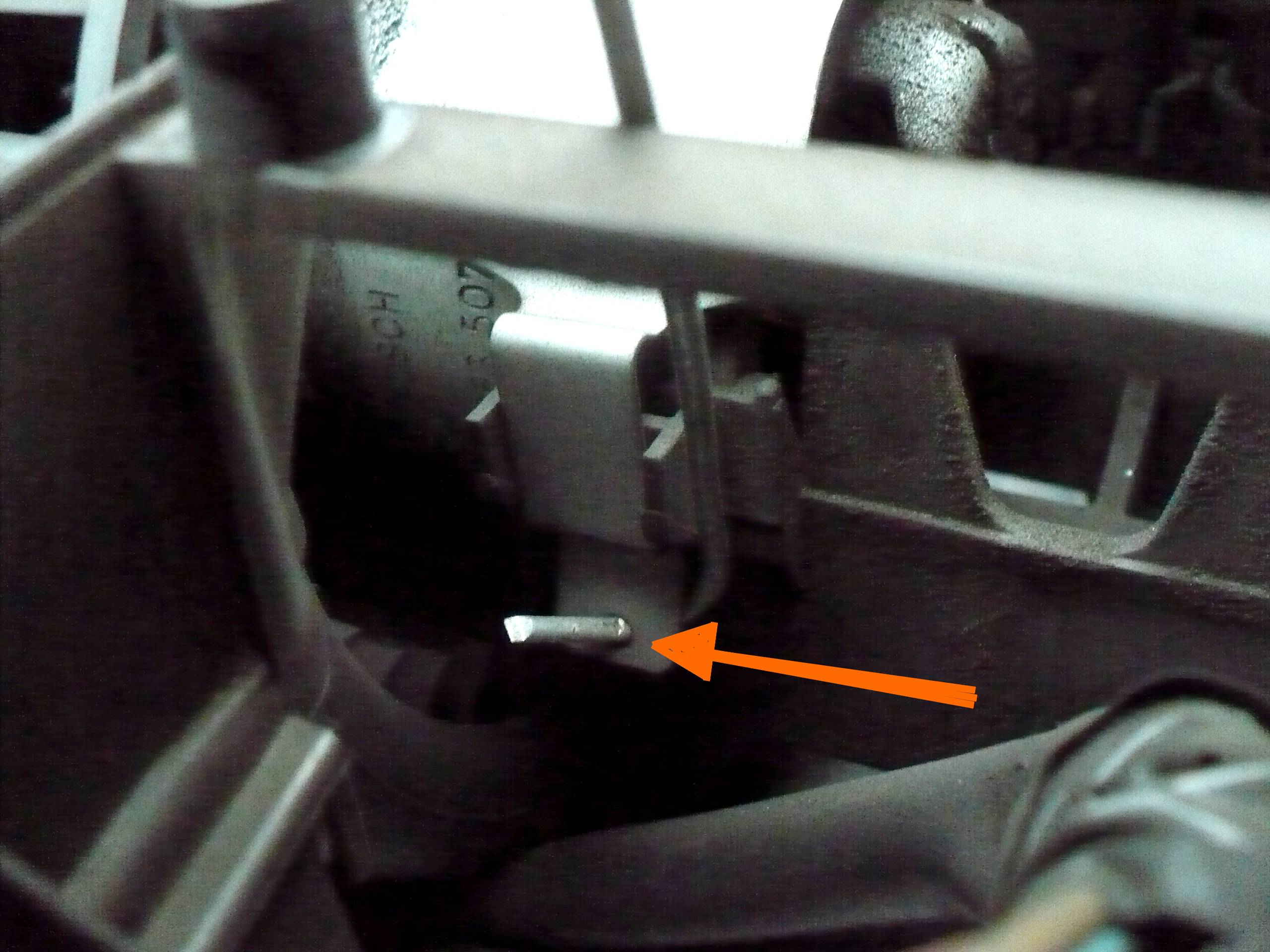

Insérer le crochet dans le trou
Clac! le clip métallique est dégagé.

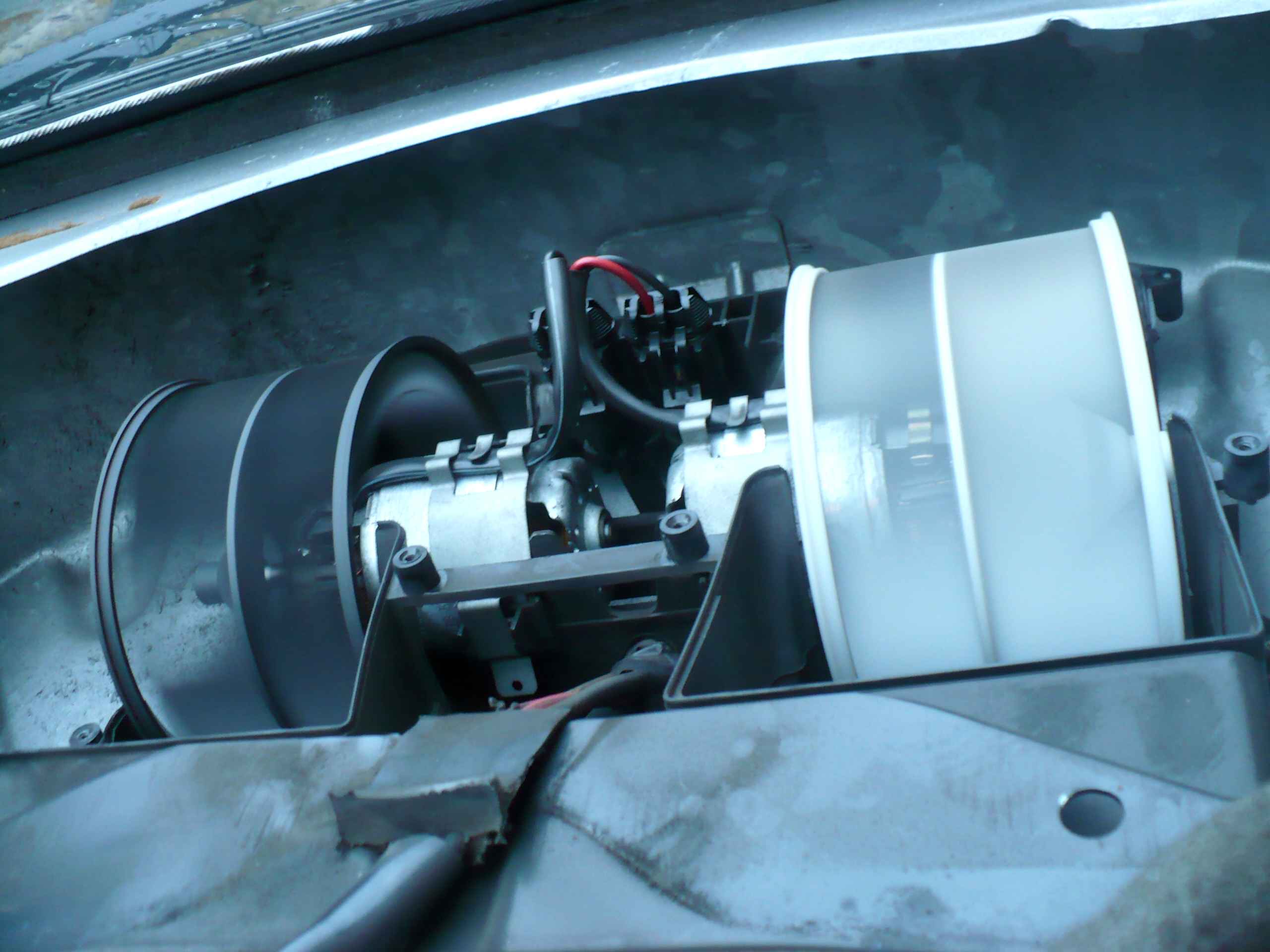

Les moto-ventilateurs se dégagent sans problème.
:arrow: Attention: ils ne sont pas interchangeables, le noir coté chauffeur, le blanc coté passager (ils tournent en sens inverse, eh oui! :D :D )
:arrow: Avant de remonter les ventilos, un coup d'air comprimé sur les nouveaux, un coup de nettoyant contact et un peu de lubrifiant sur les paliers, ça peut pas faire de mal.


Remontage à l'envers du démontage. Bien enclencher les clips metalliques. Faire un essai avant de refermer (c'est pour cela qu'il vaut mieux ne pas débrancher le compteur)

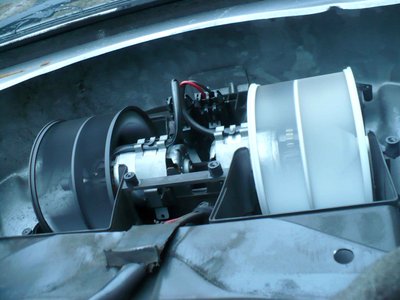

On fait un petit test, ça marche!
Et voilà, rien de bien compliqué, 2h tranquille sans sortir de la voiture.
Amusez vous bien!

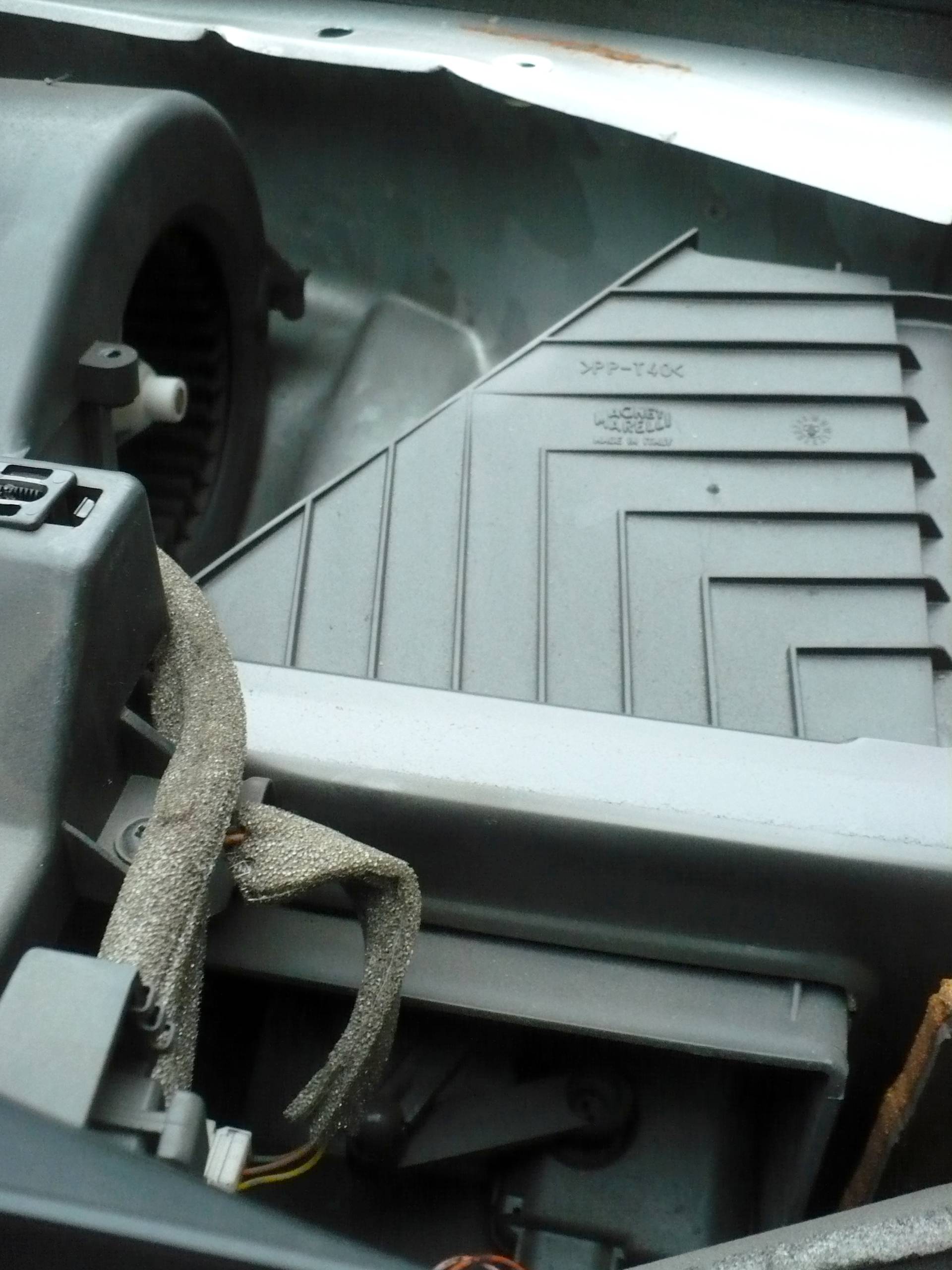

Petite info au passage, ce boitier sur le coté contient le volet de fermeture du recyclage, avec son moteur. En passant la main dans le boitier on touche les filtres d'habitacle coté intérieur.
Les filtres d'habitacle et les volets de recyclage sont sous ce boitier.
ImageImage ImageImage
V6-Privilège taïga 2002 V6-Privilège Iliade 2001 Jaguar XJ-S V12 coupé 82 -

BeZyaH
Messages : 544
Inscription : 14 nov. 2013, 19:37
Localisation : FRANCE - (29) - Finistère - Brest

Re: [FICHE:104] Remplacement moto-ventilateur d'habitacle

Message par BeZyaH » 10 janv. 2015, 00:51

Belle opération. Merci pour le partage.
V6 BVA Privilège, Bleu Méthyl, cuir 03, DEOT T004002,120053kms au 31/10/2016

Avatar de l’utilisateur
Spaza
Messages : 4856
Inscription : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche:104] Remplacement moto-ventilateur d'habitacle

Message par Spaza » 10 janv. 2015, 03:13

Bravo pour ce 104 eme tuto :mrgreen:

Avatar de l’utilisateur
brio77
Donateur 2008 & 2009 & 2010 & 2013 & 2016 [Merci !]
Messages : 6795
Inscription : 19 déc. 2006, 11:14
Localisation : FRANCE - (35) Ille et Vilaine - DINARD

Re: [Fiche:104] Remplacement moto-ventilateur d'habitacle

Message par brio77 » 10 janv. 2015, 08:17

Merci !

ag17
Donateur 2016 [Merci !]
Messages : 1370
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: [Fiche:104] Remplacement moto-ventilateur d'habitacle

Message par ag17 » 10 janv. 2015, 09:28

Info précieuse au cas ou, et de plus, un blanc et un noir cote à cote, c'est rafraichissant et prouve que la cohabitation à du bon :!: :wink: .

avt47700
Donateur 2016 [Merci !]
Messages : 624
Inscription : 31 oct. 2013, 10:59
Localisation : FRANCE - (47) - Lot et Garonne - CASTELJALOUX

Re: [Fiche:104] Remplacement moto-ventilateur d'habitacle

Message par avt47700 » 10 janv. 2015, 10:56

Merci pour ton tuto :wink:
2 Heures de boulot allongé sur le TdB dur pour les lombaires :oops:
Dci - Privilège - T 001404 - NV 296 Vert Scarabée - CUIR02 - Jantes Rhodes 17"
V6 - Dynamique - T001165 - TE549 Bleu Illiade - Jantes Rhodes 17" -

Avatar de l’utilisateur
Dogboy
Messages : 582
Inscription : 20 mai 2014, 19:21
Localisation : France (94) Val-de-Marne - Pyrénées

Re: [Fiche:104] Remplacement moto-ventilateur d'habitacle

Message par Dogboy » 10 janv. 2015, 16:02

Oui, mais mode grand air pour faire sortir les pieds! :lol:
ImageImage ImageImage
V6-Privilège taïga 2002 V6-Privilège Iliade 2001 Jaguar XJ-S V12 coupé 82 -

renoforever
Messages : 354
Inscription : 02 avr. 2012, 17:25
Localisation : PARIS

Re: [Fiche:104] Remplacement moto-ventilateur d'habitacle

Message par renoforever » 10 janv. 2015, 22:53

Bravo et merci, avec les photos on comprend tout
Avantime Privilège V6 BVM gris acier intérieur cuir beige sahara nov 2001 139 000 kms, E85 depuis mai 2012

avt47700
Donateur 2016 [Merci !]
Messages : 624
Inscription : 31 oct. 2013, 10:59
Localisation : FRANCE - (47) - Lot et Garonne - CASTELJALOUX

Re: [Fiche:104] Remplacement moto-ventilateur d'habitacle

Message par avt47700 » 11 janv. 2015, 10:32

Dogboy a écrit :Oui, mais mode grand air pour faire sortir les pieds! :lol:
Berthes aux grands pieds :?: en plus ça évite les odeurs :lol: :lol: :lol:
Dci - Privilège - T 001404 - NV 296 Vert Scarabée - CUIR02 - Jantes Rhodes 17"
V6 - Dynamique - T001165 - TE549 Bleu Illiade - Jantes Rhodes 17" -
