[Fiche:101] Une réparation du chargeur cd

Message par KVB-212 » 31 déc. 2014, 11:43

Pour discuter un peu du chargeur CD, voici une petite explication du souci que j'ai rencontré avec le mien ...

Lors de l'achat de mon Avantime, il était démonté et dormait dans le coffre. J'ai pris le temps de le brancher et de voir que ça claquait à l'intérieur avec le joli message ERROR CD...

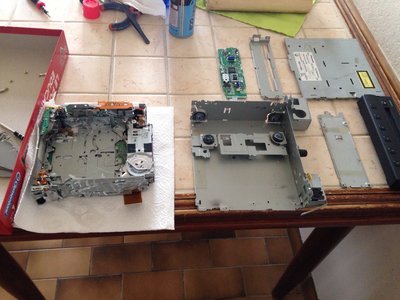

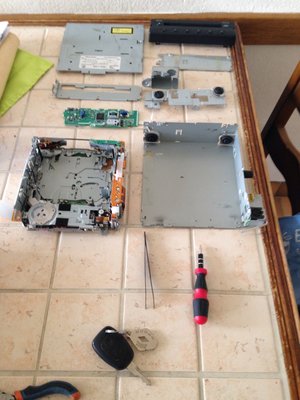

Je passe à son démontage et je tente de comprendre son fonctionnement. Je tente de comprendre... Car pas facile avec le bazar de cette vieille machine ! :mrgreen:

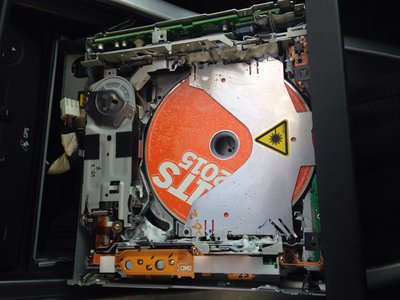

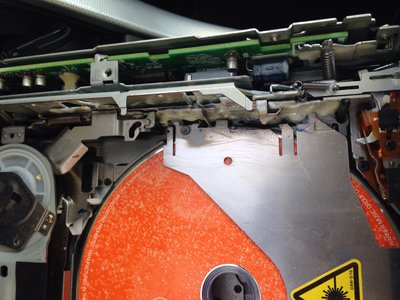

Je branche le chargeur CD sans le capot supérieur, et comprend d'où vient le problème. Le cache en alu des plateaux se met de travers et bloque le tout. On se retrouve alors avec les plateaux qui s'entassent.

Il manquait des ressorts, le premier se baladait dans le boitier et le second ne ressemblait plus à un ressort tellement il s'était déformé. L'une des raisons, c'est le manque de lubrification des pièces en mouvement. (En même temps, 12 ans après et tous les écarts de températures subit par le bestiau n'aident pas.)

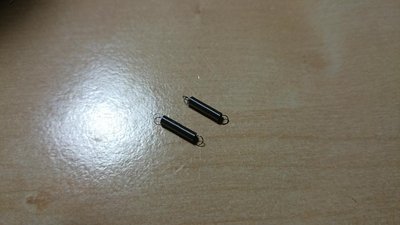

Donc, première chose... On répare le ressort totalement distendu en le sectionnant (on utilise les 2 dernières spires pour faire la boucle d'accrochage).

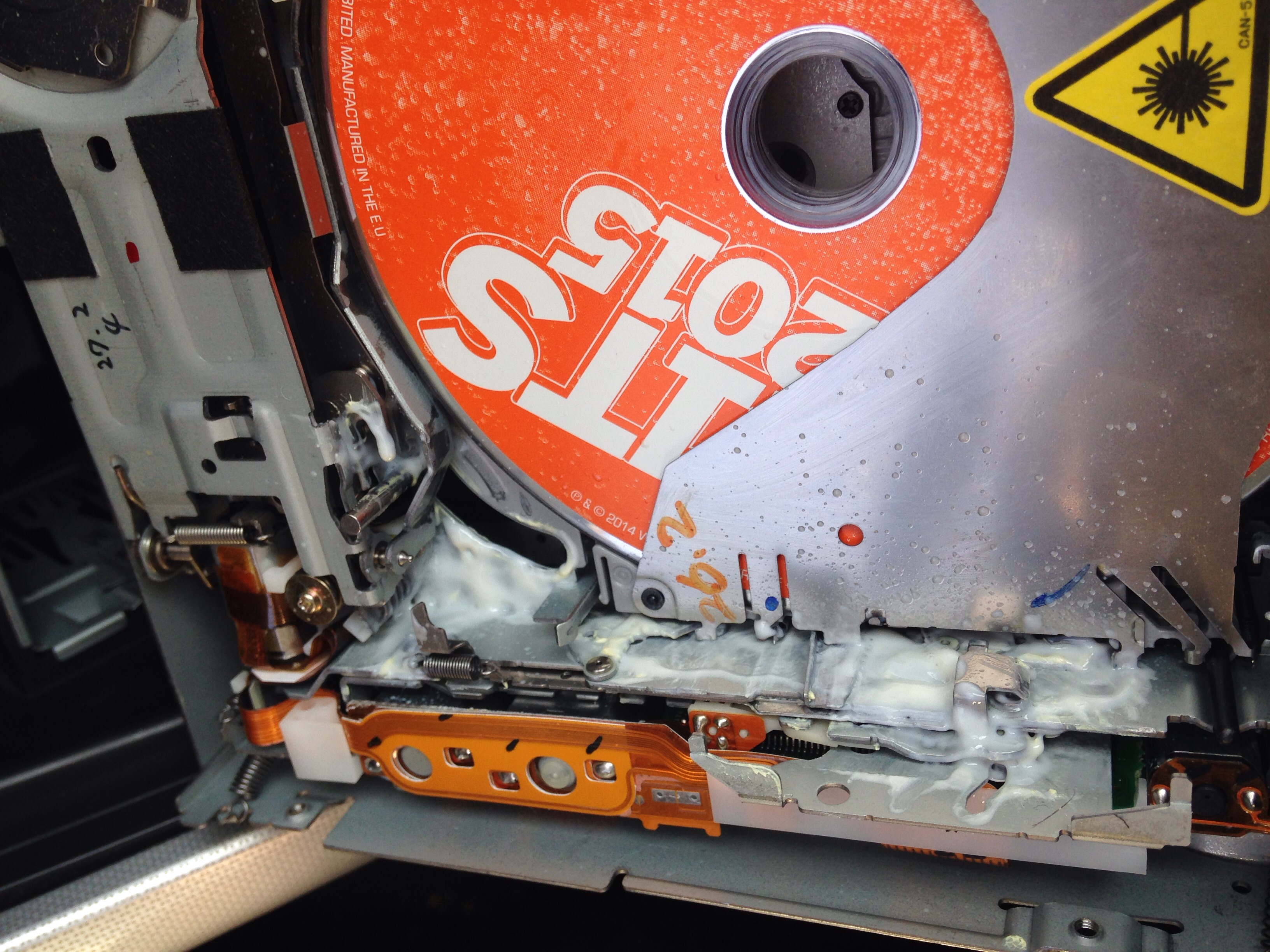

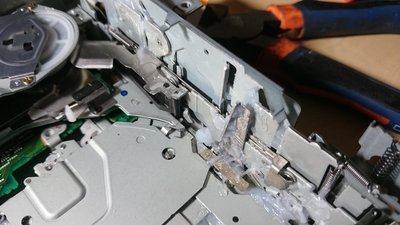

Vient ensuite le graissage ! Graisse au teflon pour ma part que j'utilisais pour mes joujoux radiocommandés.

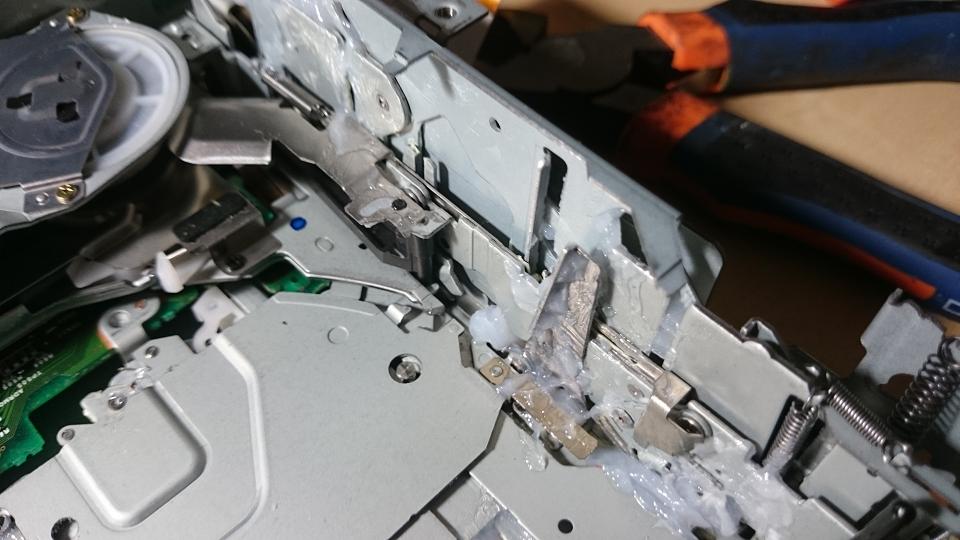

On n'hésite pas et on en met surtout sur les guides des plateaux!
Ce qui nous donne plateaux retirés...
On replace ensuite les 2 ressorts manquants et qui jouent un rôle très important.

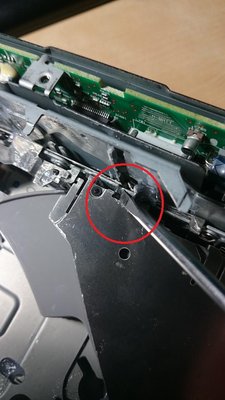

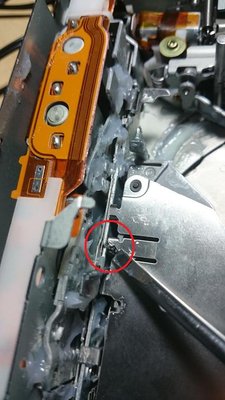

Côté droit (la façade vers nous)

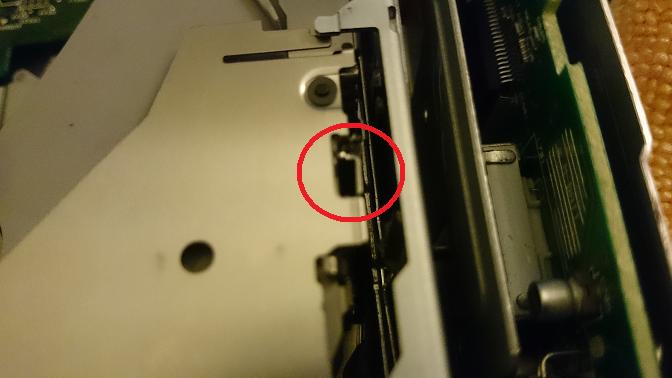

Côté gauche

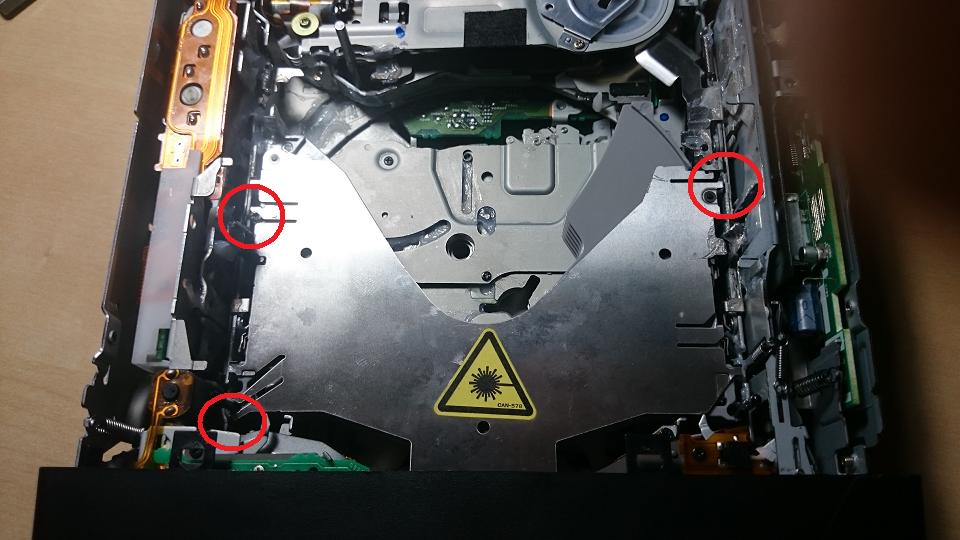

Ils maintiennent le plateau qui guide tous les plateaux en plastique accueillant les CDs. Il y a au total 3 ressorts.
Donc, un bon graissage et la présence de tous les ressorts et bim... Vous voilà ok pour écouter le dernier Album de Slipknot ou pas. Image

avt47700
Donateur 2016 [Merci !]
Messages : 545
Inscription : 31 oct. 2013, 10:59
Localisation : FRANCE - (47) - Lot et Garonne - CASTELJALOUX

Re: [Fiche:101] Une réparation du chargeur cd

Message par avt47700 » 31 déc. 2014, 11:56

Merci pour ton retour d'infos
J'ai eu ce genre de message mais un démontage avait suffit à résoudre mon problème d'empilage de CD.
Finalement beaucoup de chargeurs sont en panne pour peu de chose .
Dci - Privilège - T 001404 - NV 296 Vert Scarabée - CUIR02 - Jantes Rhodes 17"
V6 - Dynamique - T001165 - TE549 Bleu Illiade - Jantes Rhodes 17" -

Avatar de l’utilisateur
Spaza
Messages : 4822
Inscription : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche:101] Une réparation du chargeur cd

Message par Spaza » 31 déc. 2014, 13:07

Malheureusement, c'est pas toujours le cas :oops:

arnaud.180
Messages : 76
Inscription : 08 févr. 2011, 14:19
Localisation : st thonan finistere

Re: [Fiche:101] Une réparation du chargeur cd

Message par arnaud.180 » 31 déc. 2014, 14:05

Rien de tel qu'un neuf ( acheté à Quentin leo ) car j'en ai démonté 5 qui sont repartis sur ebay car pas fiable pour finir ...... Beaucoup de boulot au microscope en plus ! ; si ça marche pour certains, faut essayer merci pour ce tuto :D

ag17
Donateur 2016 [Merci !]
Messages : 1297
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: [Fiche:101] Une réparation du chargeur cd

Message par ag17 » 31 déc. 2014, 14:15

Est-ce qu'un cap'tain aurait mesuré les cotes de ces petits ressorts qui semblent être de bien piètre qualité, car il se peut qu'ils correspondent à ceux que j'ai en dormance dans des boites et qui pourraient dépanner ceux qui en aurait besoin :?: :wink: .

Avatar de l’utilisateur
brio77
Donateur 2008 & 2009 & 2010 & 2013 & 2016 [Merci !]
Messages : 6654
Inscription : 19 déc. 2006, 11:14
Localisation : FRANCE - (35) Ille et Vilaine - DINARD

Re: [Fiche:101] Une réparation du chargeur cd

Message par brio77 » 31 déc. 2014, 15:36

Merci pour ce partage !!! 8)

Avatar de l’utilisateur
yenyen92
Messages : 2031
Inscription : 04 févr. 2008, 15:20
Localisation : FRANCE - (78) - Yvelines - Poissy
Contact :

Re: [Fiche:101] Une réparation du chargeur cd

Message par yenyen92 » 01 janv. 2015, 17:44

Merci pour le partage !

185 000 kms (vendu) !

ag17
Donateur 2016 [Merci !]
Messages : 1297
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: [Fiche:101] Une réparation du chargeur cd

Message par ag17 » 03 févr. 2015, 23:12

Une indication sur les cotes de ces ressorts serait bienvenue: diamètre extérieur, diamètre du fil, nombre de spires (longueur) et la cerise... l'effort de traction sous la longueur d'utilisation mesuré au tensimètre. Qui pourra fournir ces renseignements :?: .
Nota: je n'ai pas de chargeur CD, sinon je ne poserais pas la question :roll: .

renoforever
Messages : 345
Inscription : 02 avr. 2012, 17:25
Localisation : PARIS

Re: [Fiche:101] Une réparation du chargeur cd

Message par renoforever » 05 févr. 2015, 23:03

J'ai le mien démonté sous le nez devant mon écran d'ordi depuis un an, il faut que je le re re re démonte pour mesurer.
Avantime Privilège V6 BVM gris acier intérieur cuir beige sahara nov 2001 139 000 kms, E85 depuis mai 2012

ag17
Donateur 2016 [Merci !]
Messages : 1297
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: [Fiche:101] Une réparation du chargeur cd

Message par ag17 » 06 févr. 2015, 23:10

Donc peut-être une info intéressante, concernant ceux que j'ai, et qui ne servent à rien...pour le moment :wink: .

Avatar de l’utilisateur
avantime91
Messages : 1176
Inscription : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: [Fiche:101] Une réparation du chargeur cd

Message par avantime91 » 07 févr. 2015, 12:53

Dis moi KVB-212 ! Comment as tu fait pour savoir que c'était ces petits ressors la cause de nos problèmes avec les chargeurs :?:

ag17
Donateur 2016 [Merci !]
Messages : 1297
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: [Fiche:101] Une réparation du chargeur cd

Message par ag17 » 07 févr. 2015, 14:57

La réponse en début de post...sans doute :wink: .Quand les ressorts sont "tombés" ou détendus, ai-je lu dans plusieurs interventions, le dispositif ne fonctionne plus. Une fois retendus et remis en place : cela fonctionne:CQFD (avec pour certains une lubrification des glissières, si ma lecture a été attentive) :!:

Avatar de l’utilisateur
avantime91
Messages : 1176
Inscription : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: [Fiche:101] Une réparation du chargeur cd

Message par avantime91 » 07 févr. 2015, 22:10

Oui ça j'ai bien compris moi aussi ,je que je veut savoir c'est sur quoi que joue les ressors pour que cela ne fonctionne plus ? Des contacteurs par exemple ?

avt47700
Donateur 2016 [Merci !]
Messages : 545
Inscription : 31 oct. 2013, 10:59
Localisation : FRANCE - (47) - Lot et Garonne - CASTELJALOUX

Re: [Fiche:101] Une réparation du chargeur cd

Message par avt47700 » 08 févr. 2015, 10:48

avantime91 a écrit :Oui ça j'ai bien compris moi aussi ,je que je veut savoir c'est sur quoi que joue les ressors pour que cela ne fonctionne plus ? Des contacteurs par exemple ?
Pour moi , ces ressorts servent à maintenir les plateaux CD ( comme un en rappel de position ) pour que lorsque tu sélectionnes un CD il se présente bien devant la lentille.
Pièces jointes
pioneer_cdx-mg2006[ détail )1].pdf
VUE SUR LES PLATEAUX
(431.61 Kio) Téléchargé 28 fois
Dci - Privilège - T 001404 - NV 296 Vert Scarabée - CUIR02 - Jantes Rhodes 17"
V6 - Dynamique - T001165 - TE549 Bleu Illiade - Jantes Rhodes 17" -

Avatar de l’utilisateur
avantime91
Messages : 1176
Inscription : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: [Fiche:101] Une réparation du chargeur cd

Message par avantime91 » 08 févr. 2015, 10:53

Ok ,j'en ais un qui est en rade ,je vais m'y mettre cette aprèm pour tester :mrgreen:

renoforever
Messages : 345
Inscription : 02 avr. 2012, 17:25
Localisation : PARIS

Re: [Fiche:101] Une réparation du chargeur cd

Message par renoforever » 08 févr. 2015, 19:30

C'est directement mécanique, donc problème de conception. D'où les pannes sur tous nos vaisseaux.
Avantime Privilège V6 BVM gris acier intérieur cuir beige sahara nov 2001 139 000 kms, E85 depuis mai 2012

ag17
Donateur 2016 [Merci !]
Messages : 1297
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: [Fiche:101] Une réparation du chargeur cd

Message par ag17 » 20 févr. 2015, 10:51

Salut Avantime 91, quand tu officieras sur ton chargeur CD, si tu penses à mesurer ces fameux petits ressorts maléfiques, et à indiquer la cotation sur ce post (ou à me l'envoyer en mp), je saurais si ceux que j'ai, peuvent convenir pour dépanner des cap'tains dans l'embarras :wink: .

teixeira41
Messages : 83
Inscription : 01 févr. 2015, 17:03

Re: [Fiche:101] Une réparation du chargeur cd

Message par teixeira41 » 25 févr. 2015, 09:47

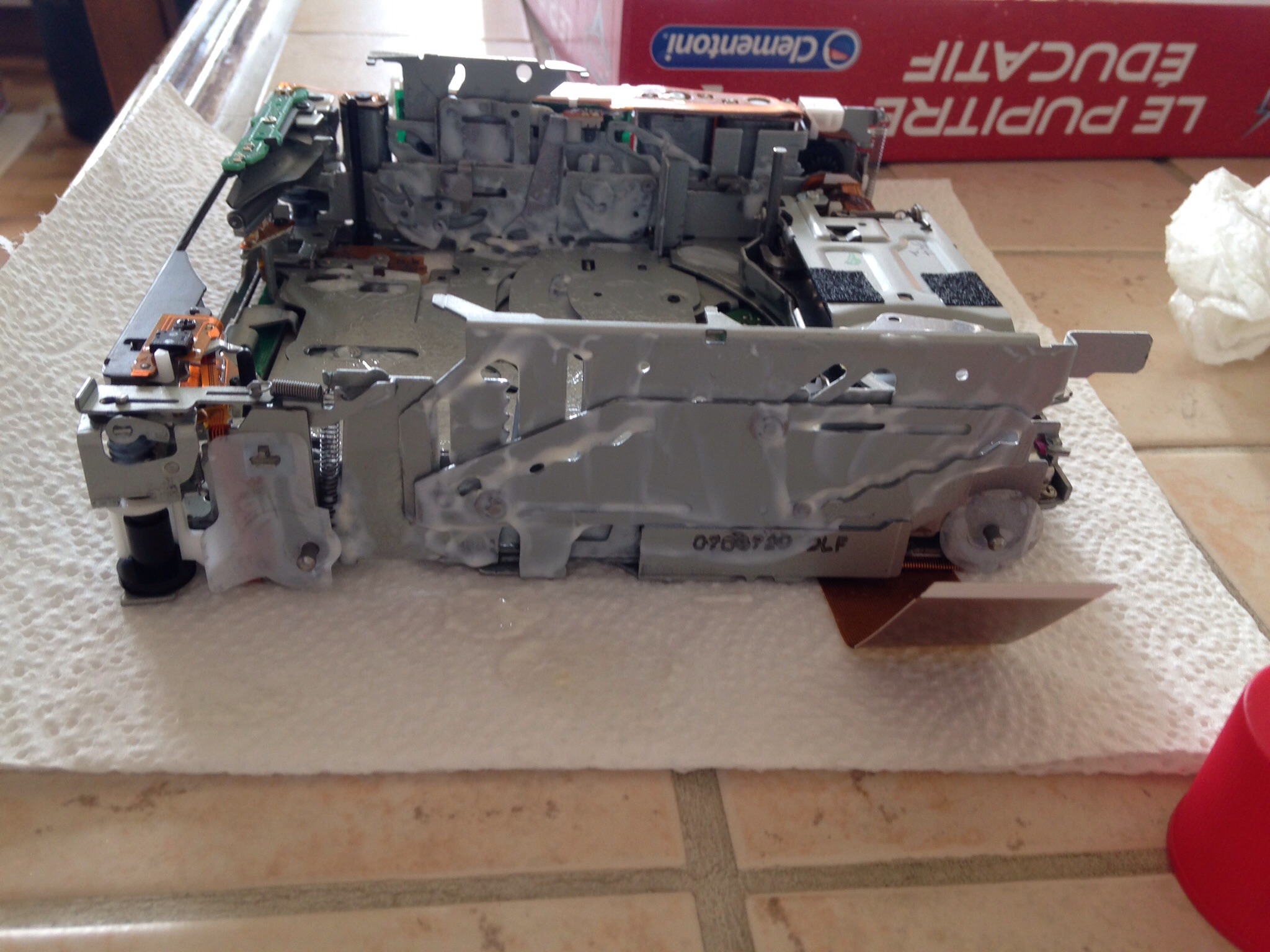

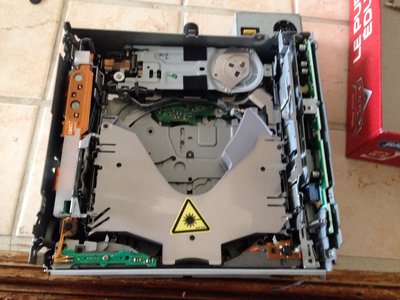

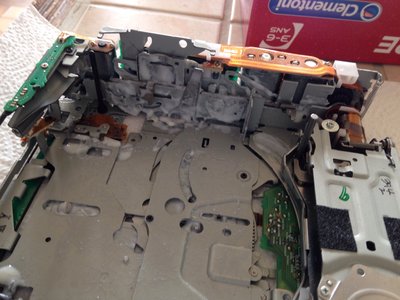

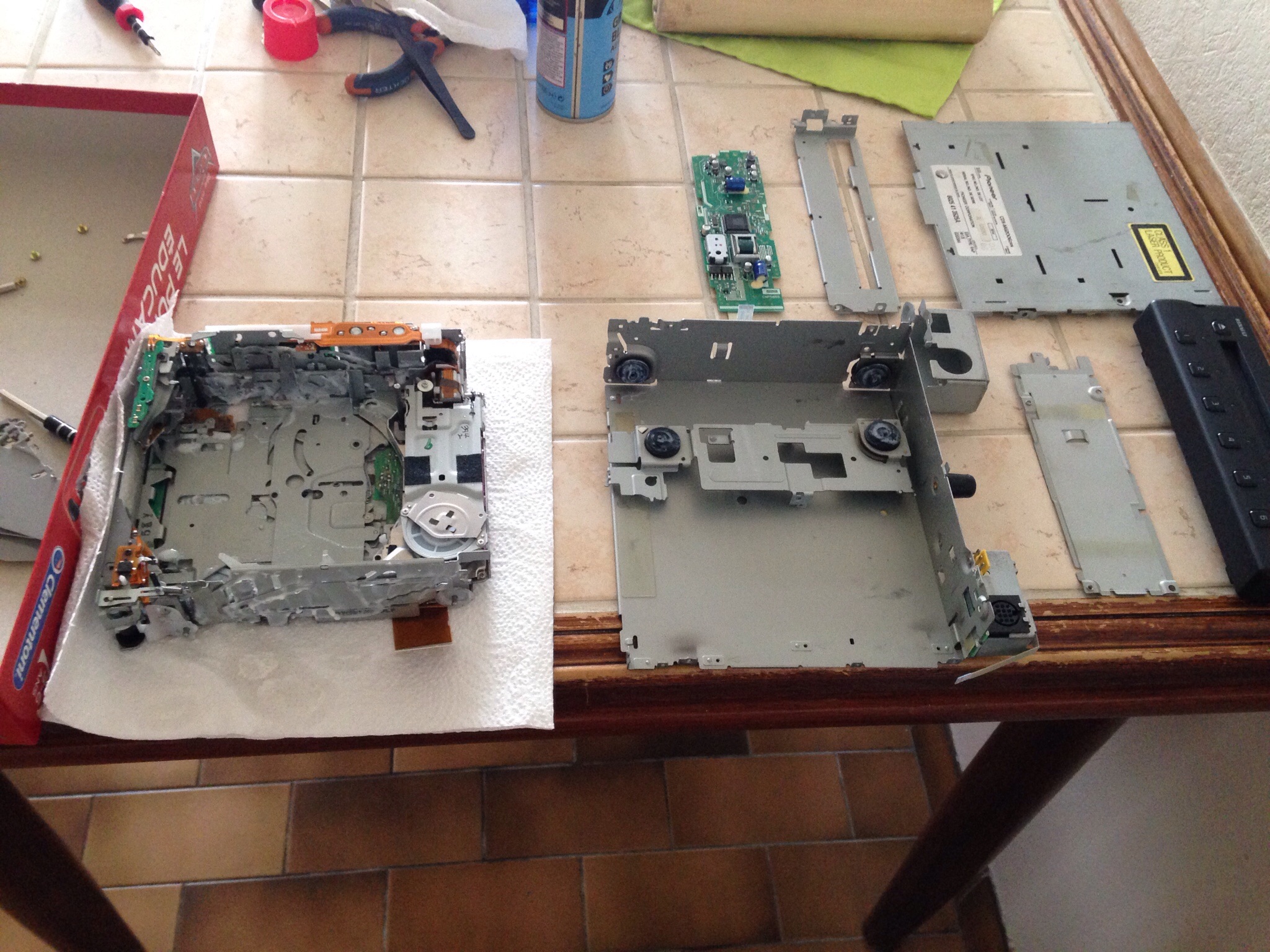

Bonjour à tous, voici mon tuto réparation chargeur CD et après un bon graissage :lol: :lol:
c'est reparti, je suis déjà sur un autre chargeur en réparation, mais brio77 ne sais plus où se trouve Romorantin :wink: :wink: j'ai besoin de certains ressorts qui ont disparu donc si quelqu'un a un chargeur démonté, je suis preneur pour récupérer ces précieux ressorts, merci d'avance les amis :D :D :D

ag17
Donateur 2016 [Merci !]
Messages : 1297
Inscription : 04 janv. 2010, 11:27
Localisation : FRANCE- (79) - Deux Sèvres -

Re: Reparation et fonctionnement chargeur CD

Message par ag17 » 25 févr. 2015, 10:15

Il s'agit sans doute de ces ressorts qui se détendent puis même se décrochent , mettant le plateau de travers :?: . J'ai des ressorts dans une boite et je ne sais pas s'ils peuvent convenir. Je n'ai par contre pas de chargeur CD pour vérifier la compatibilité, et bien que demandes soit faite sur fofos, pas réussi à obtenir les cotes de ces ressorts (3 d'après ma lecture de posts ?). Si tu en obtiens, note: la longueur, le nombre de spires, le diamètre extérieur et le diamètre du fil. Si pas de trouvaille d'un cap'tain, je peux t'en envoyer pour voir et essai ...dans ce cas adresse MP :wink: .
