Installation verrouillage centralisé universel , Grand Air et fermeture des ouvrants

Message par troublouse » 10 févr. 2015, 22:16

Bonjour à tous,
ayant comme d'autres :roll: perdu une clé j'ai décidé d'installer un verrouillage centralisé universel en plus de celui d'origine.

personnes intéressées par un Kit complet:
Orignal : 2
Knarfi : 1
Avantime 91 : 1
KVB-212 : 1

Voici les deux versions

1-version verrouillage centralisé et ouverture Grand air 2- version verrouillage centralisé ,fermeture des ouvrants et ouverture Grand air
Rappel du fonctionnement:
l’interrupteur situé ente les 2 siéges ref"123" sue le schéma envoi une masse en 23 pour la fermeture et une masse en 24 pour l’ouverture sur le connecteur SS1de la BII (ref 645 sur le schéma )

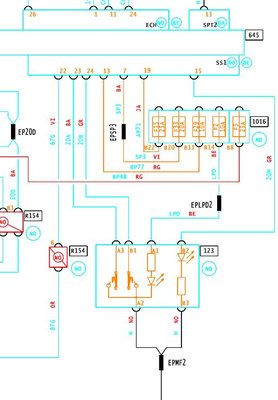

connecteur SS1.JPG
L'interrupteur situé entre les 2 sièges " s'endort "au bout d'un certain temps ; pour le "réveiller" il faut simuler une ouverture de porte en envoyant une masse sur le point 8 (porte droite) ou 20 ( porte gauche )du connecteur SS1 de la BII (ref 645 sur le schéma )

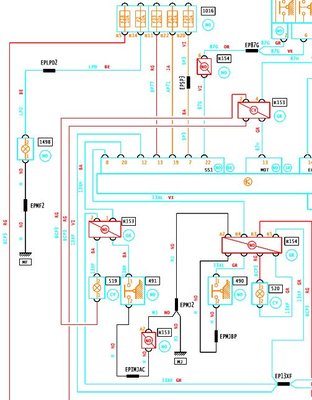

connecteur SS1-portière.JPG
Quand on ouvre ou ferme avec la télécommande les indicateurs de direction clignotent il faut donc envoyer la commande sur les points 2 et 3 du connecteur SP de la BII

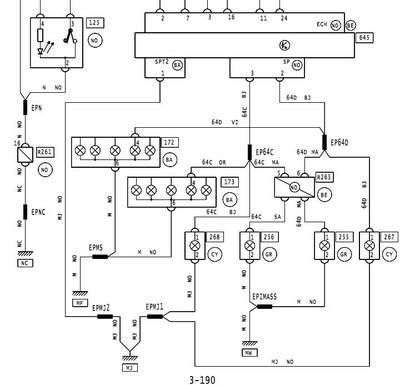

Connecteur SP-indicateur de direction.JPG
La suite de l'installation bientôt
Modifié en dernier par troublouse le 02 avr. 2016, 19:15, modifié 6 fois.
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

Avatar du membre
troublouse
Messages : 412
Enregistré le : 11 mars 2012, 21:00
Localisation : FRANCE - (37) - Indre et Loire - Tours

Re: Installation verrouillage centralisé universel

Message par troublouse » 10 févr. 2015, 22:42

La suite.

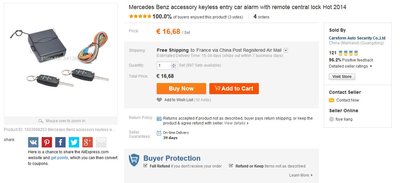

J'ai fait l’acquisition de ce kit:

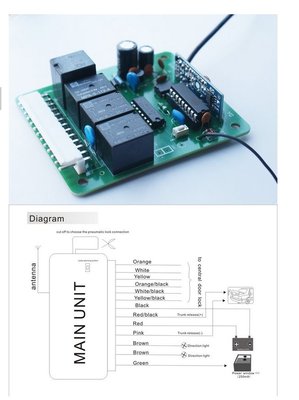

module aliexpress.JPG

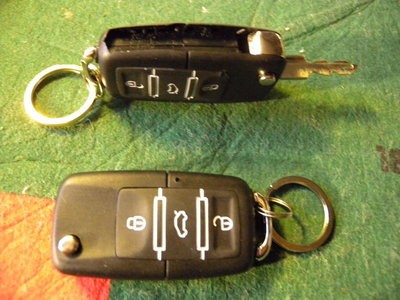

il dispose de deux télécommande avec lame de clef vierge

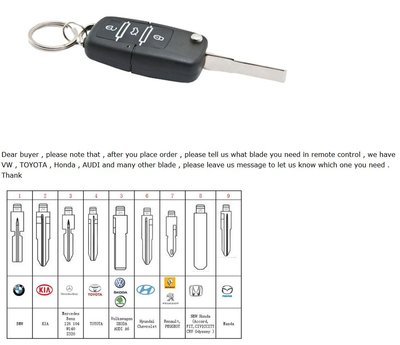

choix clef.JPG
sur la documentation du Kit il faut dans notre cas faire le choix de la commande par une masse ( negative trigger )

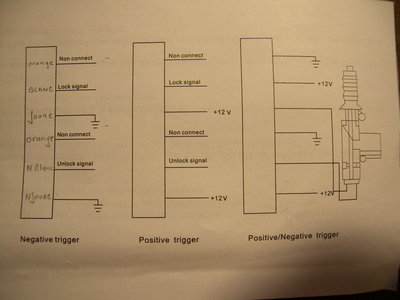

voici les différents fils à câbler:
les fils Blanc et Noir/blanc sont pour la fermeture et l'ouverture.

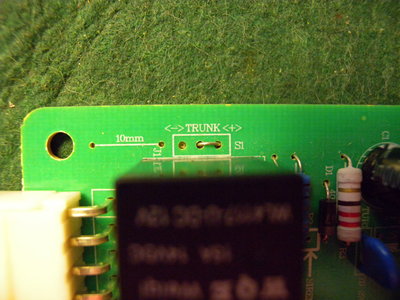

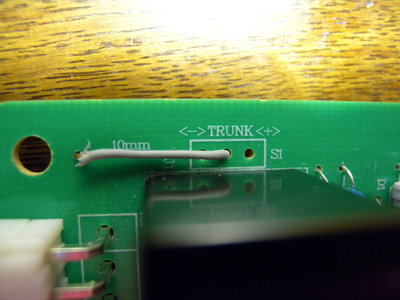

Pour le "reveil" de la BII j'ai modifié le module afin d'utiliser le fil rouge/noir pour cette fonction.

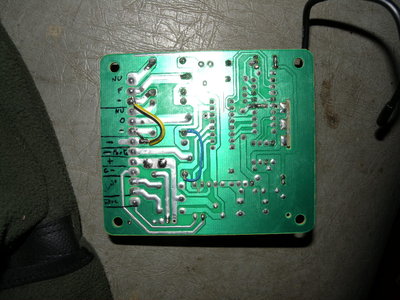

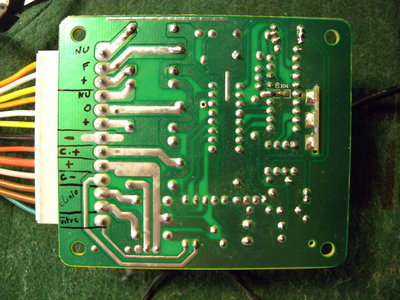

J'ai aussi soudé directement des fils sur le module pour le mettre en configuration "Negative Trigger"

Avant:
Après :
maintenant je vais trier les photos pour la suite
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

Avatar du membre
troublouse
Messages : 412
Enregistré le : 11 mars 2012, 21:00
Localisation : FRANCE - (37) - Indre et Loire - Tours

Re: Installation verrouillage centralisé universel

Message par troublouse » 10 févr. 2015, 23:10

On débranche la batterie avant tout cablage.

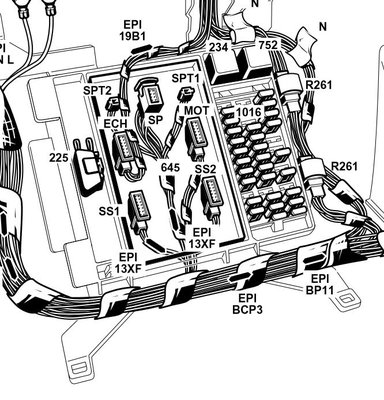

Nous avons donc à cabler sur les connecteurs de la BII:

Connecteur SS1 bleu 26 points :

20 : contact porte avant gauche "réveil " sur fil rouge/noir du module
23 : fermeture porte sur fil blanc du module
24 : ouverture porte sur fil blanc/noir du module

Connecteur SP noir 16 points :

1: Alim 12V du module
2 :Cligno droit sur marron du module
3: Cligno gauche sur marron du module

J'ai repiqué la masse du module sur STP2

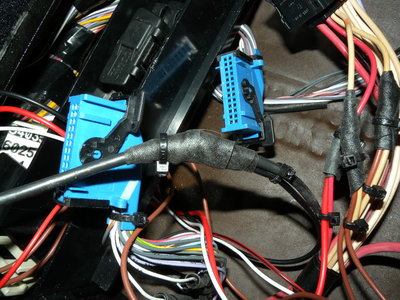

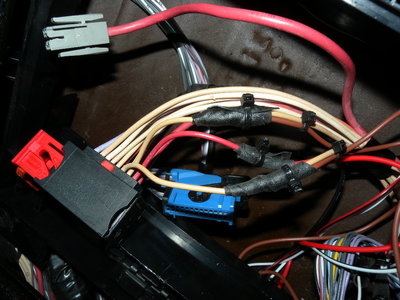

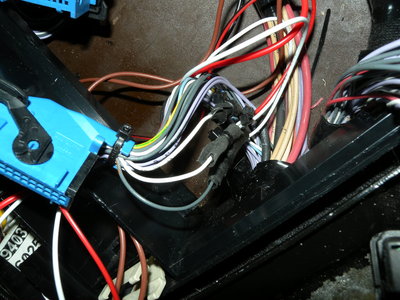

Raccordement sur SS1
Raccordement sur SP
Raccordement sur SPT2
on rebranche tous les connecteurs et on rebranche la batterie .

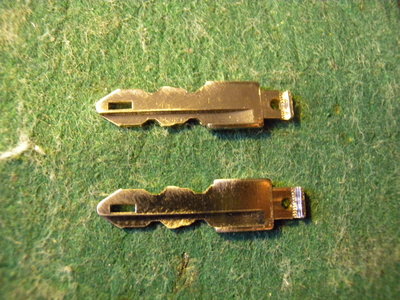

Il reste à faire tailler les 2 lames vierges : 10 euros les 2 chez le cordonnier du coin.

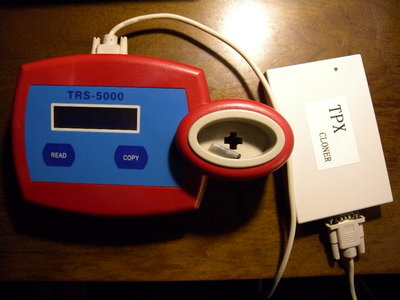

Cloner le transpondeur de ma clef d'origine sur un transpondeur TPX2 avec cette machine:

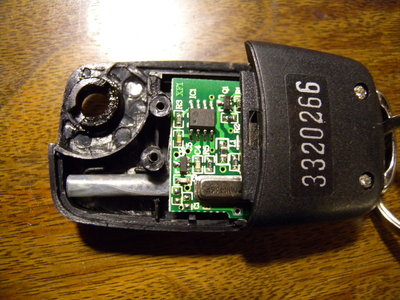

ouvrir la télécommande pour y mettre le transpondeur
refermer la télécommande et faire des tests ......ça marche :mrgreen:
Une journée bien occupée , j’espère ne pas avoir oublier trop d'explication :roll: sinon posez des questions :mrgreen:
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

renoforever
Messages : 354
Enregistré le : 02 avr. 2012, 17:25
Localisation : PARIS

Re: Installation verrouillage centralisé universel

Message par renoforever » 10 févr. 2015, 23:24

Alors là tu bats tous les records ! Après t'être échauffé sur un module E85 tu nous inventes une télécommande plus transpondeur programmé. Respect !
Je vais t'amener mon vaisseau : en 2 minutes tu auras remis mes 2 télécommandes en fonction !
J'ai souvenir de Koukiz et de ses montages audio et GPS tout aussi impressionnants.
Avantime Privilège V6 BVM gris acier intérieur cuir beige sahara nov 2001 139 000 kms, E85 depuis mai 2012

Avatar du membre
troublouse
Messages : 412
Enregistré le : 11 mars 2012, 21:00
Localisation : FRANCE - (37) - Indre et Loire - Tours

Re: Installation verrouillage centralisé universel

Message par troublouse » 10 févr. 2015, 23:41

Le problème c'est que je ne sais pas programmer des télécommandes d'origine :oops:
C'est Brio qui est en train de bosser dessus.
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

Avatar du membre
mac-avant
Messages : 644
Enregistré le : 30 janv. 2011, 07:23
Localisation : FRANCE - (92) - Hauts de Seine

Re: Installation verrouillage centralisé universel

Message par mac-avant » 11 févr. 2015, 00:04

Bravo!!!!!!!!!!!!!

ça fait plus deux ans que j'ai un kit comme le tien qui dort dans son emballage.
Imagev6 privilège , couleur cannelle, KS, jantes 18", multimédia 9" camera de recul, retros vidéo , kit E85.


"désolé pour mes fautes d'orthographes ! Antony "

Avatar du membre
troublouse
Messages : 412
Enregistré le : 11 mars 2012, 21:00
Localisation : FRANCE - (37) - Indre et Loire - Tours

Re: Installation verrouillage centralisé universel

Message par troublouse » 11 févr. 2015, 00:07

Tu vois ce qu'il te reste à faire... :mrgreen:
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

Avatar du membre
avantime91
Messages : 1175
Enregistré le : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: Installation verrouillage centralisé universel

Message par avantime91 » 11 févr. 2015, 07:55

Franchement respect ,il y a des bons sur ce forum :shock:
Encore bravo pour ton travail l'ami ,tu mérites bien tes barrettes de capitaine :wink:
Il faut en faire un beau tuto d'urgence :idea:

Avatar du membre
brio77
Donateur 2008 & 2009 & 2010 & 2013 & 2016 [Merci !]
Messages : 6815
Enregistré le : 19 déc. 2006, 11:14
Localisation : FRANCE - (35) Ille et Vilaine - DINARD

Re: Installation verrouillage centralisé universel

Message par brio77 » 11 févr. 2015, 10:26

Bravo, en plus un résultat avec des clés, genre Peugeot, qui ne font plus de trous dans les poches des jeans !!! :wink: :mrgreen:
Magnifique !!!

Avatar du membre
avantime91
Messages : 1175
Enregistré le : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: Installation verrouillage centralisé universel

Message par avantime91 » 11 févr. 2015, 13:30

Du coup ,comme nos hayons s'ouvrent avec une commande électrique ! n'est il pas possible d'utiliser le bouton de la télécommande pour ouvrir celui ci :?:
Modifié en dernier par avantime91 le 11 févr. 2015, 13:33, modifié 1 fois.

Avatar du membre
mac-avant
Messages : 644
Enregistré le : 30 janv. 2011, 07:23
Localisation : FRANCE - (92) - Hauts de Seine

Re: Installation verrouillage centralisé universel

Message par mac-avant » 11 févr. 2015, 13:33

Nico c'est ce que je voulais faire en achetant le kit.
Imagev6 privilège , couleur cannelle, KS, jantes 18", multimédia 9" camera de recul, retros vidéo , kit E85.


"désolé pour mes fautes d'orthographes ! Antony "

Avatar du membre
avantime91
Messages : 1175
Enregistré le : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: Installation verrouillage centralisé universel

Message par avantime91 » 11 févr. 2015, 13:34

:D

Avatar du membre
brio77
Donateur 2008 & 2009 & 2010 & 2013 & 2016 [Merci !]
Messages : 6815
Enregistré le : 19 déc. 2006, 11:14
Localisation : FRANCE - (35) Ille et Vilaine - DINARD

Re: Installation verrouillage centralisé universel

Message par brio77 » 11 févr. 2015, 14:17

avantime91 a écrit :Du coup ,comme nos hayons s'ouvrent avec une commande électrique ! n'est il pas possible d'utiliser le bouton de la télécommande pour ouvrir celui ci :?:
Par contre, il faudrait mettre des vérins pour le lever, car sur la partie basse, les vérins le plaquent.... :|

BeZyaH
Messages : 544
Enregistré le : 14 nov. 2013, 19:37
Localisation : FRANCE - (29) - Finistère - Brest

Re: Installation verrouillage centralisé universel

Message par BeZyaH » 11 févr. 2015, 20:20

Bravo Troublouse,
chapeau bas, quelle maitrise!
V6 BVA Privilège, Bleu Méthyl, cuir 03, DEOT T004002,120053kms au 31/10/2016

Avatar du membre
mac-avant
Messages : 644
Enregistré le : 30 janv. 2011, 07:23
Localisation : FRANCE - (92) - Hauts de Seine

Re: Installation verrouillage centralisé universel

Message par mac-avant » 11 févr. 2015, 20:51

Et il y a un troisième bouton qui peut servir à ouvrir le mode grand air vu qu'il y a déjà le kit de fermeture de celui ci.
Imagev6 privilège , couleur cannelle, KS, jantes 18", multimédia 9" camera de recul, retros vidéo , kit E85.


"désolé pour mes fautes d'orthographes ! Antony "

Avatar du membre
troublouse
Messages : 412
Enregistré le : 11 mars 2012, 21:00
Localisation : FRANCE - (37) - Indre et Loire - Tours

Re: Installation verrouillage centralisé universel

Message par troublouse » 11 févr. 2015, 22:10

C'est une bonne idée je vais y réfléchir :mrgreen:
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

Avatar du membre
avantime91
Messages : 1175
Enregistré le : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: Installation verrouillage centralisé universel

Message par avantime91 » 12 févr. 2015, 07:58

Peut être bientôt un nouveau kit prêt à monter pour nos vaisseaux :mrgreen:

Avatar du membre
Alphomega
Messages : 752
Enregistré le : 22 mai 2013, 18:41
Localisation : FRANCE - (66) - Pyrénées-Orientales - PIA
Contact :

Re: Installation verrouillage centralisé universel

Message par Alphomega » 12 févr. 2015, 11:43

Prêt à monter... j'y arriverai peut-être...
:lol:
http://alphomega66.free.fr (Gilles) Image 273000 km

Avatar du membre
troublouse
Messages : 412
Enregistré le : 11 mars 2012, 21:00
Localisation : FRANCE - (37) - Indre et Loire - Tours

Re: Installation verrouillage centralisé universel

Message par troublouse » 12 févr. 2015, 20:27

Bon et bien c'est tout réfléchi :mrgreen: je viens de faire le nouveau plan et je teste le proto ouverture "Grand Air " demain
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

Avatar du membre
mac-avant
Messages : 644
Enregistré le : 30 janv. 2011, 07:23
Localisation : FRANCE - (92) - Hauts de Seine

Re: Installation verrouillage centralisé universel

Message par mac-avant » 12 févr. 2015, 21:03

Super !!!!!!!!!! 8) on compte sur toi
Imagev6 privilège , couleur cannelle, KS, jantes 18", multimédia 9" camera de recul, retros vidéo , kit E85.


"désolé pour mes fautes d'orthographes ! Antony "

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: Installation verrouillage centralisé universel

Message par Spaza » 12 févr. 2015, 22:20

Bravo

teixeira41
Messages : 83
Enregistré le : 01 févr. 2015, 17:03

Re: Installation verrouillage centralisé universel

Message par teixeira41 » 12 févr. 2015, 23:02

Franchement il y a que des bons sur ce site bravo pour la télécommande tu peux te mettre à ton compte car t'a du boulot assuré :D :D :D Si tu passes sur Romorantin fais moi signe :mrgreen: :mrgreen: :mrgreen: lol

Avatar du membre
troublouse
Messages : 412
Enregistré le : 11 mars 2012, 21:00
Localisation : FRANCE - (37) - Indre et Loire - Tours

Re: Installation verrouillage centralisé universel

Message par troublouse » 12 févr. 2015, 23:28

J'y étais hier :lol:
ESPACE 1 Phase 1 2000TSE de 1985 303700km .
ESPACE 1 Phase 2 2000GTS Ambulance SANICAR de 1990 226700Km
ESPACE 1 Phase 2 2.0i Connolly Limited de 1990 407000 Km
BMW R1100RT.

Avatar du membre
avantime91
Messages : 1175
Enregistré le : 20 nov. 2011, 15:30
Localisation : FRANCE - (91) - Essonne - Breuillet

Re: Installation verrouillage centralisé universel

Message par avantime91 » 13 févr. 2015, 08:06

troublouse a écrit : Bon et bien c'est tout réfléchi :mrgreen: je viens de faire le nouveau plan et je teste le proto ouverture "Grand Air " demain

J’espère que tu vas nous faire un kit prêt à monter :idea: :mrgreen:

Avatar du membre
Alaing
Donateur 2012 & 2018 [Merci !]
Messages : 588
Enregistré le : 25 janv. 2012, 14:47
Localisation : FRANCE - (33) - Gironde - Bordeaux

Re: Installation verrouillage centralisé universel

Message par Alaing » 13 févr. 2015, 12:58

C'est beau d'avoir du temps...et la compétence ;-)
Bravo Yves. Alaing
Avantime V6 BVM Privilège Gris acier 207 800 km - Ducatis ST2 2003 et 2005 - Suzuki DR 650 SE 1997

Répondre

Retourner vers « Les Ordinateurs de bord et leurs problèmes »
