[Fiche:1] Kit Parrot sur Ampli Pioneer Privilège

Message par OASIS » 15 mars 2013, 12:44

Bonjour.
Sauf erreur, le tuto n'est pas encore réalisé.
Est ce que quelqu'un peut résumer ici les grandes lignes du montage d'un kit Parrot sur un Avantime Privilège avec l'ampli Pioneer sous le siège et mentionner les câbles ou accessoires à prévoir ?
Merci.
OASIS
o_o Co-fondateur historique du site AvantimePassion.fr -_o
2005 : 2.2 dCi Dynamique Rouge de Mars
2010 : V6 BVA Privilège Noir Nocturne PE2 Gris Cendre
2011 : V6 BM Privilège Bleu Iliade Cuir Noir
2013 : V6 BM Privilège Gris Acier PE2 Gris Cendre

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: Parrot sur Ampli Pioneer Privilege

Message par Spaza » 15 mars 2013, 18:03

Ça sera pour ce weekend :mrgreen:

Avatar du membre
OASIS
Designer du Site
Messages : 993
Enregistré le : 27 déc. 2006, 00:12
Localisation : FRANCE - 25 - Doubs - Besançon
Contact :

Re: Parrot sur Ampli Pioneer Privilege

Message par OASIS » 15 mars 2013, 19:28

Tu peux déjà faire une description rapide Spaza ?

OASIS
o_o Co-fondateur historique du site AvantimePassion.fr -_o
2005 : 2.2 dCi Dynamique Rouge de Mars
2010 : V6 BVA Privilège Noir Nocturne PE2 Gris Cendre
2011 : V6 BM Privilège Bleu Iliade Cuir Noir
2013 : V6 BM Privilège Gris Acier PE2 Gris Cendre

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 15:16

Voila la fiche demandée:

- Présentation du site parrot
- Présentation du kit parrot MKI 9100 et 9200.
- Composition du kit parrot 9100
- Tuto de montage mki 9100
- Documentations techniques et manuels d’utilisation.
- Mise à jour logiciel des kits Parrot
- FAQ

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 15:22

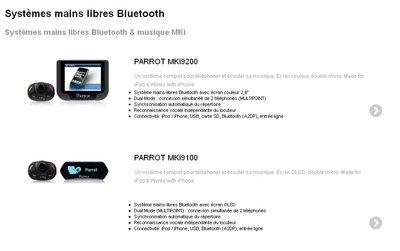

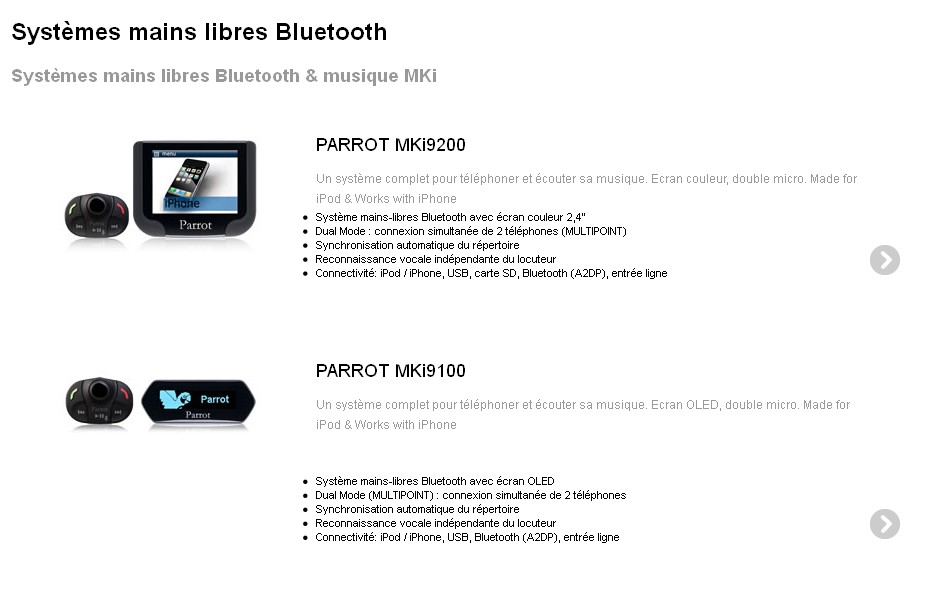

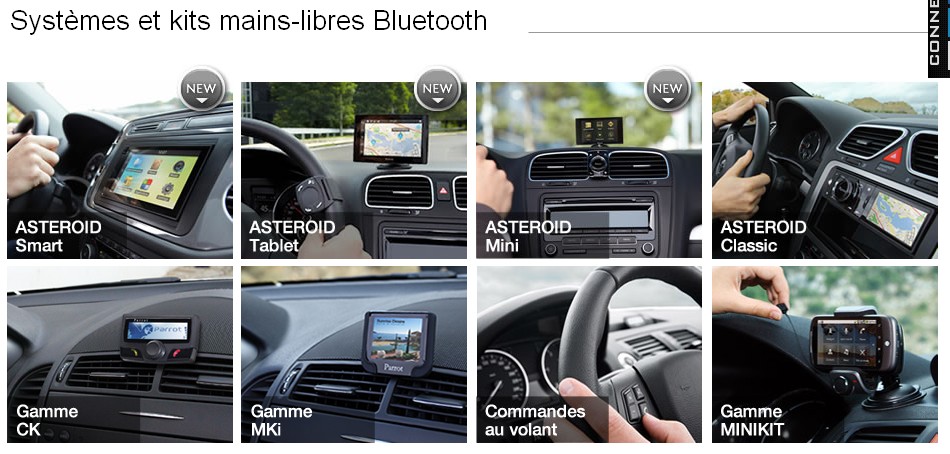

Présentation du site parrot :

Voici le lien du site Parrot: http://www.parrot.com/fr
& 2013-03-16_142114.JPG
& SITE PARROT 1 2013-03-16_115651.JPG

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 15:29

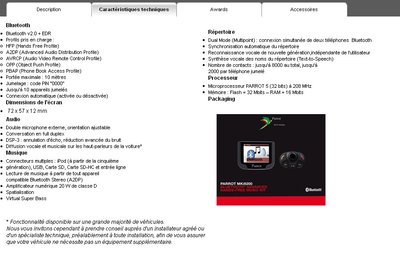

& Techn 2013-03-16_115808.JPG

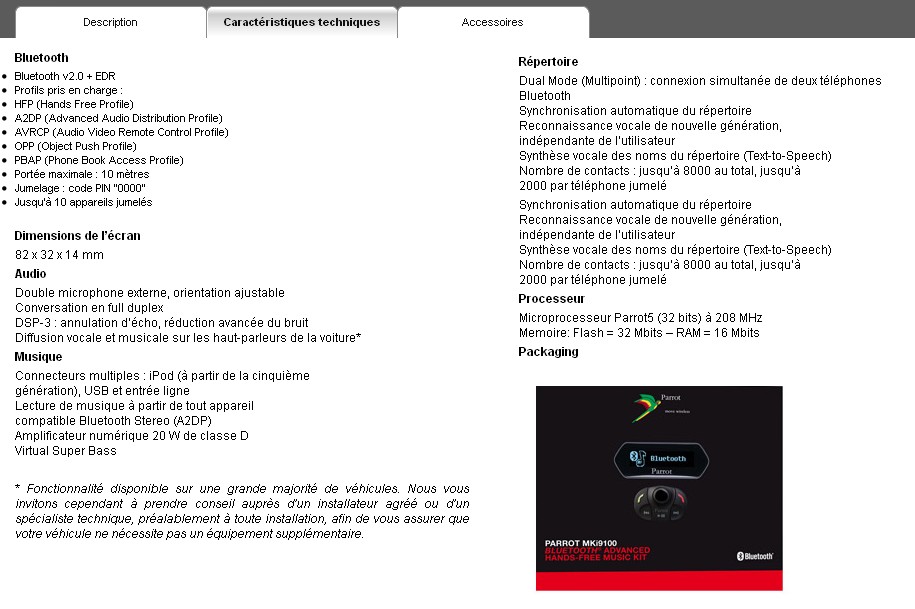

& techn 2013-03-16_120259.JPG

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 16:12

Composition du kit:

- Microphones doubles et câble.
- Bouton de commande sans fils.
- Accessoires divers et piles CR2032 3 V ( Comme celle la telecommande de notre clef)
- Ecran et son câble de raccordements
- Boitier bleu Parrot
- Câble pour auxiliaires (iphone, ipad, etc... ).
- Câblage d’interconnexion du système Parrot
- Notice parrot

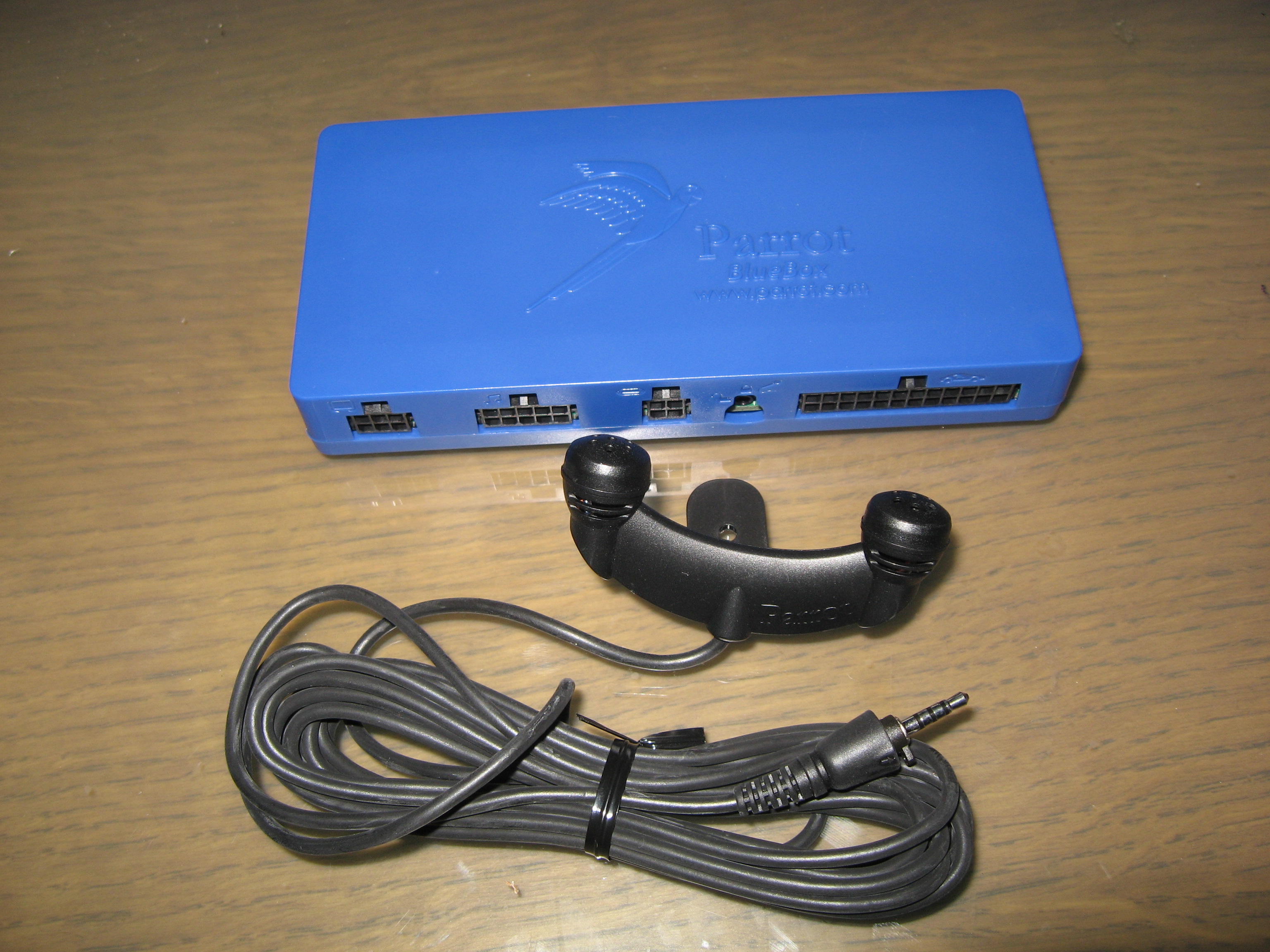

& boitier parrot et doble micro.jpg
& boitier Parrot et double micro

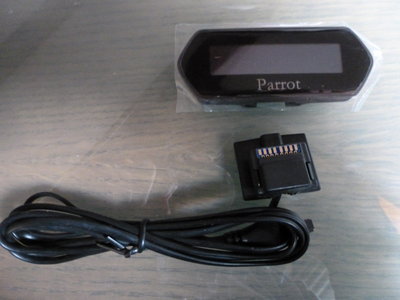

& Ecran de visualisation et connecteur et cable.JPG
& Ecran de visualisation et connecteur et cable
& Ecran de commande et support.JPG
& bouton de commande et support

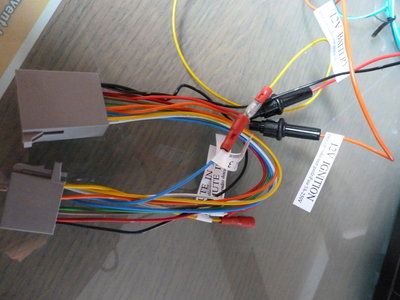

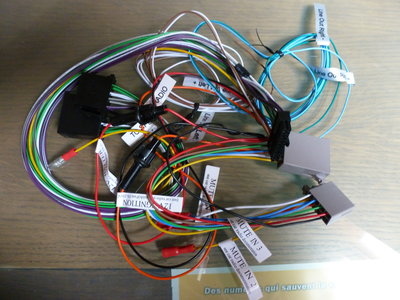

& cablage d'interconnexion .JPG
& cablage d'interconnexion

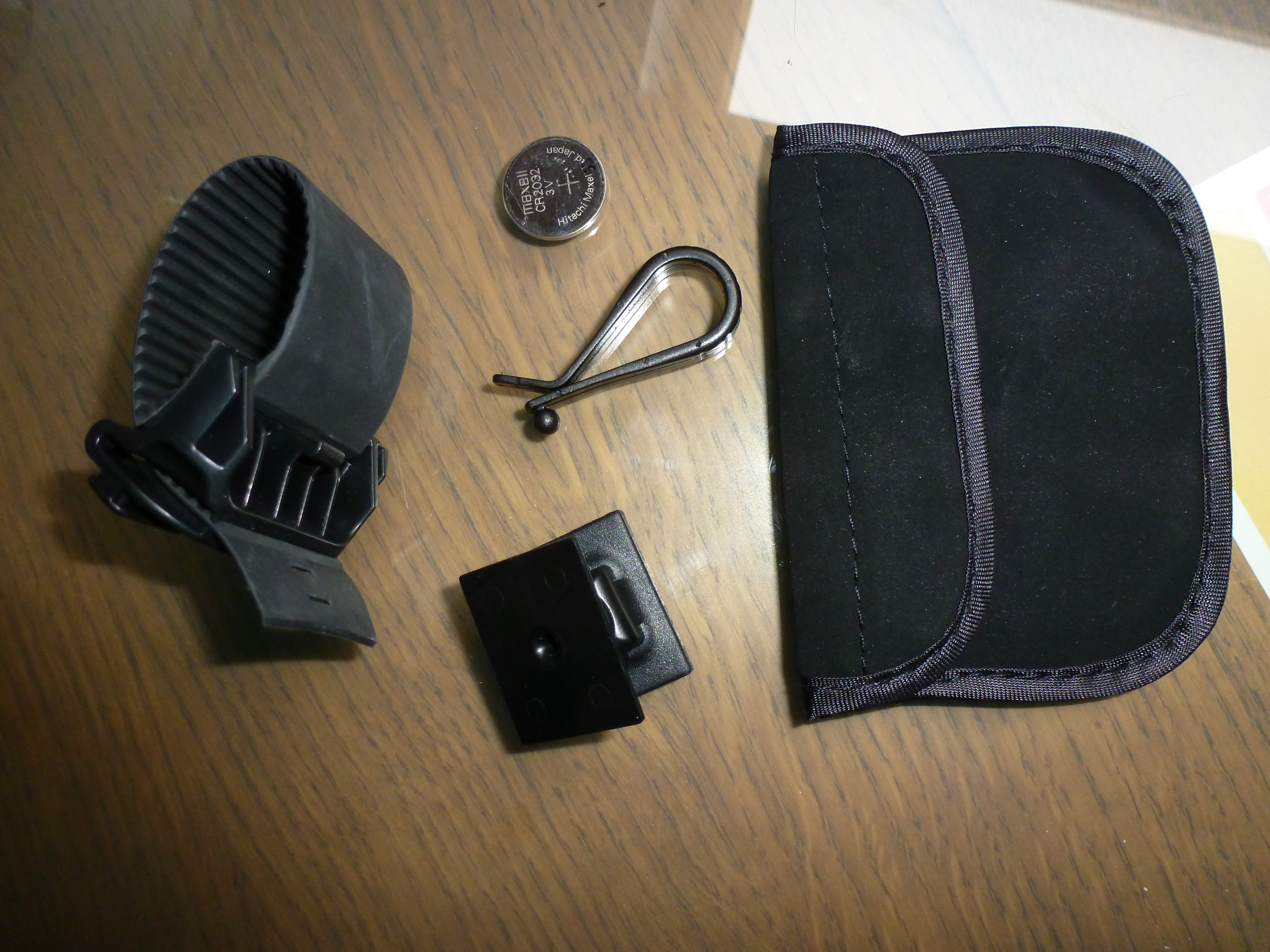

& accessoires.JPG
& accessoires

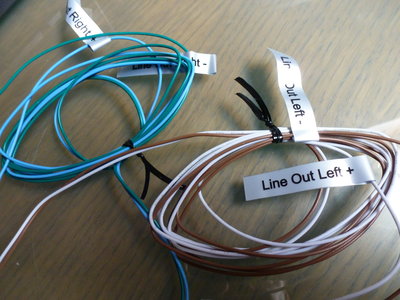

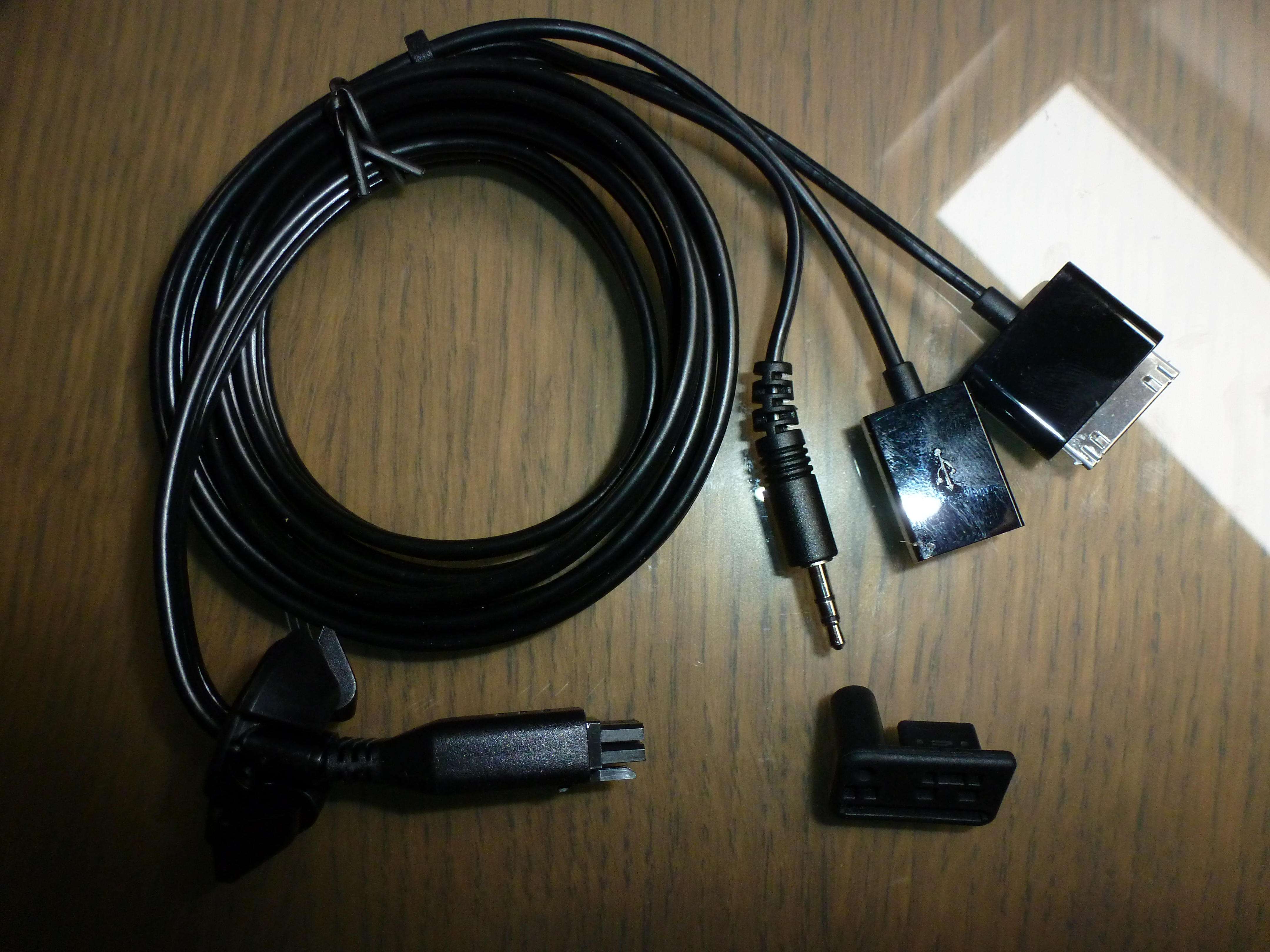

& cable auxiliaire .JPG
& cable auxiliaire

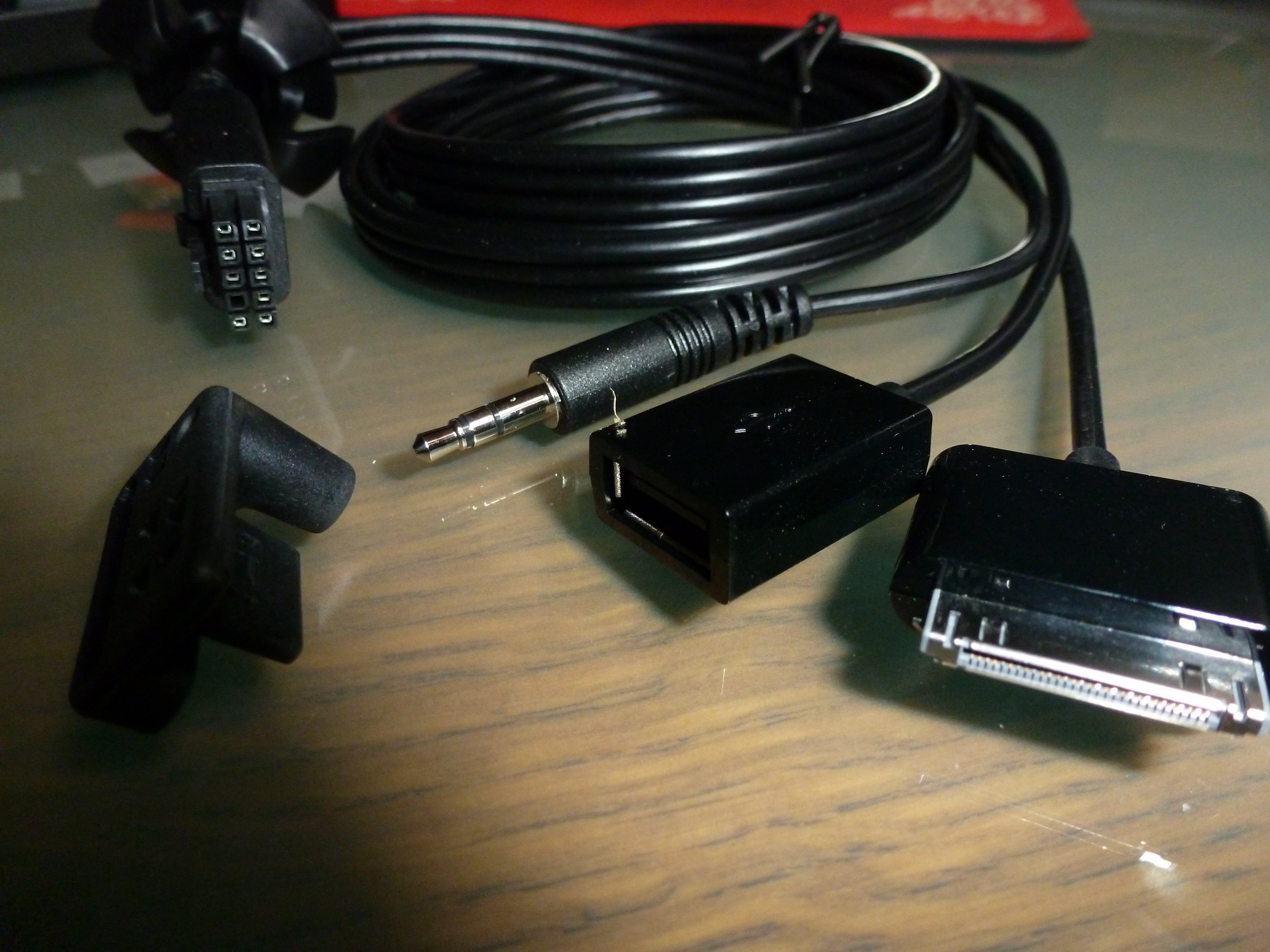

& fiche usb, jack et apple.JPG
& fiche usb, jack et apple

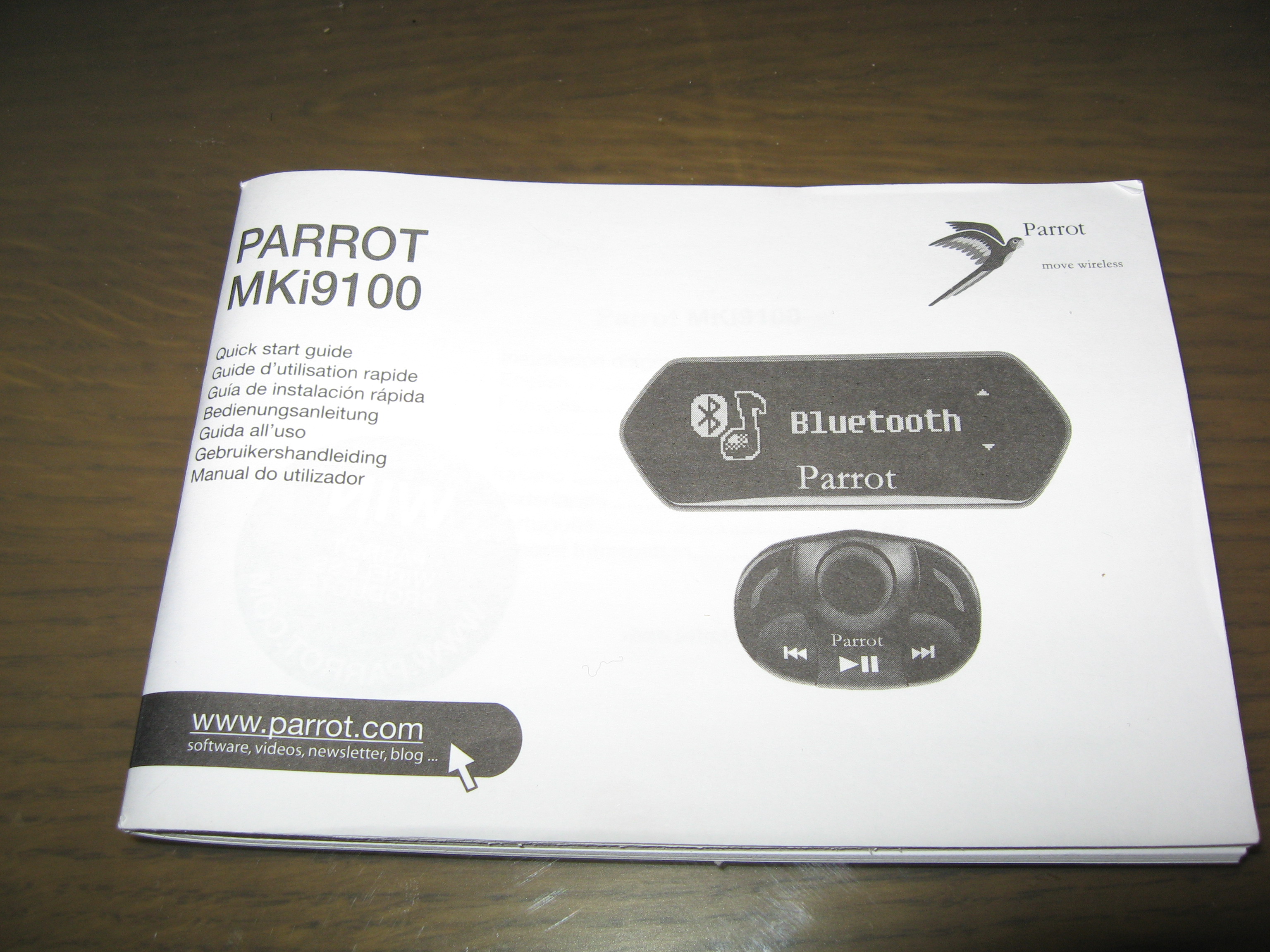

& notice PARROT .jpg
& notice PARROT

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 17:06

Maintenant l'implantation dans nos avantimes Privilége.

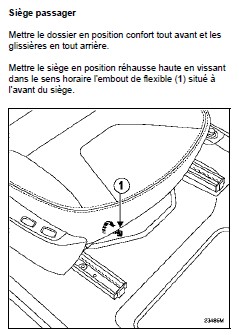

- Levage du siège passager :roll: :mrgreen:
.
& levage siege 2013-03-16_163648.JPG
& levage siege 2013-03-16_163648.JPG (27.65 Kio) Vu 2588 fois

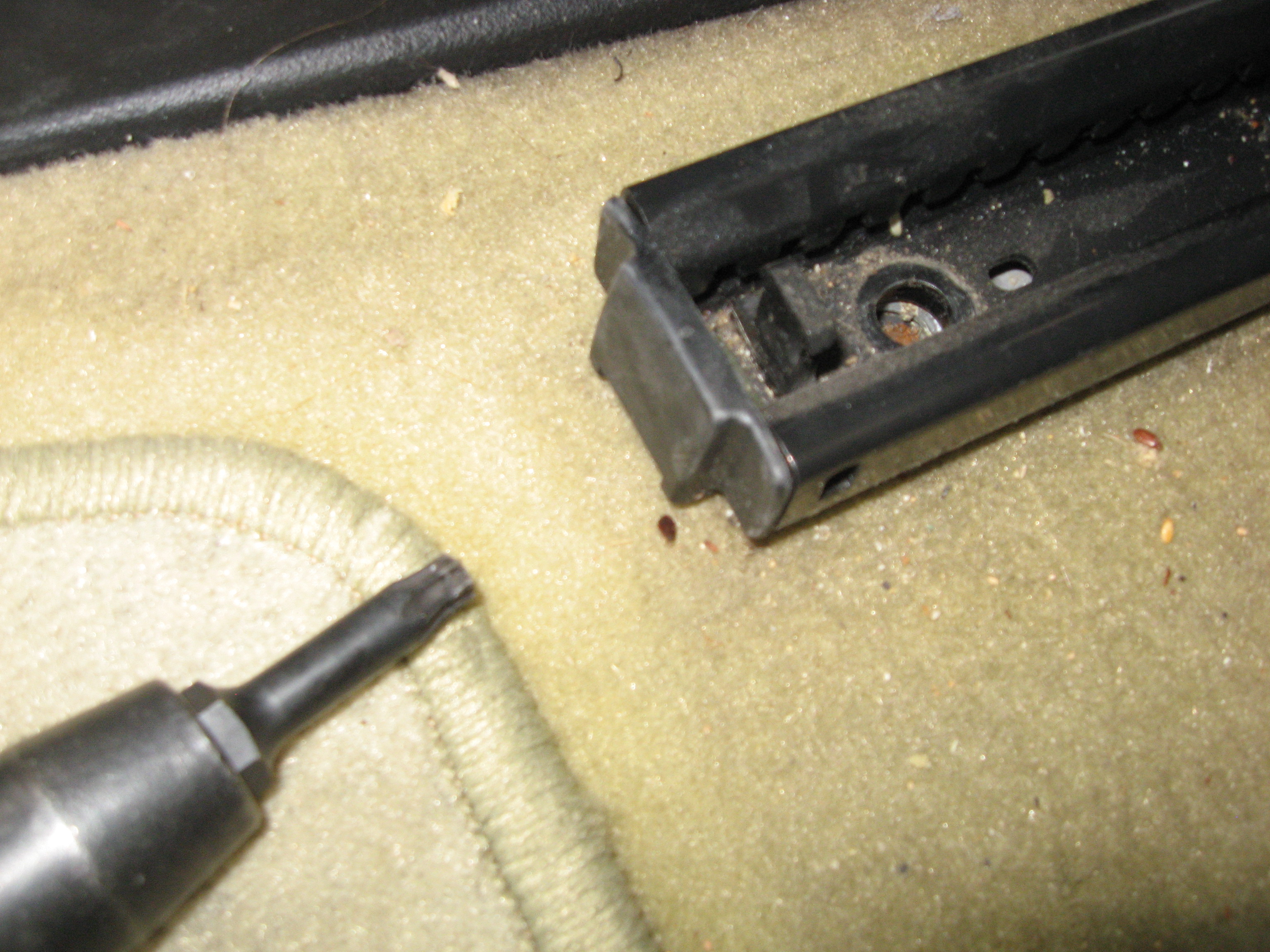

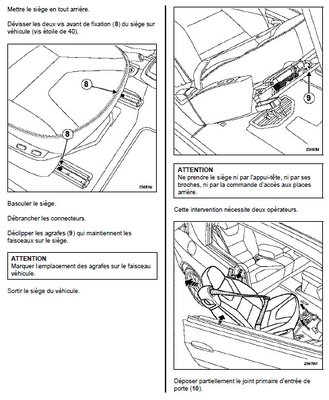

- Démontage du siège passager pour atteindre l'ampli ( 5 vis torx )

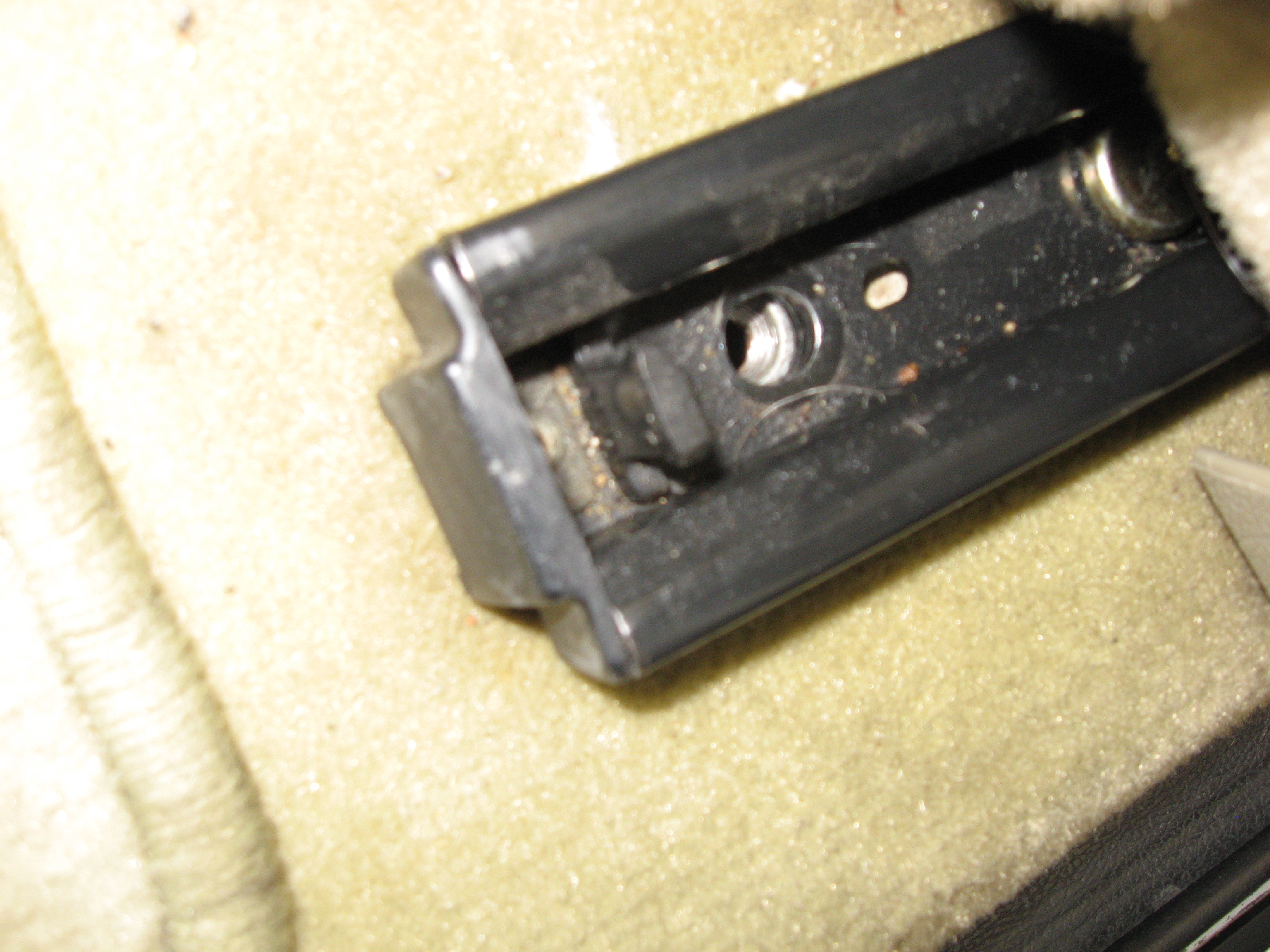

& vis du siege .jpg
& vis siege .jpg
&2 demontage siege 2013-03-16_163823.JPG
&3 demontage siege 013-03-16_163729.JPG
&3 demontage siege 013-03-16_163729.JPG (24.42 Kio) Vu 2588 fois

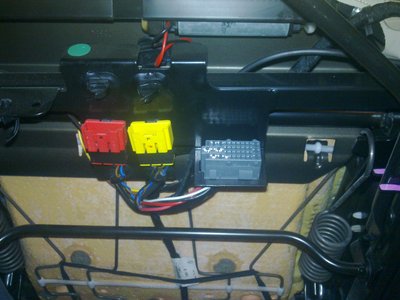

- Déconnexion (connecteur sous siege ) pour retrait de celui ci
& connecteurs .jpg
- Retrait du siège passager
& siege sortie .jpg

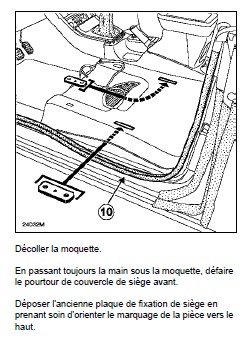

- Démontage cache plastique sous le siège et moquette ( un peu :evil: )
&4 depose moquette 2013-03-16_163909.JPG
&4 depose moquette 2013-03-16_163909.JPG (37.94 Kio) Vu 2588 fois
Plan B pour la moquette, une découpe au cutter et on démonte rien :mrgreen:

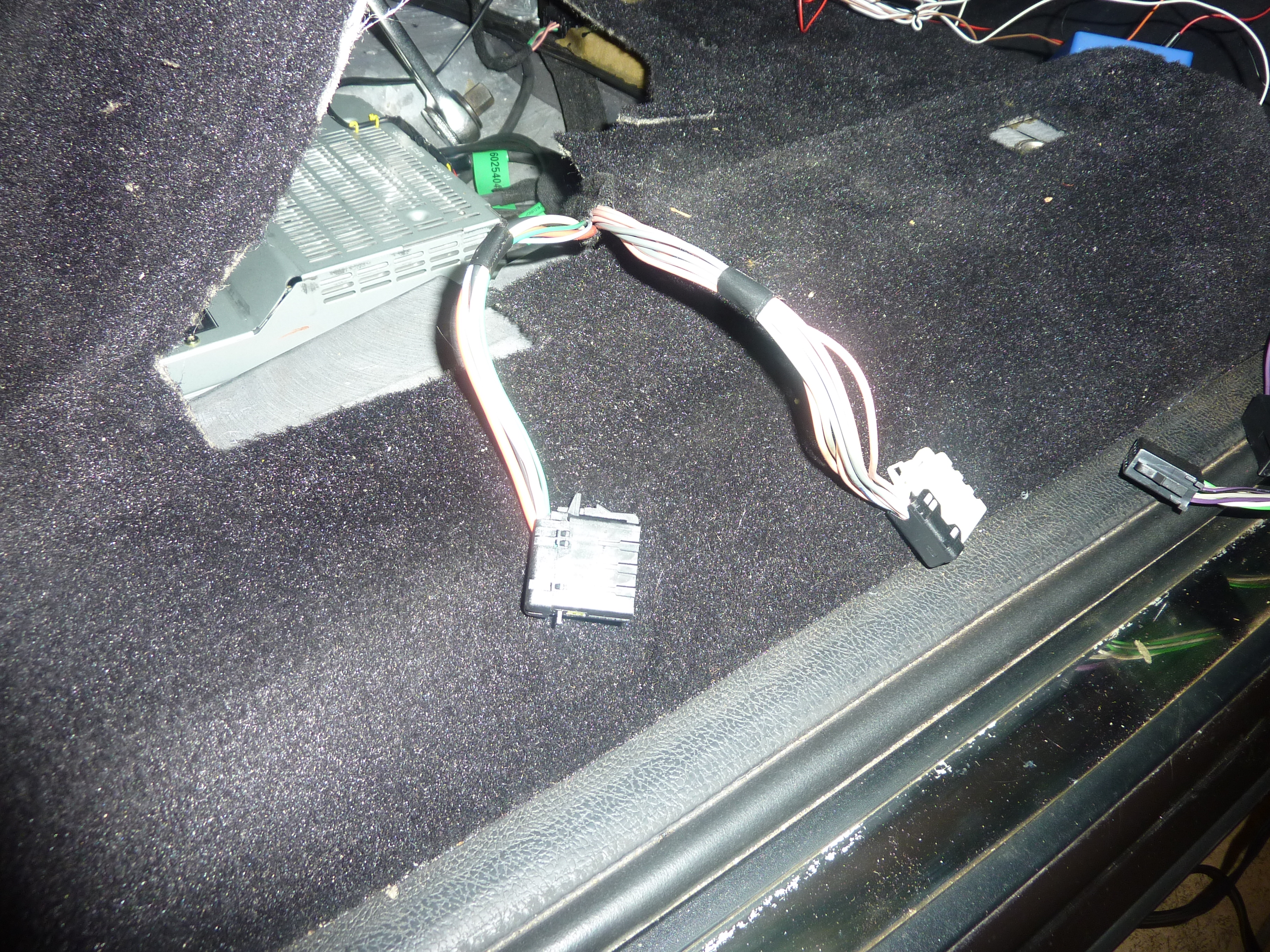

& connecteur iso.jpg

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 18:10

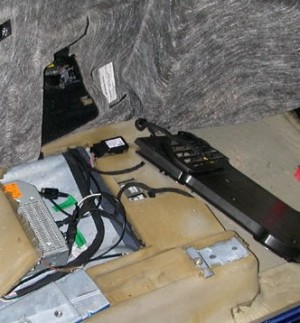

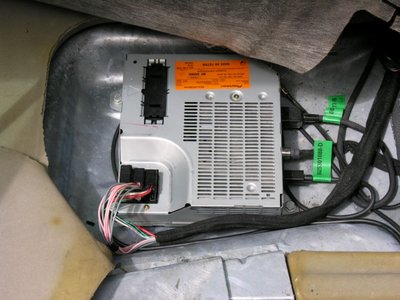

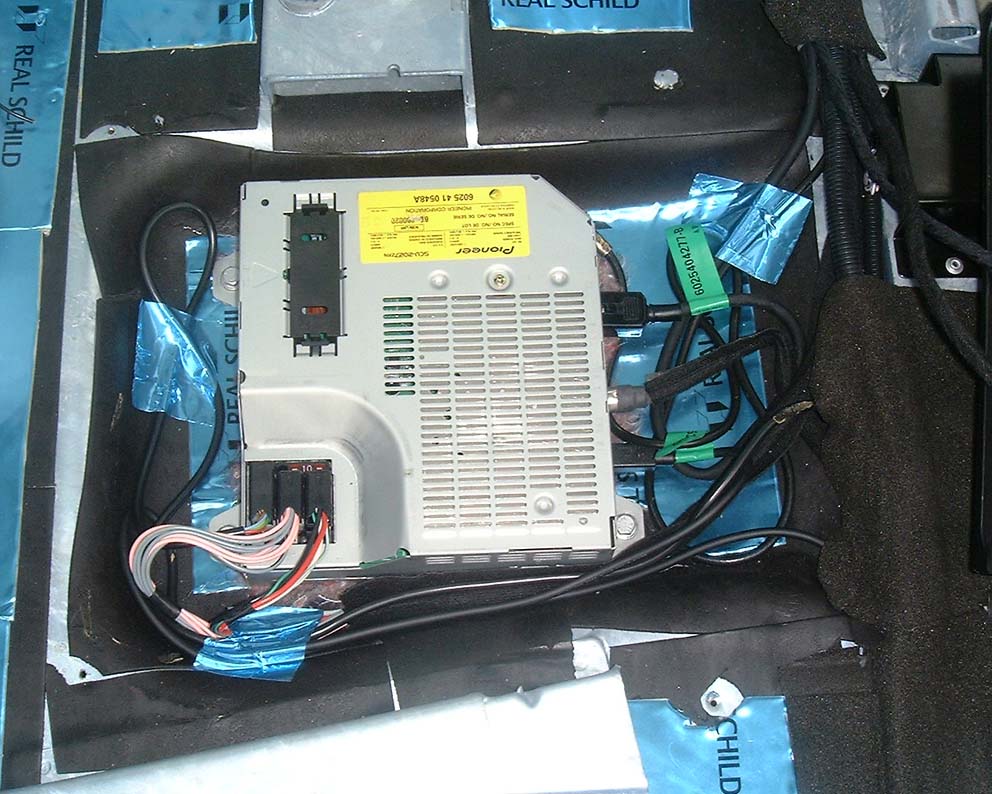

Une fois la moquette et le cache plastique retiré, on découvre l'amplificateur Pioneer :shock:
& image 2013-03-16_172721.JPG
& image 2013-03-16_172721.JPG (31.85 Kio) Vu 2587 fois
& Scu 2556 Zrn.jpg
& ampli2 .jpg
& ampli2 .jpg (15.87 Kio) Vu 2587 fois

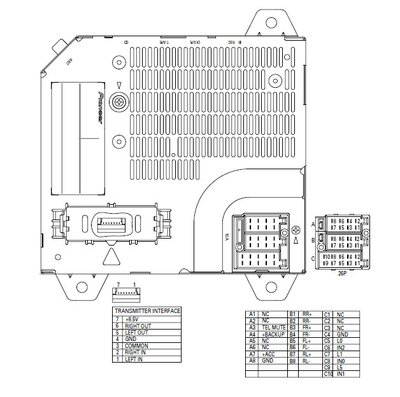

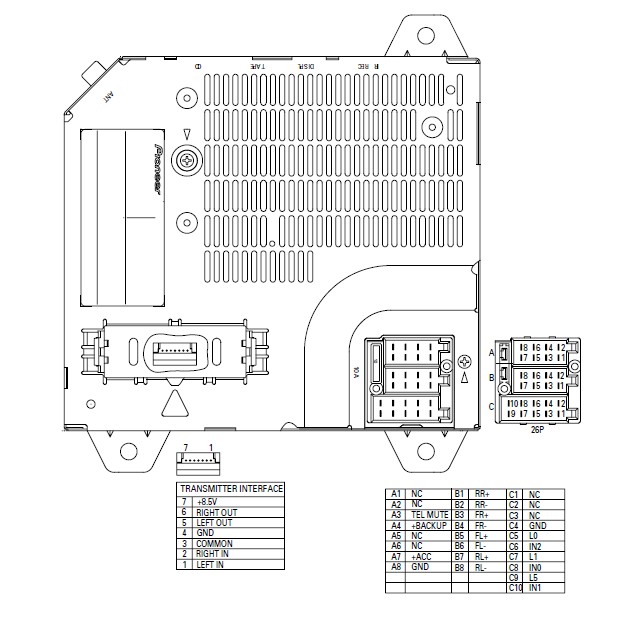

& image AMPLI  2013-03-16_113157.JPG

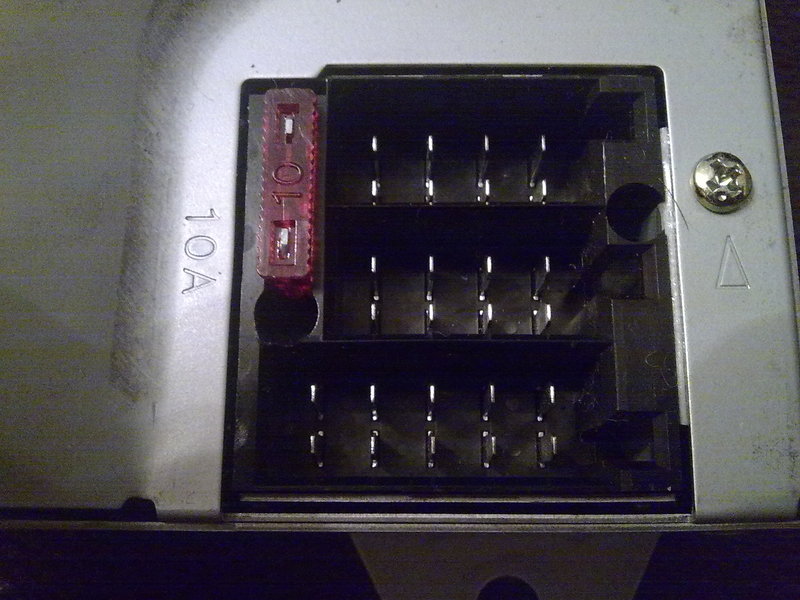

& Connecteur ISO Ampli.jpg

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 19:21

On passe au montage:

- du micro dans son emplacement d'origine, il suffit de décrocher la protection et ensuite jouer un peu du cutter dans le plastique arrière pour faire rentrer le micro et pouvoir remettre le cache .

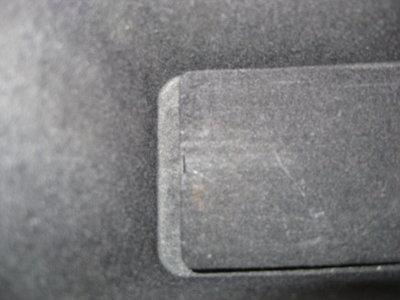

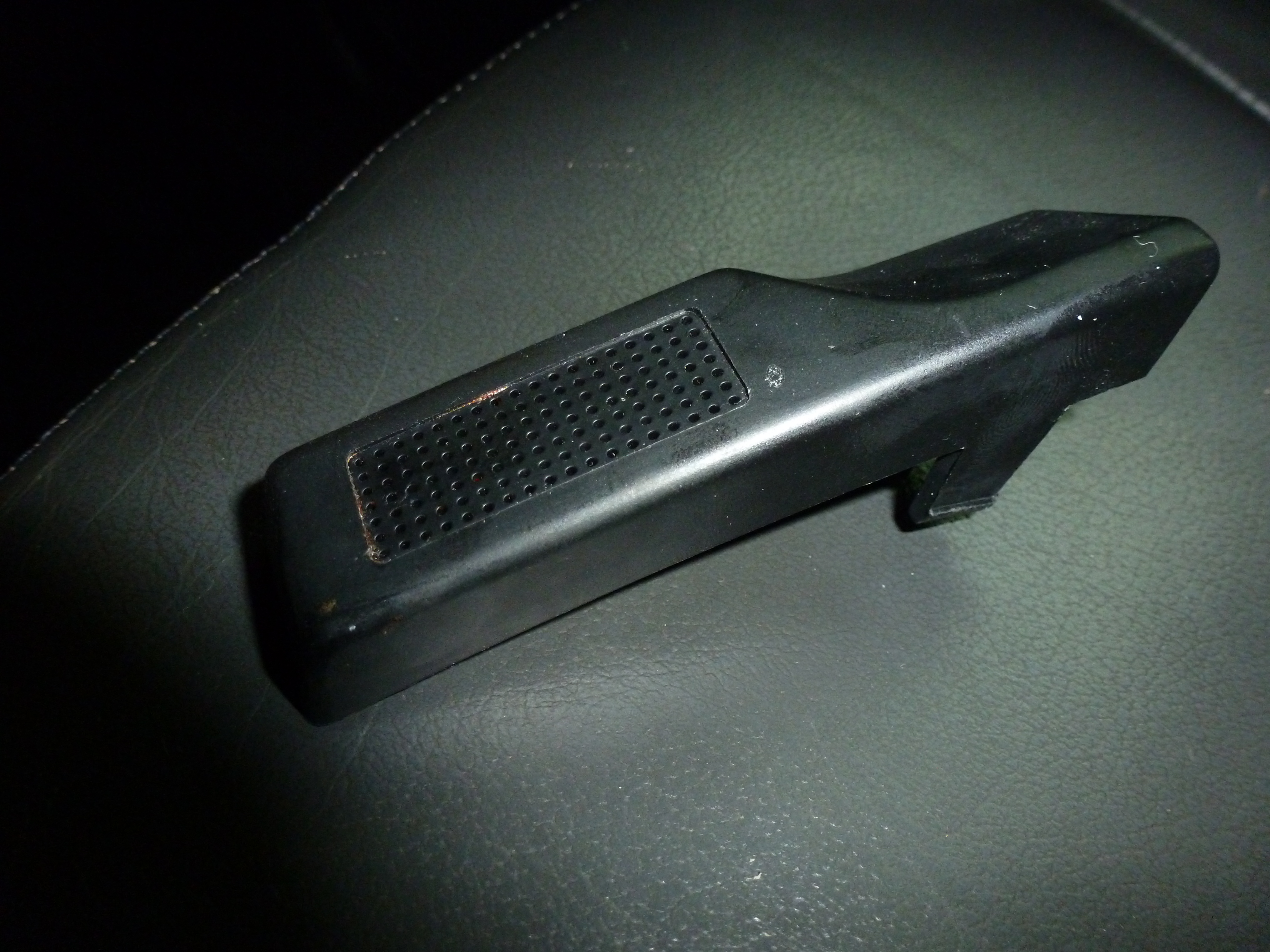

& cache micro .JPG
& Cache micros

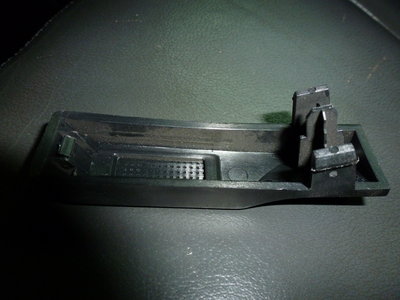

& arriere du cache P1030061.JPG
& Arrière du cache
& emplacement micro .jpg

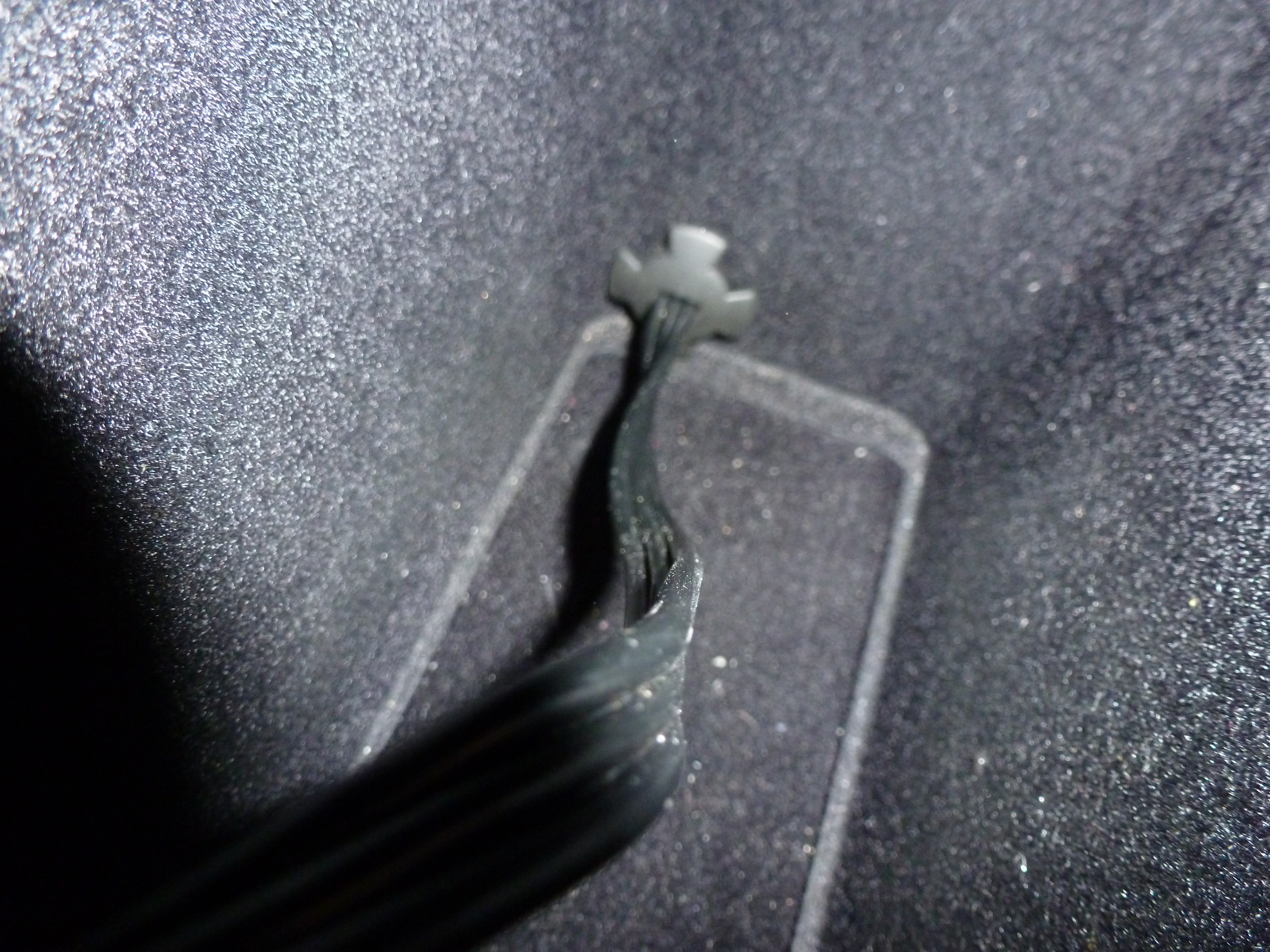

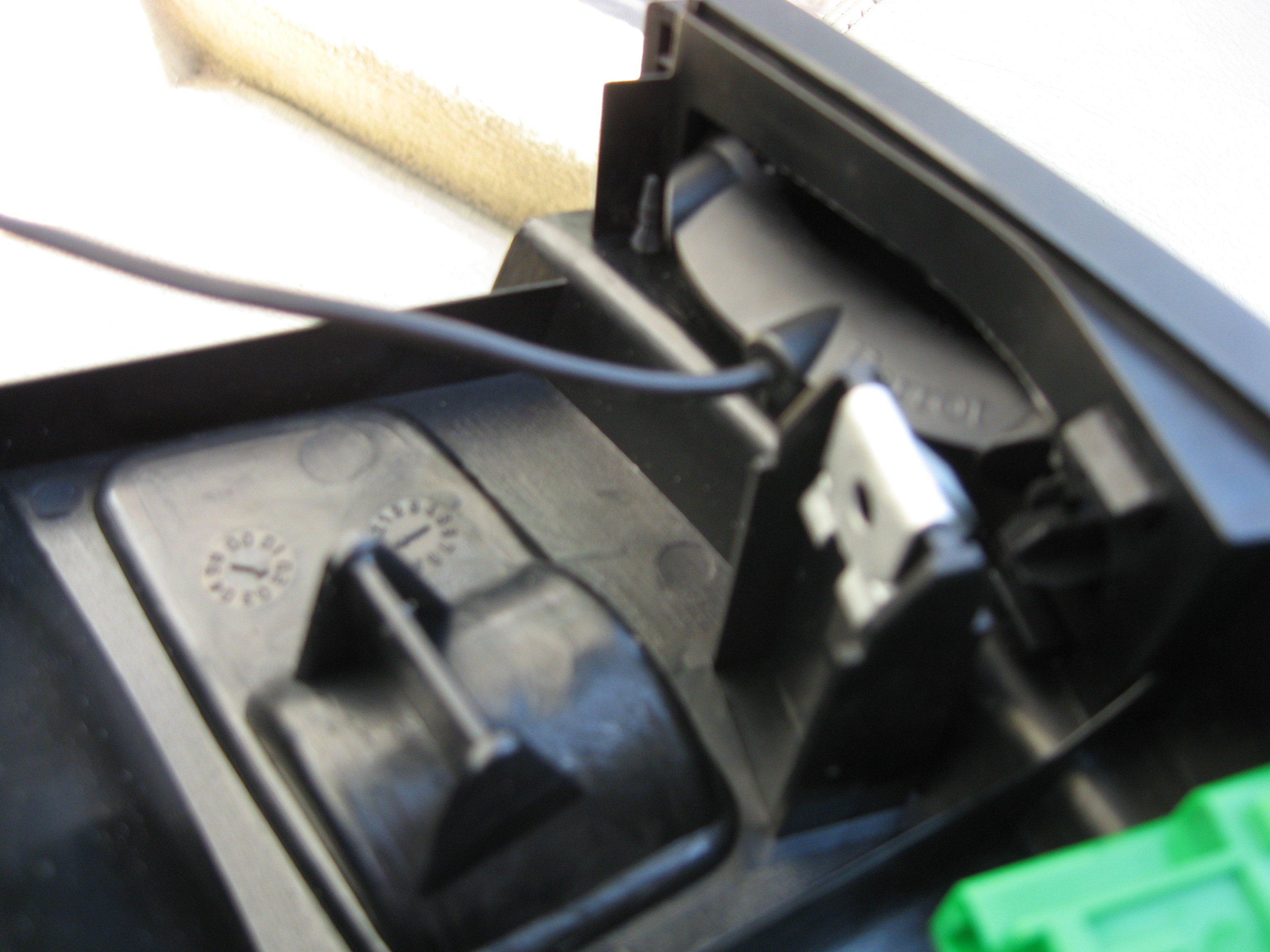

& passage cable ecran .jpg

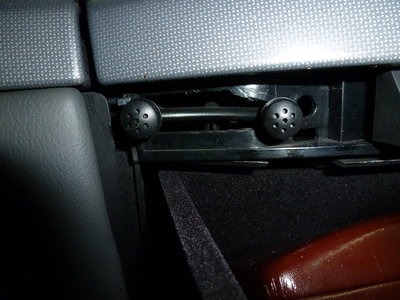

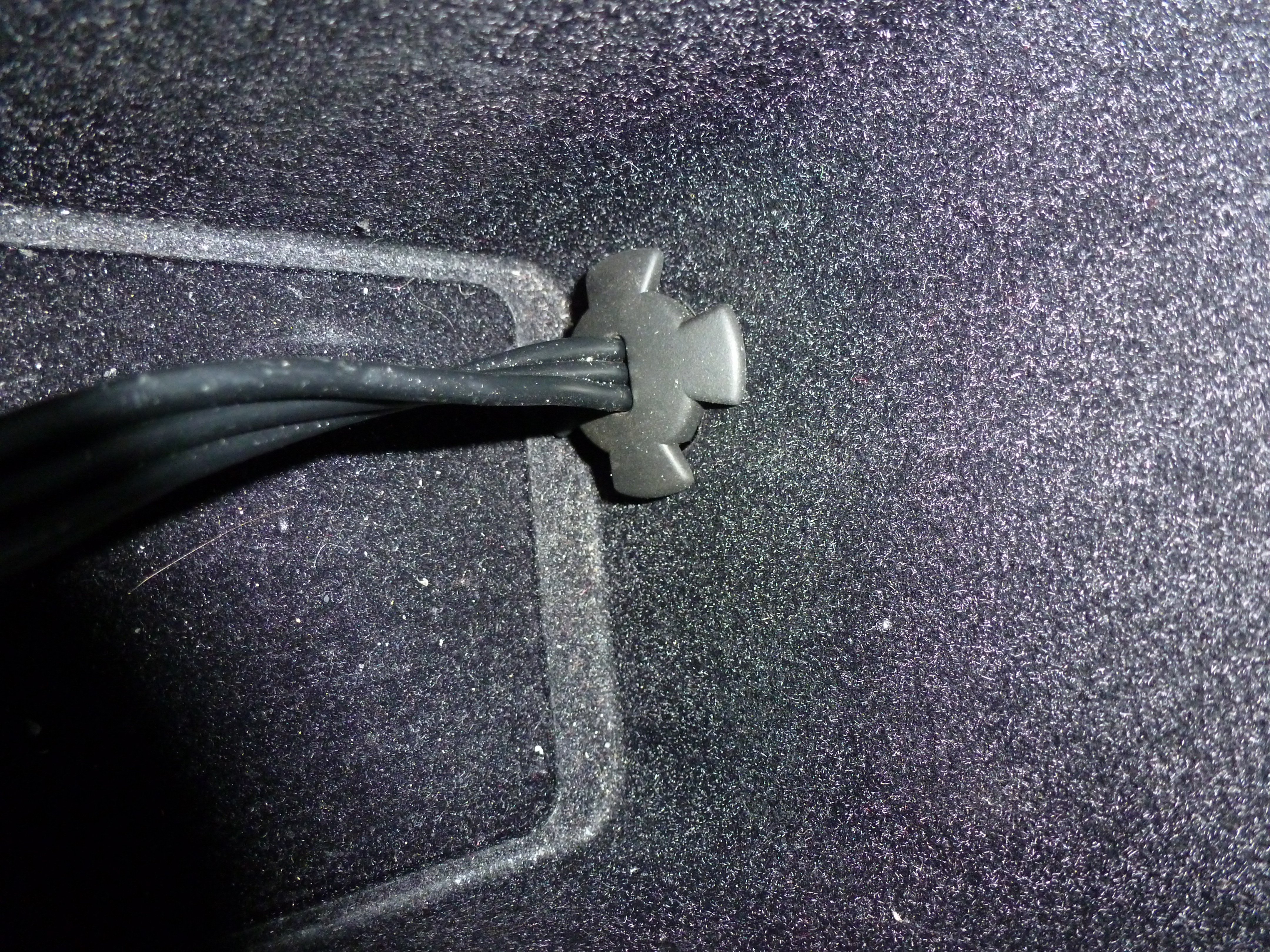

& micro installé.JPG
& Micros installés

- de l’écran sur le tableau de bord (fixation avec patte à fixe(on en voit un peu qui dépasse :( ), l' avantage ça tient et ça s’enlève sans laisser de trace :mrgreen:

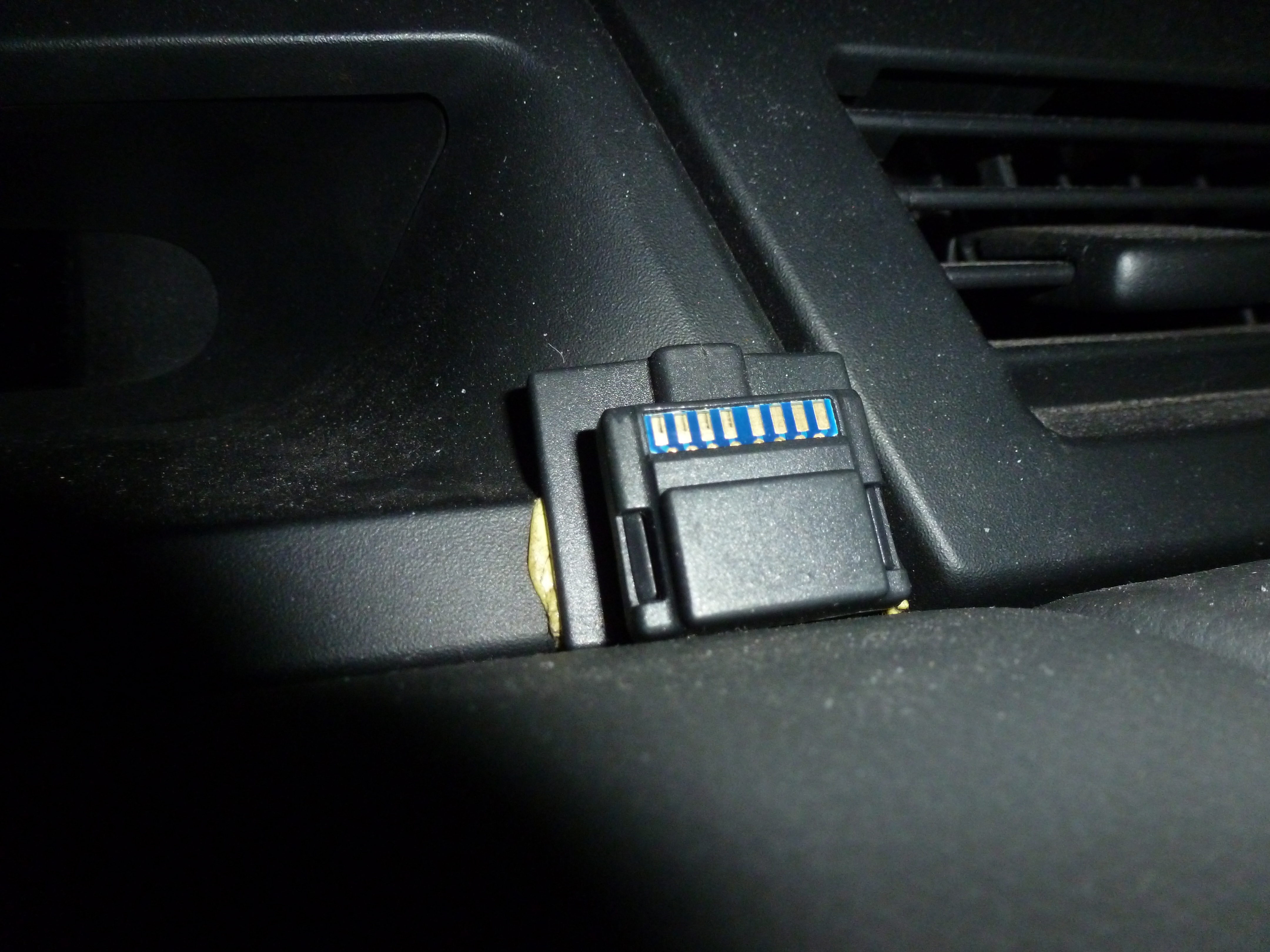

& connecteur ecran.JPG
& Connecteur écran
& ecran.JPG
& Écran

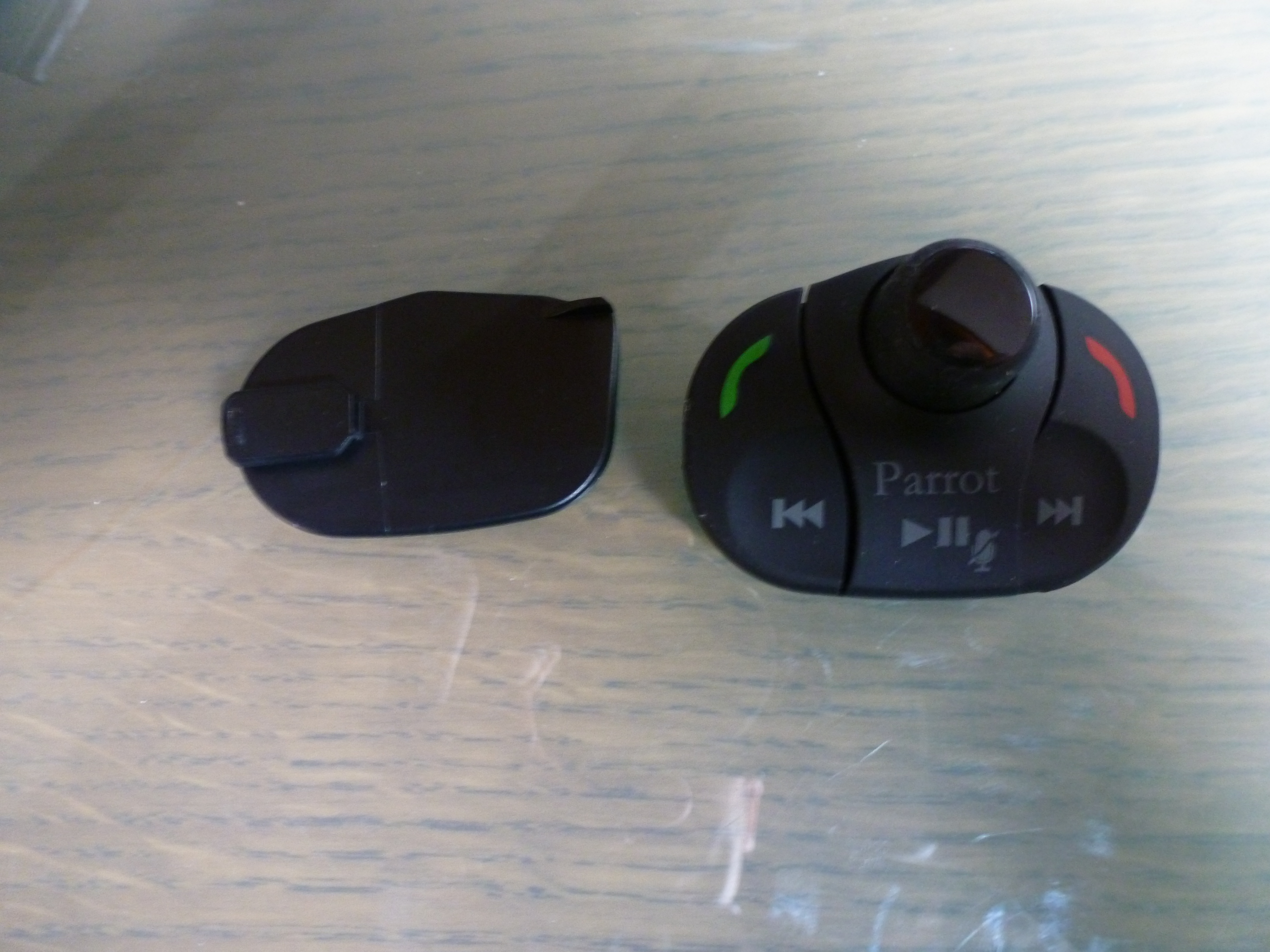

- du boitier de commande sans fils (lui aussi à la patte à fixe), noublier pas d'y mettre la pile :wink:
& commande sans fils  2013-03-16_183819.JPG
& Commande sans fils

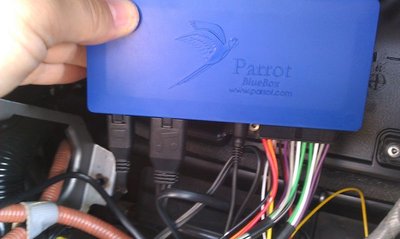

- du boitier Parrot bleu à coté de l'ampli coté branchement et son raccordement électrique , ça rentre ...
Parrot MKi9200.jpg
Boitier Parrot MKI 9100/9200
Il suffit d'y brancher les différents connecteurs:
- celui du micro et un quart de tour pour verrouiller
- celui de l'afficheur
- celui du câbles des auxiliaires

Et pour finir celui de l'alimentation et des hauts parleurs (un seul connecteur long).

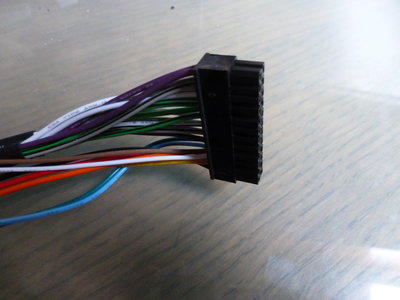

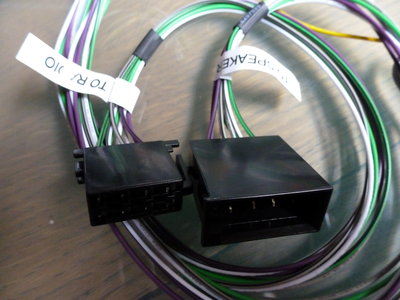

& Connecteur Parrot.JPG
Du coté amplificateur, il suffit de retirer les connecteurs A et B sur l'amplificateur (ceux les plus à droite sur la photo repérés A (signaux mute et alimentations GRIS ) et B (hauts parleurs NOIR )) et d'y mettre ceux du Parrot, ensuite ceux que vous avez débranchés de l'amplificateur, vous les connecterez avec les autres connecteurs Parrot.
& gris alim REPERE A .JPG
& Noir HP  REPERE B.JPG

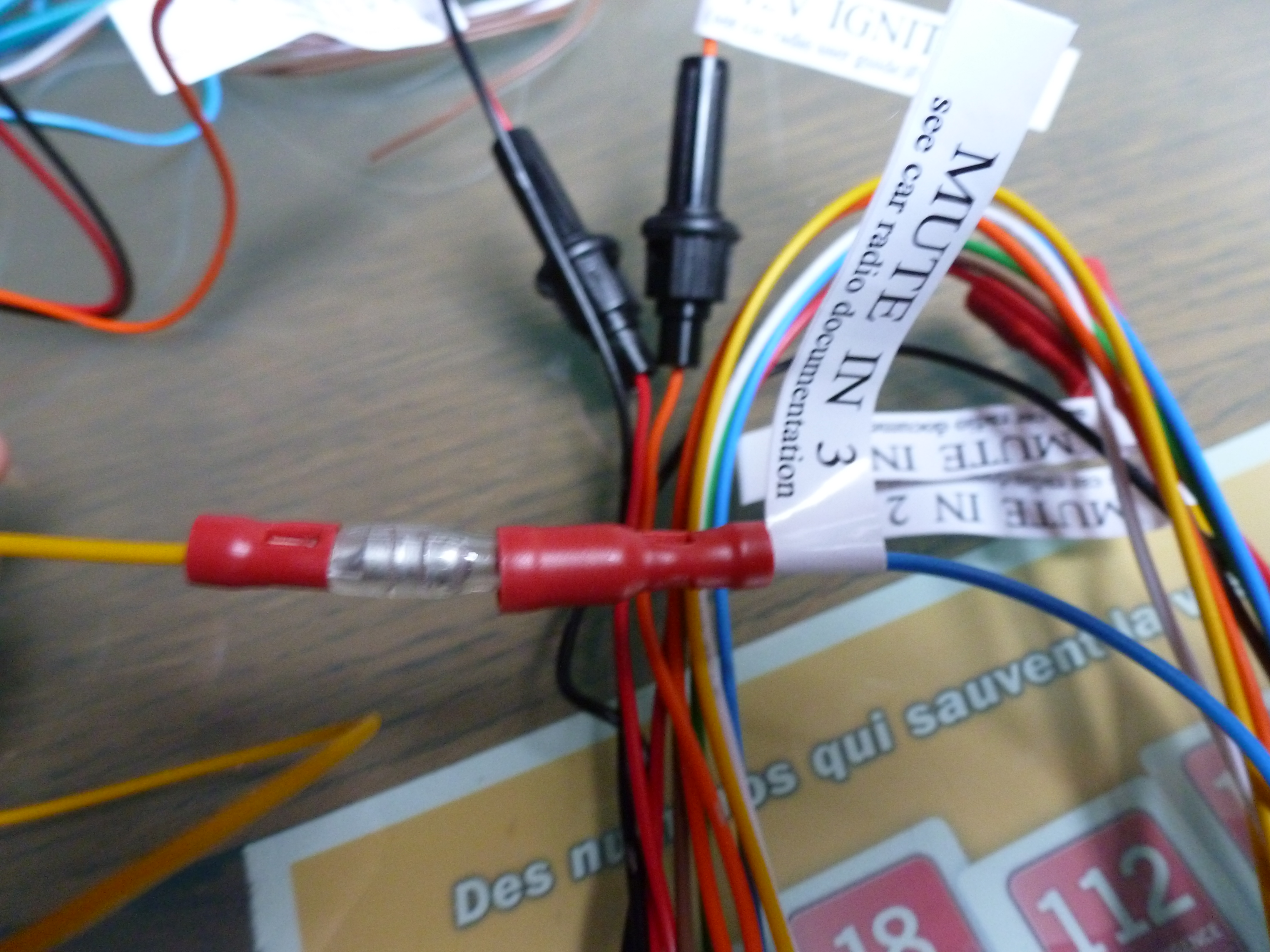

Le fils jaune MUTE devra être connecté avec le mute n°3
& branchement  mute n°3.JPG

Les autre fils ne sont pas utilisés ( A isoler des masses)
& non utilisés.JPG

- du câble auxiliaire dans la boite à gant entre les sièges avant, pour ce faire démontage de celle ci en enlevant la moquette du fond et les vis, puis perçage du plastique comme décrit dans la notice Parrot.

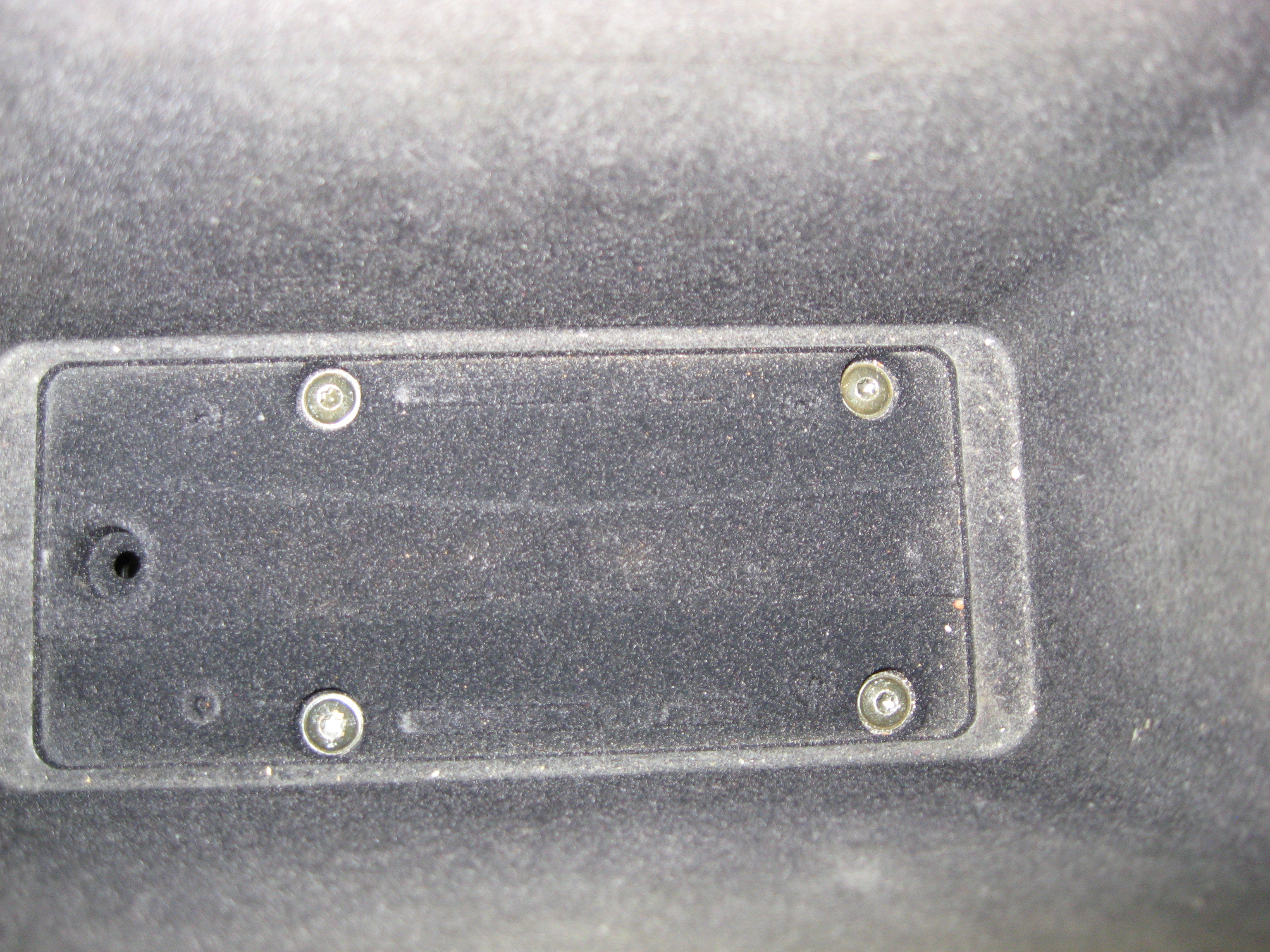

& fond boite centrale avantime 004.jpg
& vis  boite centrale avantime 005.jpg
& apres percage et passage cable P1030071.JPG
& Après perçage et passage câble

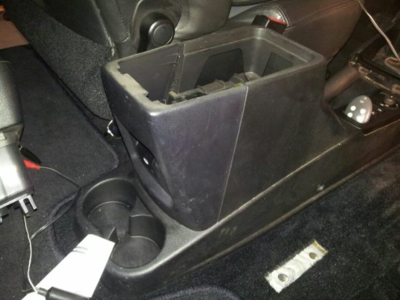

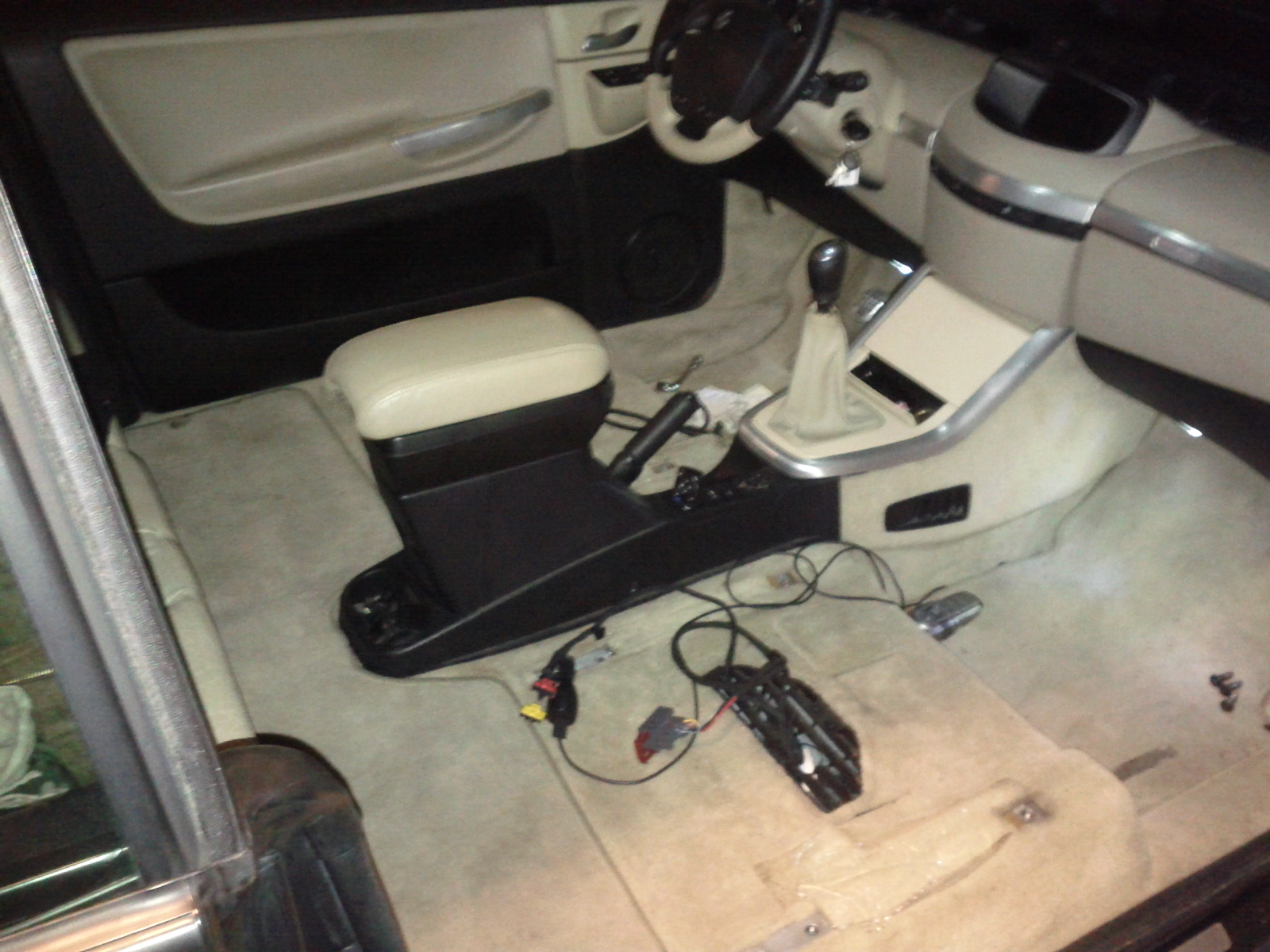

&5 console centrale 013-03-16_165121.JPG
&6 console centrale  image 2013-03-16_165040.JPG

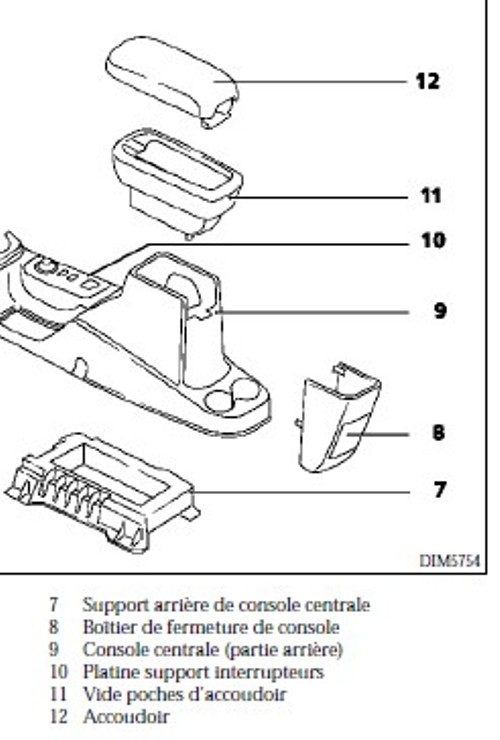

Console centrale démontage

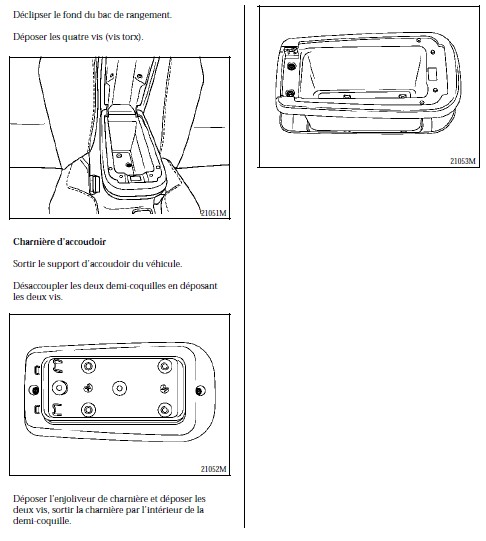

Grâce à une contribution de Oasis
& demontage accoudoir .png

Avatar du membre
OASIS
Designer du Site
Messages : 993
Enregistré le : 27 déc. 2006, 00:12
Localisation : FRANCE - 25 - Doubs - Besançon
Contact :

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par OASIS » 16 mars 2013, 20:24

Magnifique Spaza.
Et merci.
La suite, la suite, la suite... :D

Oasis
Modifié en dernier par OASIS le 16 mars 2013, 20:52, modifié 1 fois.
o_o Co-fondateur historique du site AvantimePassion.fr -_o
2005 : 2.2 dCi Dynamique Rouge de Mars
2010 : V6 BVA Privilège Noir Nocturne PE2 Gris Cendre
2011 : V6 BM Privilège Bleu Iliade Cuir Noir
2013 : V6 BM Privilège Gris Acier PE2 Gris Cendre

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 20:33

Le passage des fils pour le micro et l'afficheur nécessite le démontage d'un coté de la console centrale.
Pour se faire, on retire la baguette (uniquement clipsé) qui fait le tour du levier de vitesse et de la console .
Ensuite, il suffit de tirer sur le coté en moquette pour déboiter le coté de ces attaches.
C'est la partie la plus longue, passer les fils proprement :?
Mais il seront tous invisibles sans perçage sauf pour le câble auxiliaire.

Il vous reste à suivre la notice et vérifier que tout fonctionne avant de procéder au remontage ! :mrgreen:

Pour le mettre en service, il suffit de suivre la notice Parrot :
- la première chose il faut faire reconnaitre le boitier commande avec le boitier bleu
- ensuite il faudra paramétrer un téléphone

Et finir par une mise à jour soft de votre PARROT ! mais pas obligatoire :lol:

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 20:34

La documentation du site Parrot:

mki9100
& MKi9100_Quick-start-guide_UK-FR-SP-IT-DE-NL-PT.pdf
& MKi9100_Quick-start-guide
(4.15 Mio) Téléchargé 46 fois
& MKi9100_User-guide_FR.pdf
& MKi9100_User-guide_FR
(1.75 Mio) Téléchargé 36 fois

mki9200
& Mki9200_Quick-start-guide_UK-FR-SP-IT-DE-NL-PT.pdf
& Mki9200_Quick-start-guide
(5.05 Mio) Téléchargé 34 fois
& MKi9200_User-guide_FR.pdf
& MKi9200_User-guide_FR.
(2.16 Mio) Téléchargé 32 fois

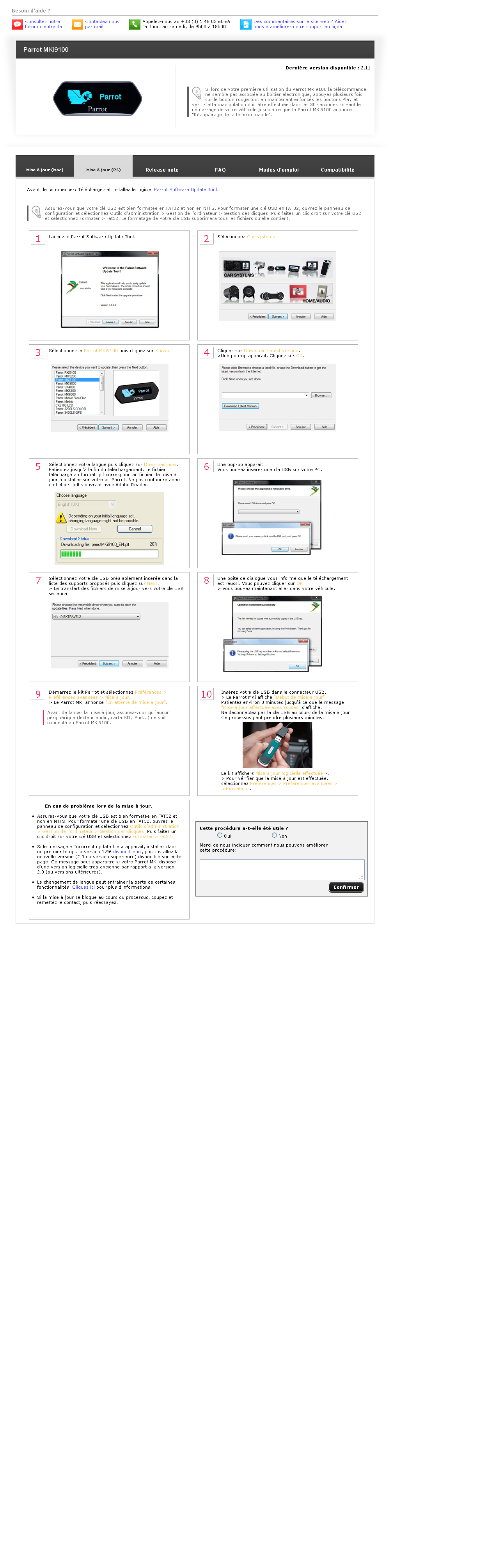

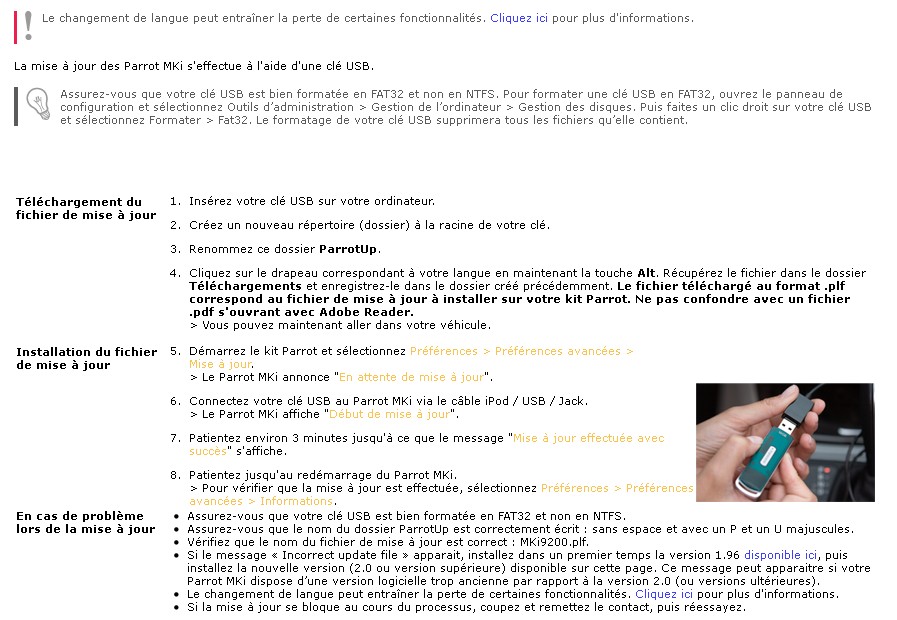

La procédure de mise à jour
& Procedure maj derniere.png
Le lien du site Parrot
http://www.parrot.com/fr/support

Une manière de faire sans logiciel ...
& maj parrot  2013-09-22_173637.jpg
VERSION V 2.20

Fichier mise à jour mki9200 (Extrait site Parrot et mis sous zip )
MKi9200.zip
(11.5 Mio) Téléchargé 36 fois
MKi9100.zip
(9.62 Mio) Téléchargé 21 fois

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 20:34

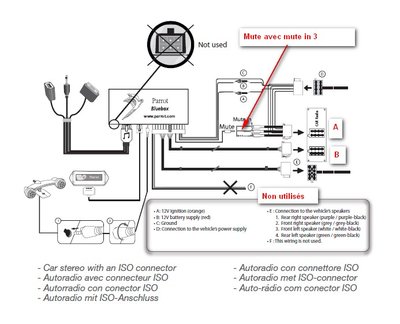

Un résumé avec un schéma 8)
& schema .JPG

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 16 mars 2013, 20:34

Le résultat en image sur Tac, Tic avec les beaux jours :mrgreen:

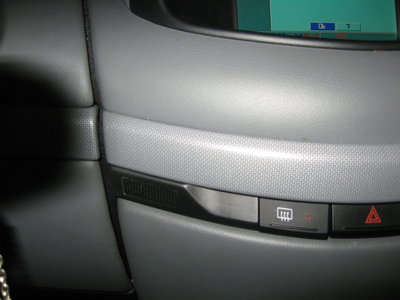

& integration micro dans le logement standard.jpg
& intégration micro dans le logement standard

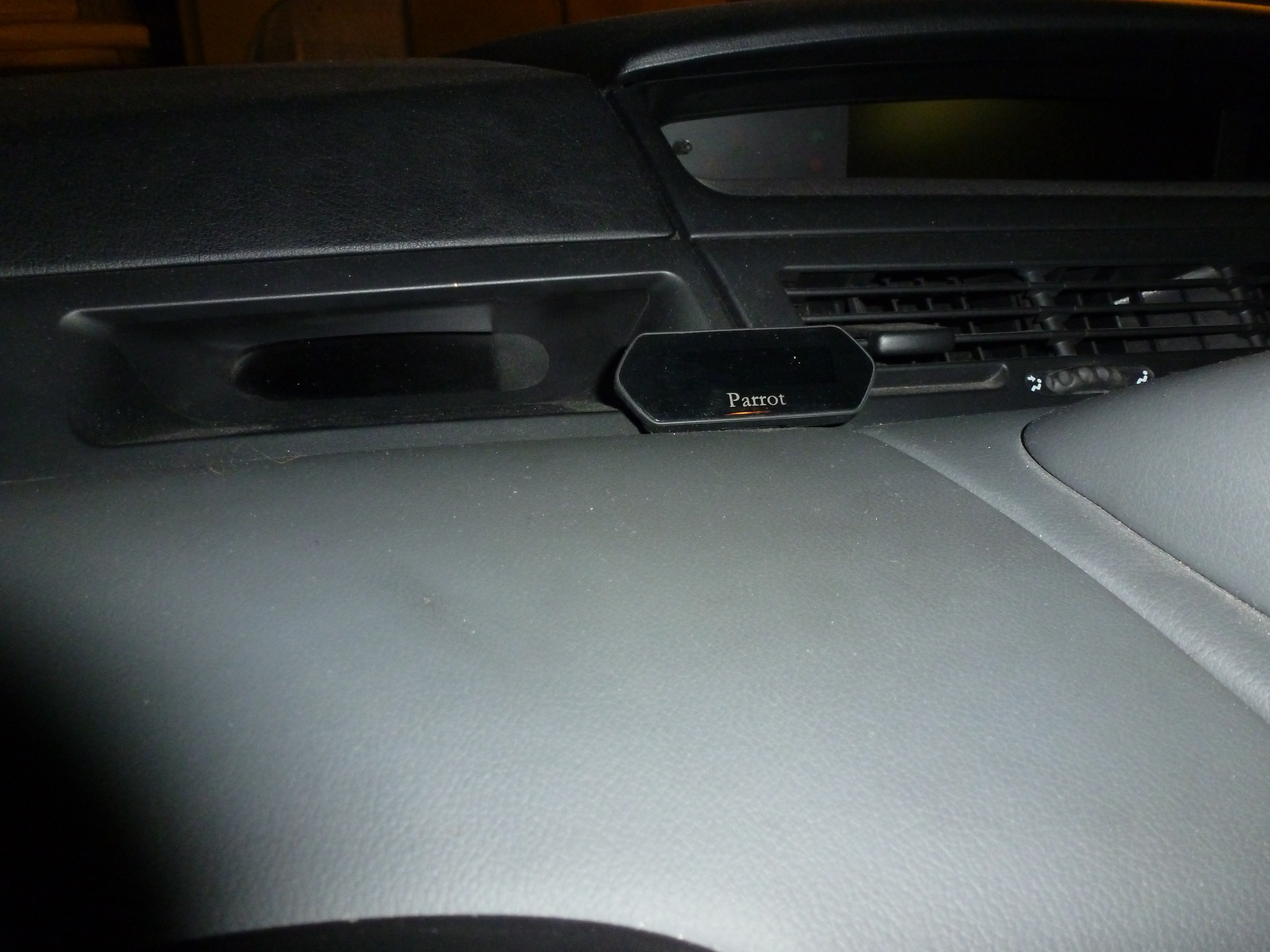

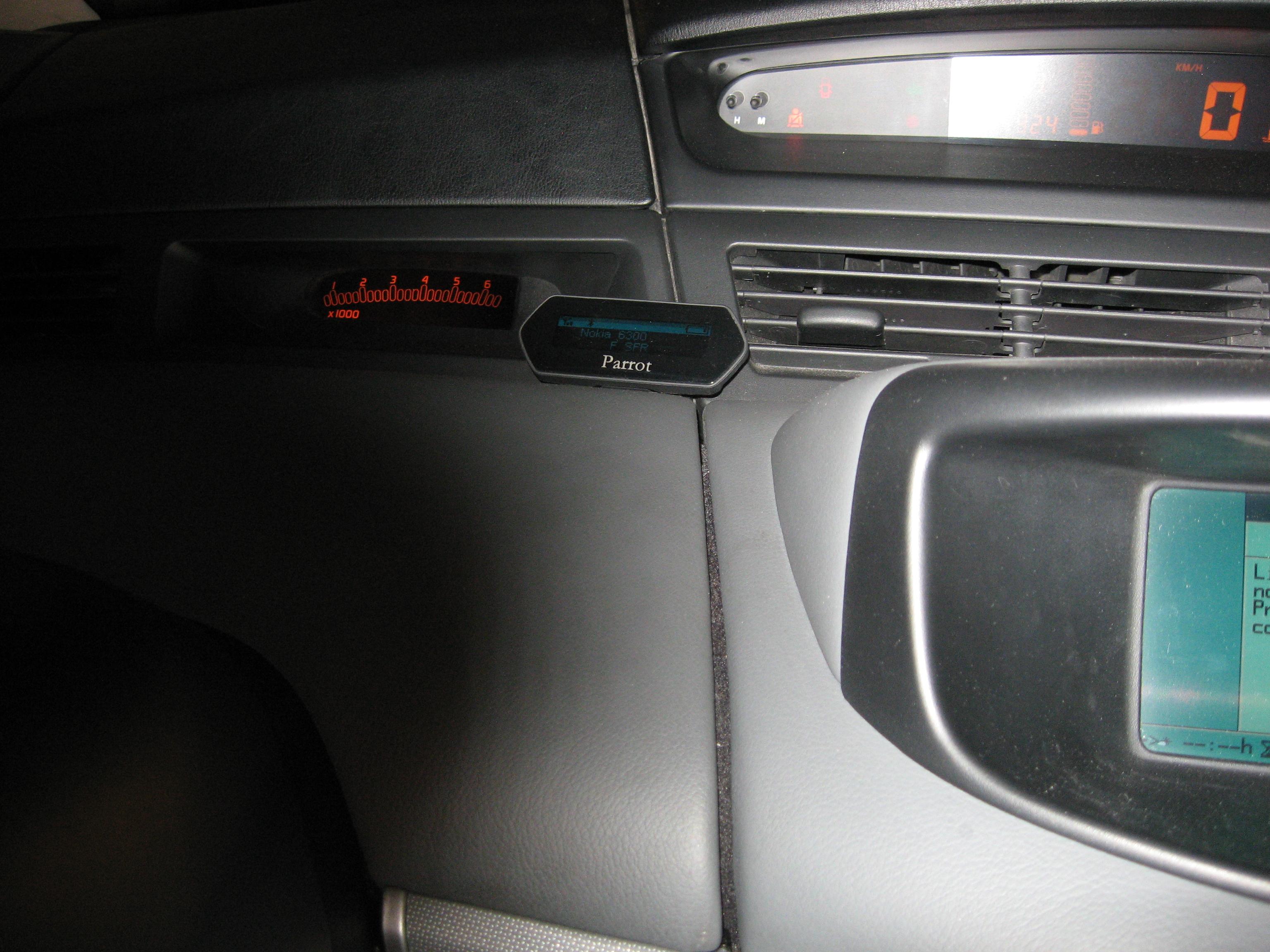

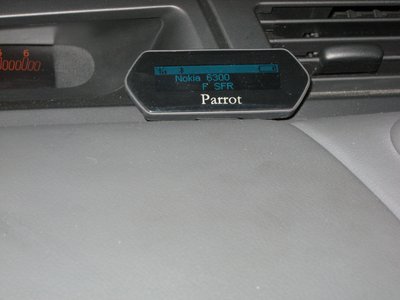

& afficheur PARROT.JPG
& afficheur PARROT
& afficheur PARROT1.JPG
& afficheur PARROT

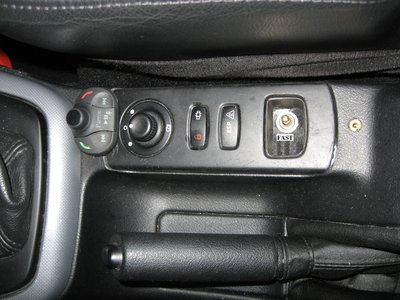

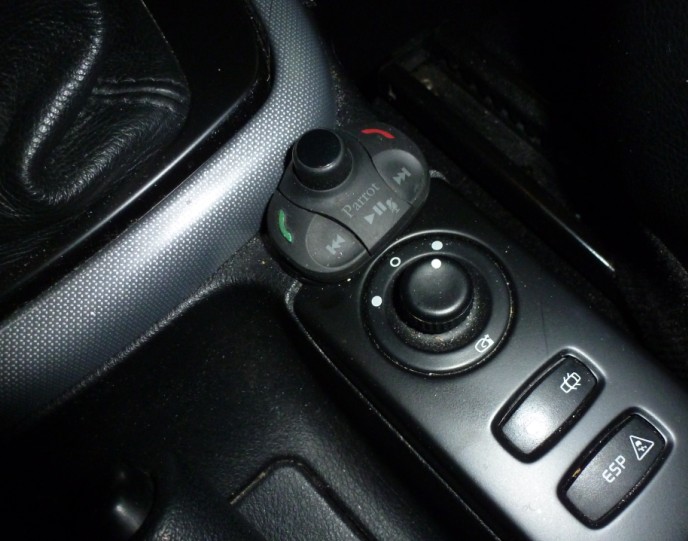

& Commande parrot.jpg
& Commande parrot

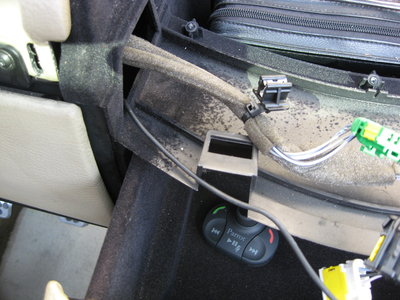

& et le cable qui reste dans l'acoudoir.jpg
& et le câble qui reste dans l’accoudoir.

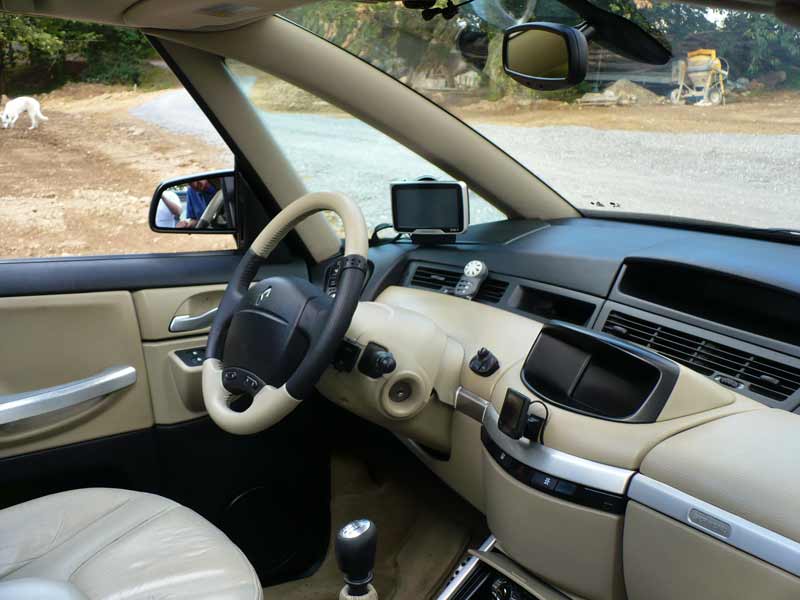

Pour finir un exemple d'implantation avec un MKI9200 ....
& avantime Interieur parrot .jpg

Avatar du membre
OASIS
Designer du Site
Messages : 993
Enregistré le : 27 déc. 2006, 00:12
Localisation : FRANCE - 25 - Doubs - Besançon
Contact :

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par OASIS » 18 mars 2013, 13:00

Question : Les kits Parrot 9100 et 9200 sont ils directement adaptables sur l'autoradio des Avantime Privilège sans devoir rajouter d'adaptateurs ou câbles en option ?
Réponse spaza : Oui
o_o Co-fondateur historique du site AvantimePassion.fr -_o
2005 : 2.2 dCi Dynamique Rouge de Mars
2010 : V6 BVA Privilège Noir Nocturne PE2 Gris Cendre
2011 : V6 BM Privilège Bleu Iliade Cuir Noir
2013 : V6 BM Privilège Gris Acier PE2 Gris Cendre

Avatar du membre
brio77
Donateur 2008 & 2009 & 2010 & 2013 & 2016 [Merci !]
Messages : 6815
Enregistré le : 19 déc. 2006, 11:14
Localisation : FRANCE - (35) Ille et Vilaine - DINARD

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par brio77 » 18 mars 2013, 16:02

Aucun adaptateur nécessaire !
C'est du billard !
Sinon, tu m'amènes ta caisse et je te le fais pour cher !!! :mrgreen:

Avatar du membre
OASIS
Designer du Site
Messages : 993
Enregistré le : 27 déc. 2006, 00:12
Localisation : FRANCE - 25 - Doubs - Besançon
Contact :

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par OASIS » 18 mars 2013, 16:05

Ben j'ai demandé à Koukiz si il faisait encore des line In.
Et non...
Du coup, j'ai commandé le Parrot MKI 9200 sur CDiscount (159€ livré).
Si c'est du billard, j'aurai pas trop les boules :D
Sinon t'inquiètes, je trouverai bien un prétexte à te l'amener mon vaisseau ! :)

OASIS
o_o Co-fondateur historique du site AvantimePassion.fr -_o
2005 : 2.2 dCi Dynamique Rouge de Mars
2010 : V6 BVA Privilège Noir Nocturne PE2 Gris Cendre
2011 : V6 BM Privilège Bleu Iliade Cuir Noir
2013 : V6 BM Privilège Gris Acier PE2 Gris Cendre

renoforever
Messages : 354
Enregistré le : 02 avr. 2012, 17:25
Localisation : PARIS

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par renoforever » 19 mars 2013, 22:37

Super super super !
J'hésite depuis presque un an pour le 9200 à cause des complications de raccord. Apparemment pas besoin de connecteur spécifique entre le parrot et le pionner, ce qui me fait un souci de moins.

Maintenant quid de la qualité du son ? J'avais plutôt en tête de virer le chargeur CD et de mettre un Alpine toutes options (120 €), mais à nouveau problème de connecteur ?
Avantime Privilège V6 BVM gris acier intérieur cuir beige sahara nov 2001 139 000 kms, E85 depuis mai 2012

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 20 mars 2013, 01:36

J'ai utilisé mon ipod en liaison Bluetooth via le kit parrot .
J'ai écouté la même musique avec un câble branché sur Ipod et la prise AUX (modif koukiz).
J'ai fait écouter les deux solutions à plusieurs personnes et ils n'ont pas entendu de différence.

Avatar du membre
brio77
Donateur 2008 & 2009 & 2010 & 2013 & 2016 [Merci !]
Messages : 6815
Enregistré le : 19 déc. 2006, 11:14
Localisation : FRANCE - (35) Ille et Vilaine - DINARD

Re: [Fiche] Kit Parrot sur Ampli Pioneer Privilège

Message par brio77 » 20 mars 2013, 09:04

La qualité de son du parrot est top, il manque peut-être juste un peu de puissance... Impossible de faire saturer les enceintes, et en Bluetooth avec la galaxy tab, le son est un peu limite pour certains film, mais ça peut aussi venir du son du film, en musique, je n'ai jamais été obligé de mettre à fond...

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche:1] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 21 mars 2013, 22:27

Un complément d'information suite à discussion avec d'Oasis:

- il est nécessaire de tomber le tableau de bord partie basse coté volant ( ne pas oublier la vis cachée sous le caoutchouc de gauche en haut de l'aération.
- le micro n'est pas fixé dans son logement (un peu de patafix ne fait pas de mal )
- le trou pour le câble auxiliaire doit se faire en partie arrière de la boite accoudoir, partie noir lisse intérieur, et cela après démontage mais attention de ne pas faire le trou trop bas pour pouvoir mettre la pièce " passage de fils " fournie .
- La partie noir arrière de l'accoudoir, celle ou on a la prise allume cigare doit être démontée pour passer le câble.
- la platine de commande des rétros doit être retirée, elle aussi pour ramener le câble auxiliaire vers la zone de l'ampli
- la boite bleu parrot peut se mettre ailleurs que prés de l'ampli, mais attention à la longueur des câbles.
- A l'usage de tous les jours, le câble auxiliaire sert peu car les informations transitent vers le parrot par bluetooth. Ce câble ne sera utilisé que pour recharger votre matériel apple ou si pas de Bluetooth sur votre appareil ou avec une clef USB et pour les mise à jour du kit !

Avatar du membre
OASIS
Designer du Site
Messages : 993
Enregistré le : 27 déc. 2006, 00:12
Localisation : FRANCE - 25 - Doubs - Besançon
Contact :

Re: [Fiche:1] Kit Parrot sur Ampli Pioneer Privilège

Message par OASIS » 22 mars 2013, 00:32

Merci à Spaza pour ses conseils au téléphone et de les voir mis ici pour tout le monde :)
Du coup tout est prêt pour accueillir le parrot qui doit arriver demain :D
Je mettrai les photos de la pose du micro après dépose du bas de tdb et passage des câbles dans la console centrale et sous l'accoudoir pour compléter.

OASIS
o_o Co-fondateur historique du site AvantimePassion.fr -_o
2005 : 2.2 dCi Dynamique Rouge de Mars
2010 : V6 BVA Privilège Noir Nocturne PE2 Gris Cendre
2011 : V6 BM Privilège Bleu Iliade Cuir Noir
2013 : V6 BM Privilège Gris Acier PE2 Gris Cendre

Avatar du membre
Spaza
Messages : 4862
Enregistré le : 24 avr. 2011, 23:29
Localisation : FRANCE - (57) - Moselle - Vallée de la Fensch

Re: [Fiche:1] Kit Parrot sur Ampli Pioneer Privilège

Message par Spaza » 22 mars 2013, 01:10

Ça va être top ..... je voudrais bien te mettre le smiley avec le pouce et le poing fermé, mais y a pas ! (Mr admin, c'est quand qu'on va avoir quelques smiley de plus !).

Avatar du membre
MaitreTI
Administrateur - Site Admin
Messages : 4362
Enregistré le : 18 déc. 2006, 23:39
Localisation : FRANCE - (57) - Moselle - METZ
Contact :

Re: [Fiche:1] Kit Parrot sur Ampli Pioneer Privilège

Message par MaitreTI » 22 mars 2013, 01:50

Spaza a écrit :...
(Mr admin, c'est quand qu'on va avoir quelques smiley de plus !).
C'est bientôt Noël :grin:

Répondre

Retourner vers « L’évolution de son Électronique embarquées »
