Update RDM-BVA

Message par terasaka » 18 avr. 2020, 22:04

Voila nouveau projet de remise en état d'un V6 BVA Privilege RDM :mrgreen:
c'est un petit suisse qui a 235000 km plutôt en bon état, mais une remise à niveau est nécessaire afin de pouvoir voyager tranquille.
Normalement c'est un intérieur cuir noir, moquette noire, mais je l'ai récupéré avec des sièges beiges Sahara .
Le projet c'est de le passé en PE2 où PE1 Gris volcan, j'ai récupéré les pièces pour faire un PE1 on verra pus tard pour faire un PE2

À part les opérations normale vidange moteur, BVA et filtres, j'ai changé le radiateur de refroidissement moteur qui fuyait et les frein avant ko.
A part quelques travaux intérieur, réparation et peinture du support de BVA, trappe centrale, cache commande retro ESP et commande des vitres.
J'ai surtout préparé la partie mécanique qui devait avoir lieu début avril mais ce pu! de virus Covid a fait irruption.
donc s'est décalé à je sais pas quand, mais j'ai les pièces pour les futurs travaux :D


- Distribution, damper, accessoires, bobines, bougies LPG, triangles biellettes, freins AR flexibles freins, démarreur etc.
Devil simple neuf, berceau à envoyer pour traitement époxy avec changement silent bloc, pieuvres recirculation d'huile.
J'ai refait la partie faisceau bougies avec de la gaine spéciale voiture, je m'occupe pendant mon confinement, peinture des éléments de PE1.



J 'ai pas encore reçus ma carte grise "Covid"

Voila pour le moment, pas mal de boulot en perspective.

@+ Erik
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Update RDM-BVA

Message par bond174 » 18 avr. 2020, 23:36

Et bien voilà encore un nouveau post que je vais suivre avec passion :!: Belle idée cette migration vers un Pe1 ou 2 et merci de nous partager cela :wink:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

VLNC1962
Donateur 2009 [Merci !]
Messages : 1568
Enregistré le : 15 mai 2008, 04:34

Re: Update RDM-BVA

Message par VLNC1962 » 19 avr. 2020, 11:13

Bon courage Erik...moi j'en sors..!!
Je suivrais avec intérêt l'avancement de ce nouveau projet... :wink: :wink:

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 09 mai 2020, 16:06

En attendant le retour des pièces parti au traitement époxy, Victor a soudé les tresses neuves sur les précata.
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Update RDM-BVA

Message par bond174 » 09 mai 2020, 18:26

Beau boulot :wink:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

VLNC1962
Donateur 2009 [Merci !]
Messages : 1568
Enregistré le : 15 mai 2008, 04:34

Re: Update RDM-BVA

Message par VLNC1962 » 09 mai 2020, 22:17

Super bravo.... :!: :!:

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 10 juin 2020, 23:06

Une update mécanique du RDM était nécessaire, nous avions planifié cela avec Yanick sur 3 jours, avec une liste de travaux assez conséquente.
- Distribution, courroie accessoire, poulie damper, pompe à eau etc;
- Bougie, bobines réfection du faisceau sur le moteur qui est a moitié cramé après 17 ans
- Réfection des joints cache-culbuteurs.
- Changement des supports moteur, et biellette de reprise de couple
- Changement du démarreur, de la pompe DA, du tuyau de DA, du radiateur de clim, de la bouteille déshydratante et des joints.
- Changement de la pieuvre du reniflard d'huile
- Changement des radiateurs de chauffage
- Remplacement du berceau par un traité par peinture Époxy et thermolaquage, avec ce silent bloc tous neuf, remplacement des triangles
biellette stab, biellette de direction.
- Remplacement des soufflets de cardans coté boite.

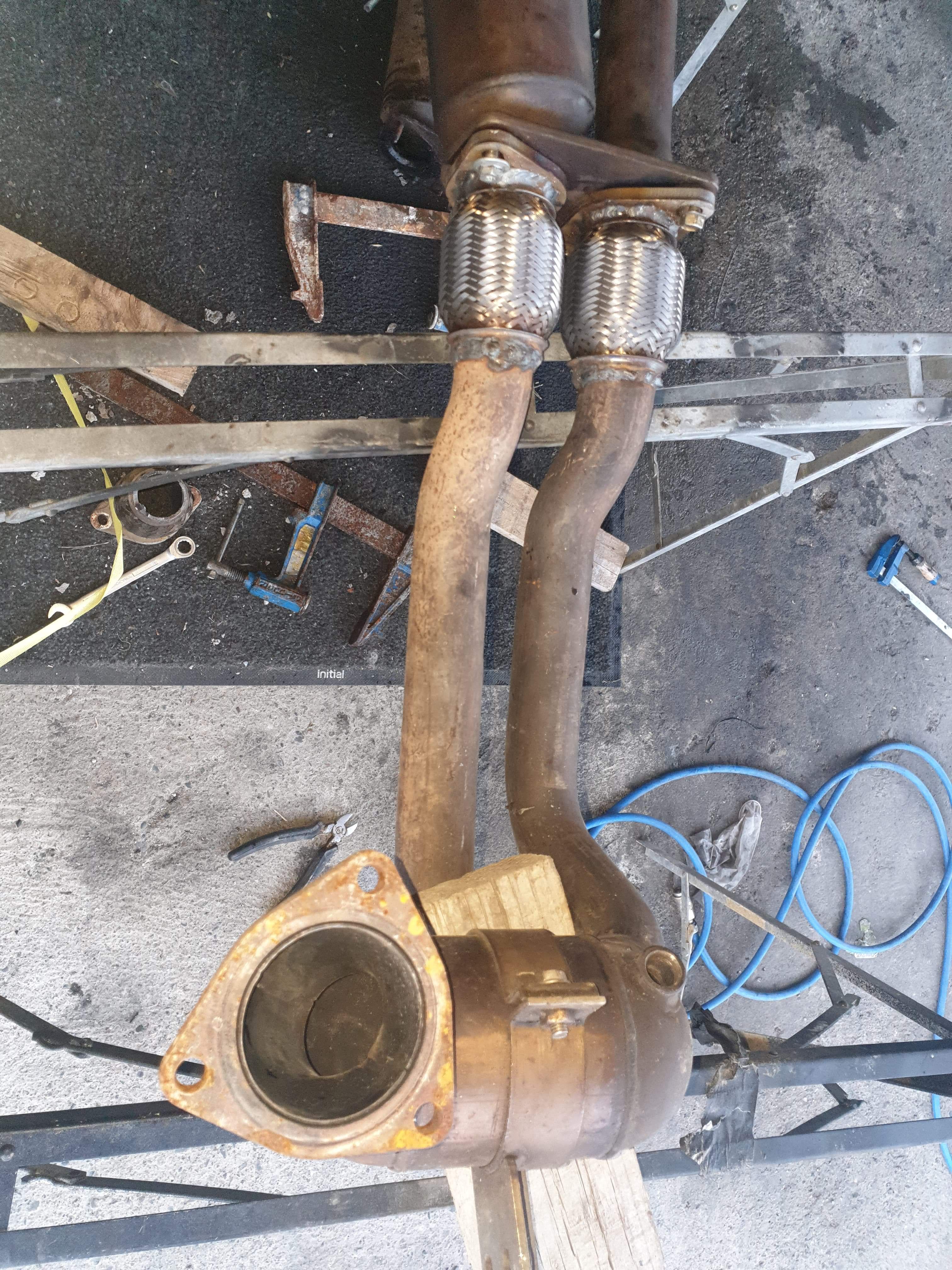

- Bandage des collecteurs d'échappement pour limiter la température dans le compartiment moteur, remplacement des tresses
d’échappement et de la boulonnerie des précata.
et pour finir passage du compteur en blanc.
Évidemment nous avons rencontré quelque surprise, un galet tendeur de distribution qui voulait pas faire son travail, le relais gris d'injection qui décide de nous laisser tomber au moment du redémarrage, un boulon de poulie damper qui casse au serrage, les gougeons du catalyseur qui veut veulent rien savoir.
Nous avons tenu les délais, début dimanche après midi fin mercredi en début d’après-midi, ça été dense fatiguant, mais aussi un moment d'échange et est d'entre aide.
Voici des photos des différentes phases.
Le démarrage dimanche:
démontage de la fac avant et de l'intérieur pour les radiateurs de chauffage et modification du compteur.

Dimanche soir le moteur est sortie.


Ont continue , Yanick s'occupe de la distribution.


Préparation du remplacement des joints de cache culbuteur, le moteur était très sale intérieurement, il commençait a avoir des trace d'huile au niveau des caches en plastique, nous avons refait les 4 alu + plastique



Le berceau et tous les élément du train avant monté.

Le moteur prêt à être remonté

Le moteur est dans la boite.

Un grands merci à Yanick pour sont aide, la restauration du vaisseau vas pouvoir continuer.

Erik
Modifié en dernier par terasaka le 16 juin 2020, 14:38, modifié 3 fois.
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

avt47700
Donateur 2016 [Merci !]
Messages : 722
Enregistré le : 31 oct. 2013, 10:59
Localisation : FRANCE - (47) - Lot et Garonne - CASTELJALOUX

Re: Update RDM-BVA

Message par avt47700 » 11 juin 2020, 09:00

Beau boulot Yanick et Erik :wink:
Dci - Privilège - T 001404 - NV 296 Vert Scarabée - CUIR02 - Jantes Rhodes 17"
V6 - Dynamique - T001165 - TE549 Bleu Illiade - Jantes Rhodes 17" -

Avatar du membre
Alex34
Messages : 388
Enregistré le : 18 déc. 2011, 08:39
Localisation : Montpellier

Re: Update RDM-BVA

Message par Alex34 » 11 juin 2020, 09:03

Bravo !

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Update RDM-BVA

Message par bond174 » 11 juin 2020, 09:16

Impressionnant :!:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 14 juin 2020, 23:14

J'ai terminé la réfection des gaines du faisceau moteur :D
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

Avatar du membre
Dogboy
Messages : 765
Enregistré le : 20 mai 2014, 19:21
Localisation : France (94) Val-de-Marne - (64) Pyrénées

Re: Update RDM-BVA

Message par Dogboy » 16 juin 2020, 13:14

Très bien ça, c'est le genre de travail préventif qui évite de rester un jour au bord de la route, peut être même sous forme de braséro! :mrgreen:
ImageImage ImageImageImageImage
Jaguar XJ-S V12 coupé 82

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 09 août 2020, 08:25

Après une remise en état mécanique on passe à l'intérieur avec l'installation d'un PE1 gris volcan et j'en profite pour travailler sur la partie multimédia.
iInstallation d'un autoradio Sony Mex-BT5000 d'un Parrot 9200 pour la téléphonie BT et d'un GPS Android pour avoir Waze et autres https://fr.aliexpress.com/item/10000038 ... 0o7CbqmFGU

Les photos du demontage et remontage du PE1.


On continue avec le test de la partie multimédia, tout est ok Autoradio , GPS et Parrot, remontage des intérieurs de portes ect..
Fichiers joints
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Update RDM-BVA

Message par bond174 » 09 août 2020, 11:20

Superbe :!:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 10 août 2020, 13:59

On continue avec le montage du pédalier sport du volant biton, des poignées et du pommeau biton que j'ai récupérer sur un Velsatis, teinté en gris volcan avec sur l'insert bois un Covering alu brossé.
Fichiers joints
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Update RDM-BVA

Message par bond174 » 10 août 2020, 14:44

Superbe :!:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 14 août 2020, 20:22

J'ai terminé le passage en PE1, il restera la partie ciel de toit à refaire en gris.


e suis content du résultat, et du rendu du compteur et compte tours en blanc, pas de rémanence, pas de led visible, l'éclairage est très bon.
Pour l'éclairage du compteur et du compte tours j'ai utilisé du styrène blanc opaque en 0.75 mm pour que le rendu soit parfait, j'ai utilisé 7 ampoules led PHILIPS X-TREME ULTINON VISION LED 6000K c'est pas donné mais je ne voulais pas y revenir dans 2 mois, et au vu des tests de Yanick ces leds sont parfaites pour avoir un éclairage de jour et de nuit parfait.
Pour le compte tours j'ai installé 3 AMPOULES LED B8-7D

Les liens de ce que j'ai utilisé.
https://micro-modele.fr/fr/plaques-de-s ... aques.html
https://www.france-xenon.com/fr/gamme-p ... 91886.html

https://www.cnjy-led.fr/compteur/168-1- ... edge-.html

Eric
Fichiers joints
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

avt47700
Donateur 2016 [Merci !]
Messages : 722
Enregistré le : 31 oct. 2013, 10:59
Localisation : FRANCE - (47) - Lot et Garonne - CASTELJALOUX

Re: Update RDM-BVA

Message par avt47700 » 15 août 2020, 09:34

Sacré boulot Éric
Avec un beau rendu final :wink:
Dci - Privilège - T 001404 - NV 296 Vert Scarabée - CUIR02 - Jantes Rhodes 17"
V6 - Dynamique - T001165 - TE549 Bleu Illiade - Jantes Rhodes 17" -

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 22 oct. 2020, 12:47

Bonjour,
J 'avais mon cardan droit coté boite de hs, envoi du cardan chez Dasilva, retour a l'envoyeur "irréparable" pour moi il ne l'ont même pas ouvert :evil:
J'ai décidé de prendre un joker appel à un ami alias Pit Stop Atelier.
Qui ma donné une bonne adresse cardan System a Marseille, envoi du cardan et sous 8 retour de celui-ci réparé :mrgreen:

En fin de semaine normalement je récupère mon ciel de toit refait en gris afin de pouvoir terminer l'intérieur.
Erik
Modifié en dernier par terasaka le 22 oct. 2020, 18:33, modifié 1 fois.
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Update RDM-BVA

Message par bond174 » 22 oct. 2020, 14:26

Pit Stop Atelier :wink:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 01 nov. 2020, 19:02

On continue, j'ai reçus le ciel de toit en gris et les autres éléments, montant par brise ect.
J 'ai aussi reçus les pièces thermolaqué , ressort amortisseur AR, étriers de frein, train AR complet, ca vas m'occuper pendant le confinement :D .

Eric
Fichiers joints
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 04 nov. 2020, 22:55

J'ai terminé l'intérieur, il est full PE1 :mrgreen:
je sui content du résultat avec un ciel de toit tout neuf.

Erik
Fichiers joints
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Update RDM-BVA

Message par bond174 » 05 nov. 2020, 10:03

Félicitations :!:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

terasaka
Messages : 425
Enregistré le : 27 juil. 2017, 00:27
Localisation : 82

Re: Update RDM-BVA

Message par terasaka » 13 nov. 2020, 21:57

Ont continue avec la réception du train AR suite un traitement peinture époxy et réception des roulements AR et maintenant un petit remontage s'impose.

Erik
Fichiers joints
V-6 Privilège ( 27-11-2002 ) T002863 Noir Nocturne - CUIR02 Cuir Sahara rayé - Jantes Rhodes 17 & Aria 18 175.000 Km
Kit E85 Biomotors

RDM V6 BVA 235000 km PE1 Gris Volcan

VLNC1962
Donateur 2009 [Merci !]
Messages : 1568
Enregistré le : 15 mai 2008, 04:34

Re: Update RDM-BVA

Message par VLNC1962 » 14 nov. 2020, 03:03

Jolie boulot ça me rappelle mon BVA full epoxy....

Répondre

Retourner vers « Atelier Bricolage Avantime [A.B.A.] »
