Tuto: Changement verrouillage portière

Répondre
Avatar du membre
Dogboy
Messages : 765
Enregistré le : 20 mai 2014, 19:21
Localisation : France (94) Val-de-Marne - (64) Pyrénées

Tuto: Changement verrouillage portière

Message par Dogboy » 02 nov. 2020, 22:12

Vous quittez tranquillement votre vaisseau et vous le fermez nonchalamment d'un coup de Plip.
Surprise au retour, une portière ne s'est pas verrouillée. :mrgreen:

Le Plip n'est, pour une fois, pas en cause puisque l'autre portière et le hayon sont bien verrouillés.
Le responsable se situe dans la gâche arrière de la portière qu'il faut remplacer en totalité, la bestiole n'étant ni démontable, ni réparable facilement :cry: .

Première étape, dégarnir l'intérieur de la portière. Il y a des tutos pour cela et je vous laisse vous y reporter.
Lorsque la garniture intérieure est déposée, il faut retirer le rail arrière de la vitre.
- Monter la vitre à mi hauteur pour faire apparaître les deux écrous du chariot (2) et les déposer après avoir marqué leur position de réglage.
- Bloquer la vitre pour l'empècher de redescendre ( ventouse, scotch, ou autre)
- Déboîter les deux rotules des coulisseaux inférieurs après avoir retiré leur clip métallique.
- Déposer les 3 écrous (1) de fixation du rail (après avoir marqué leur position) et le retirer avec le chariot
C'est l'occasion de nettoyer le rail et le chariot et de les graisser.

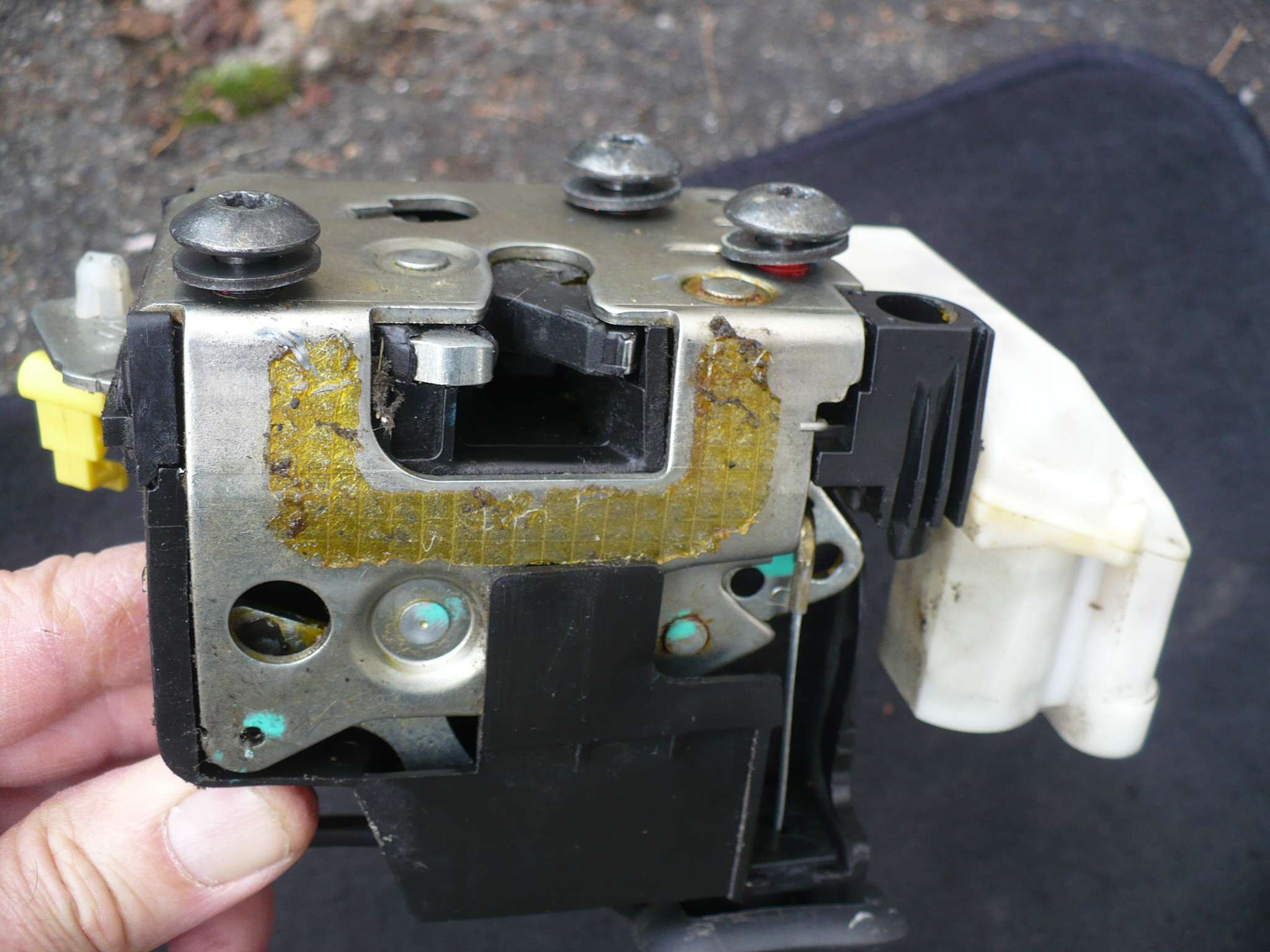

- Défaire les 3 vis Torx de 40 de la gâche à l'arrière de la portière.

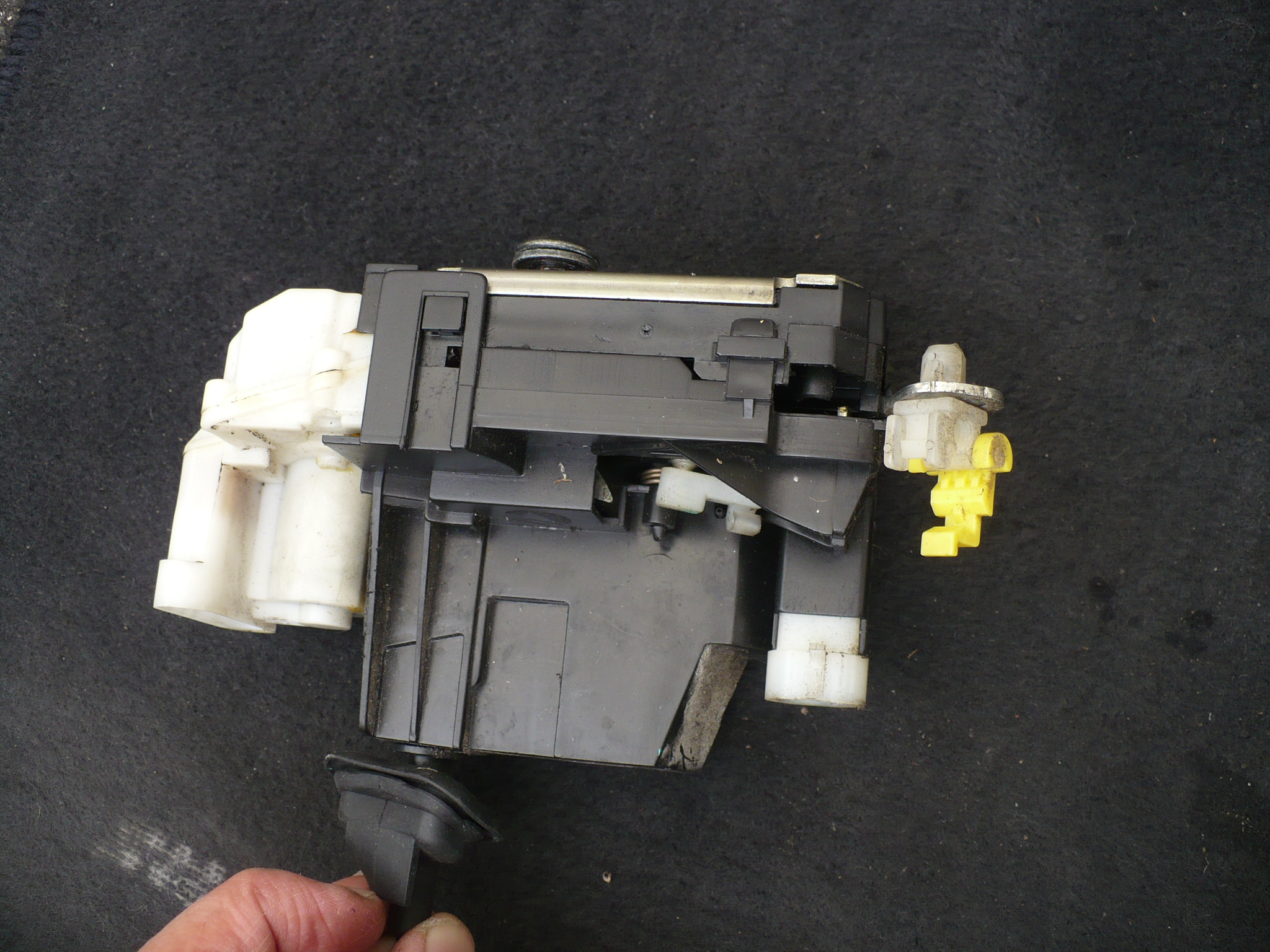

Vous pouvez alors accéder à la gâche en la tirant vers l'intérieur.
- Débranchez les deux connecteurs électriques

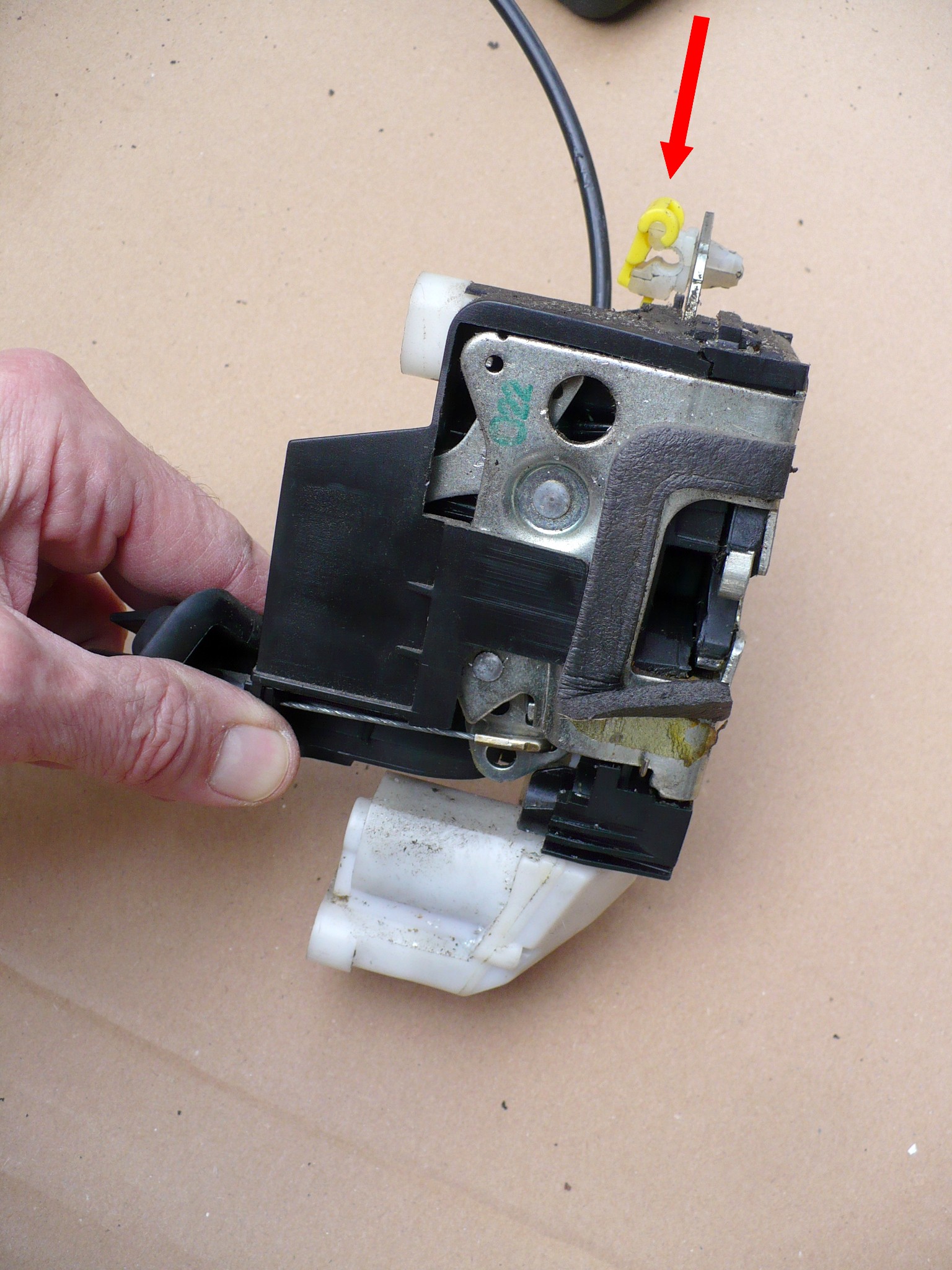

- Déconnectez la tirette d'ouverture de la poignée. Pour cela basculez la pièce jaune qui verrouille la tige.
- Retirez les deux câbles (ouverture intérieure et synchronisation des serrures avant et arrière)
- Sortez la gâche de la portière et allez boire une bière. :roll:

Le remontage se fait en sens inverse en prenant soin de refixer le rail dans la position qu'il occupait au moment du démontage. (si vous n'avez pas fait de repères, basez vous sur la trace laissée par les écrous)

Les outils nécessaires: Torx de 20, 30 et 40, douille de 10, petit miroir et lampe pour éviter de tâtonner à l'aveugle.
Amusez vous bien!
ImageImage ImageImageImageImage
Jaguar XJ-S V12 coupé 82

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Tuto: Changement verrouillage portière

Message par bond174 » 03 nov. 2020, 00:24

Ah un tuto « non Jag » :mrgreen: super et un grand merci pour ce partage qui servira c’est clair :!:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

Avatar du membre
murena57
Messages : 353
Enregistré le : 25 févr. 2017, 16:25

Re: Tuto: Changement verrouillage portière

Message par murena57 » 03 nov. 2020, 09:25

Salut.

Je bosse actuellement sur une réparation des gâches de portières justement.

Pour moi c'est réparable.

Je suis en attente de la pièce.

Mathieu

Avatar du membre
bond174
Donateur 2010 [Merci !]
Messages : 3010
Enregistré le : 10 mai 2007, 14:32
Localisation : FRANCE - (92) - Hauts de Seine
Contact :

Re: Tuto: Changement verrouillage portière

Message par bond174 » 03 nov. 2020, 11:52

murena57 a écrit :
03 nov. 2020, 09:25
Salut.

Je bosse actuellement sur une réparation des gâches de portières justement.

Pour moi c'est réparable.

Je suis en attente de la pièce.

Mathieu
Par conséquent tu seras bien d'accord que ton petit Tuto à l'instar de celui du Cap'tain Dogboy sera donc extrêmement utile à la communauté :wink:
N°3481/4422 - Membre Avantime Connexion - Amicale Avantime - PMA
Présent : 24/04 Youngtimers Festival (91)

Avatar du membre
Dogboy
Messages : 765
Enregistré le : 20 mai 2014, 19:21
Localisation : France (94) Val-de-Marne - (64) Pyrénées

Re: Tuto: Changement verrouillage portière

Message par Dogboy » 03 nov. 2020, 15:11

D'accord avec Mathieu, c'est plus ou moins serti mais une fois désassemblé ce ne doit pas être compliqué à réparer.
Pour l'instant il n'y a pas de panique car la panne est peu courante et les gâches peu recherchées sur les épaves.
Il faut dire que leur démontage dans une casse bien boueuse n'est pas très attirant, les vautours préfèrent se précipiter sur les feux. :mrgreen:
ImageImage ImageImageImageImage
Jaguar XJ-S V12 coupé 82

Avatar du membre
murena57
Messages : 353
Enregistré le : 25 févr. 2017, 16:25

Re: Tuto: Changement verrouillage portière

Message par murena57 » 05 nov. 2020, 18:59

Pourrais tu faire quelques photos supplémentaires à 360°, ma réparation est presque finie, j'ai un doute dans la zone du loquet transparent.

Merci

Avatar du membre
Dogboy
Messages : 765
Enregistré le : 20 mai 2014, 19:21
Localisation : France (94) Val-de-Marne - (64) Pyrénées

Re: Tuto: Changement verrouillage portière

Message par Dogboy » 05 nov. 2020, 21:42

No problem, je te fais ça demain. :wink:
ImageImage ImageImageImageImage
Jaguar XJ-S V12 coupé 82

Avatar du membre
Dogboy
Messages : 765
Enregistré le : 20 mai 2014, 19:21
Localisation : France (94) Val-de-Marne - (64) Pyrénées

Re: Tuto: Changement verrouillage portière

Message par Dogboy » 06 nov. 2020, 20:38

ImageImage ImageImageImageImage
Jaguar XJ-S V12 coupé 82
